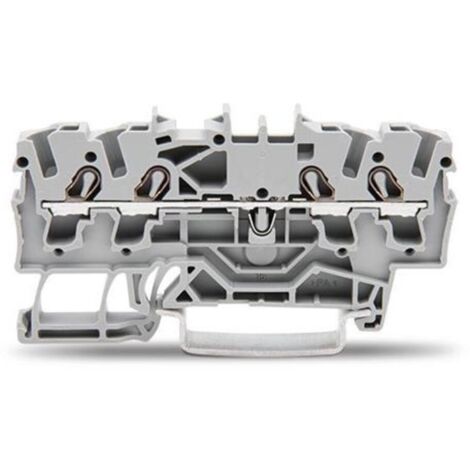

Wago 4-Leiter-Durchgangsklemme TOPJOB S 2002-1401, 2,5mm2, 800V, 24A, Grau

Wago 4-Leiter-Durchgangsklemme TOPJOB S 2002-1401, 2,5mm2, 800V, 24A, Grau

Die 4-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Federzuganschlusstechnik lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das System ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 24 A ausgelegt und für den Einsatz in Ex-e-Anwendungen geeignet.

Zuverlässige Anschlusstechnik

Die Push-in CAGE CLAMP Technologie erlaubt eine schnelle Verdrahtung bei hoher Kontaktsicherheit. Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² konzipiert, wobei die genaue Eignung von der jeweiligen Leiterart abhängt. Mit einer Baubreite von 5,2 mm unterstützt das System eine platzsparende Montage auf der Hutschiene TH35. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ermöglicht eine Betriebstemperatur von bis zu 105 °C.

Die kompakte Bauweise und die Flexibilität bei der Leiterwahl machen diese Durchgangsklemme zu einer universellen Lösung für die Elektroinstallation. Mit vier Klemmstellen auf einer Ebene bietet sie eine Basis für die Potentialverteilung. Für den ordnungsgemäßen Abschluss des Reihenklemmenblocks ist eine separate Abschlussplatte erforderlich.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 24 A
• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,25 - 4 mm²
• Anzahl Klemmstellen: 4
• Montageart: Hutschiene TH35
• Breite: 5,2 mm
• Höhe: 69,9 mm
• Tiefe: 32,9 mm
• Betriebstemperatur: 105 °C

Produktspezifikation

• Abschlussplatte erforderlich: Ja
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 - 4
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 2,5
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 4
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 - 2,5
• Anschluss: Federzuganschluss
• Anzahl Brückeraufnahmen: 2
• Anzahl der Ebenen: 1
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 4
• Ausführung: 4-Leiter
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bemessungsspannung: 800
• Bemessungsstrom In: 24
• Beschriftungsebene: Mitten- / Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 0,137
• Breite: 5,2
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Ergänzende Verfügbarkeitsinformation: Lieferzeit: ca. 2-4 Wochen
• Etagen: 1
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Farbe: grau
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 7,6
• Höhe: 69,9
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 4
• Klemmstellen je Etage: 4
• Montageart: Tragschiene 35
• Montageart: Hutschiene TH35
• QS Aderendhülse: 0,75
• QS eindrähtig: 0,75
• QS feindrähtig: 0,25
• QS mehrdrähtig: 0,25
• Tiefe: 32,9
• Werkstoff des Isolierkörpers: Thermoplast
