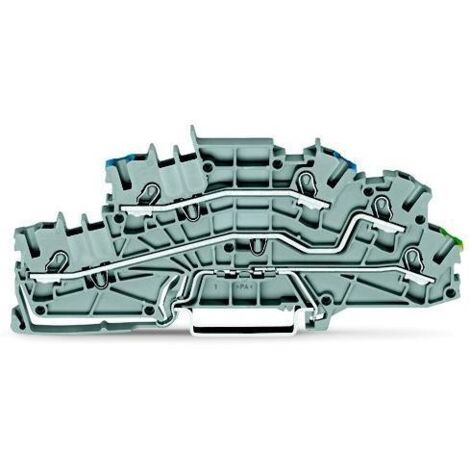

Wago Installationsetagenklemme 2003-6646, 250V 20A, Polyamid, Grau
Die Installationsetagenklemme der Serie 2003 in Grau ermöglicht eine effiziente N/L/PE-Verdrahtung in Kleinverteilern. Mit drei Ebenen und einer kompakten Baubreite von 5,2 mm ist das Bauteil für die Montage auf Hutschiene TH35 optimiert. Die Federzuganschlusstechnik erlaubt ein direktes Stecken von eindrähtigen Leitern sowie feindrähtigen Leitern mit Aderendhülse ohne Werkzeug.
Anschlusstechnik und Flexibilität
Die Klemme unterstützt verschiedene Leiterarten im Querschnittsbereich von 0,25 mm² bis 4 mm². Die Konstruktion aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und bietet eine hohe thermische Beständigkeit. Für den ordnungsgemäßen Abschluss des Klemmenblocks ist eine Abschlussplatte erforderlich.
Montage und Anwendung
Das Bauteil ist für eine Bemessungsspannung von 250 V und einen Bemessungsstrom von 20 A ausgelegt. Die integrierte Beschriftungsebene ermöglicht eine übersichtliche Kennzeichnung der drei Potentiale. Die Klemme unterstützt sowohl N- als auch PE-Funktionen für eine normgerechte Installation.
Technische Daten
- Anzahl der Ebenen: 3
- Anschlussart: Federzuganschluss
- Bemessungsspannung: 250 V
- Bemessungsstrom: 20 A
- Leiterquerschnitt: 0,25 - 4 mm²
- Breite: 5,2 mm
- Höhe: 110 mm
- Tiefe: 45,2 mm
- Montageart: Hutschiene TH35
- Brennbarkeitsklasse: V0
Die Installationsetagenklemme überzeugt durch ihre Funktionalität bei der Verdrahtung von N-, L- und PE-Potentialen. Durch die Kombination aus kompakter Bauweise und effizienter Federzugtechnik eignet sie sich für den professionellen Einsatz in Verteilern. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 20 A bietet das aus Polyamid gefertigte Bauteil eine zuverlässige Basis für eine dauerhafte elektrische Installation.
Produktspezifikation
- Abschlussplatte erforderlich: Ja
- Anschließbarer Leiterquerschnitt eindrähtig: 0,75 - 4
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 2,5
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 4
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 - 2,5
- Anschluss: Federzuganschluss
- Anzahl der Ebenen: 3
- Ausführung elektrischer Anschluss 1: Federzuganschluss
- Ausführung elektrischer Anschluss 2: Federzuganschluss
- Bemessungsspannung: 250
- Bemessungsstrom In: 20
- Beschriftungsebene: Mitten- / Seitliche Beschriftung
- Betriebstemperatur: -35 - 85
- Betriebstemperatur: 105
- Brandlast: 0,308
- Breite: 5,2
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Brennbarkeitsklasse gemäß UL 94: V0
- Farbe: grau
- Gesamte Anzahl der Potentiale: 3
- Gewicht: 20,1
- Grundfarbe: grau
- Höhe: 110
- Isolierstoffgruppe: I
- Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
- Klemmstellen: 5
- Mit N-Trennschlitten: Nein
- Mit PE-Funktion: Ja
- Montageart: Tragschiene 35
- Montageart: Hutschiene TH35
- N-Funktion möglich: Ja
- Potentialkennzeichnung: N / L / PE
- QS Aderendhülse: 0,75
- QS eindrähtig: 0,75
- QS feindrähtig: 0,25
- QS mehrdrähtig: 0,25
- Tiefe: 45,2
- Werkstoff des Isolierkörpers: Thermoplast
Eigenschaften
- MarkeWAGO
- Anzahl der Terminalanschlüsse2
- Menge pro Pack1
- FarbeGrau
- Höhe44 mm
- Stromstärke24 A
- Breite5.2 mm
- MaterialKunststoff
- Gewicht1079 g
- Elektrische Spannung250 V
- Art der ReihenklemmeElektroklemme
- Verwendung der ElektroklemmeAllgemein
- ManoMano Art.-NrME7871069
- MMID553135338042
- Herstellerreferenz2003-6646
- EAN4050821322061
