Allgemeine Beschreibung

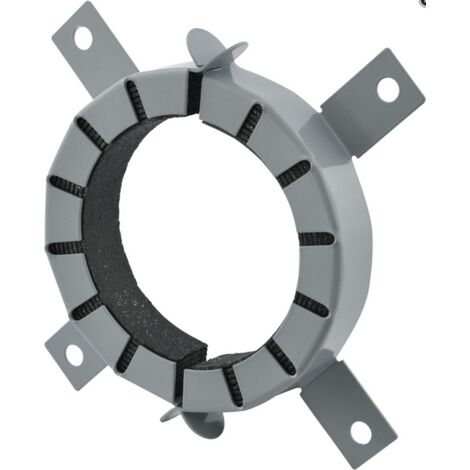

Die Brandschutzmanschette Pacifyre AWM II von Walraven dient der Abschottung brennbarer Rohre und gedämmter Mehrschichtverbundrohre mit einem Rohraußendurchmesser von 110 Millimetern. Sie ist für den Einbau in Massiv- und leichten Trennwänden geeignet und erfüllt die Anforderungen der R90-Qualität nach DIN 4102-11 sowie EI 120 gemäß EN 13501. Die Manschette zeichnet sich durch eine sehr geringe Aufbauhöhe aus und bietet Schallschutz. Typische Einsatzbereiche sind Wände mit Brandschutzanforderungen nach MBO sowie MLAR, LAR und RbALei. Die Pacifyre AWM II ermöglicht Muffenabschottungen bei gerader Durchführung und kann auch bei Rohrbögen, Kniestücken oder Abzweigen in der Wand oder unterhalb der Decke eingesetzt werden. Schrägdurchführungen sind möglich. Die Manschette ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden. Ein flexibler Ringspaltverschluss sowie ein versetzter Manschetteneinbau sind möglich. Die Montage erfolgt ohne zusätzliche Befestigungen durch Umbiegen und Einschieben der Laschen in frischen Beton oder Mörtel. Ein Nullabstand zwischen gleichen Manschetten ist zulässig.Technische daten
- Rohraußendurchmesser: 110 mm
- Innendurchmesser Manschette: 114 mm
- Außendurchmesser Manschette: 155 mm
- Material: Synthese-Kautschuk oder PE-Schallschutzschlauch
- Schallschutzschlauch Dicke: bis 4 mm (bei Abwasserrohren)
- Aufbauhöhe: sehr gering
- Brandschutzklasse: R90 nach DIN 4102-11 / EI 120 nach EN 13501
- Montage: ohne zusätzliche Befestigungen durch Laschen in frischen Beton/Mörtel
- Einsatzbereiche: Massiv- und leichte Trennwände, Feuchträume
- Zulassung: allgemeine Bauartgenehmigung Z-19.53-2331 (DIBt)
- Überwachung: MPA Braunschweig
Weitere Informationen
- Hersteller-Serie: Manschetten
- Hersteller-Warengruppe: Manschetten
- Hersteller-Produktgruppe: Pacifyre AWMII bis DN200
- Hersteller-Artikelnummer: 2134110112
- Form: rund
- Mit Befestigungsmaterial: ja
