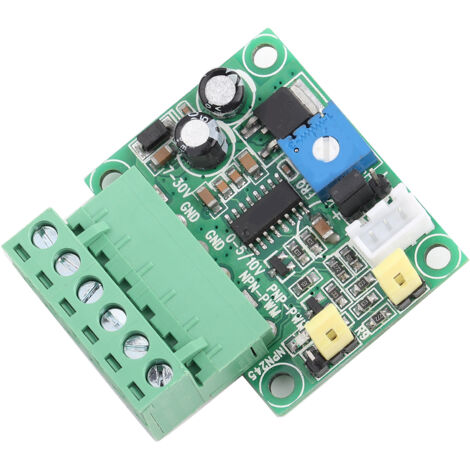

Wandler, DC 2kHz-20kHz Wandler, Einstellbares Wandlermodul, Einstellbares Netzteilmodul.

Eigenschaften:

1. Dieses Modul kann eine analoge Eingangsspannung von 0–5 V oder 0–10 V in ein PWM-Signal von 0–100 % umwandeln.
2. Der Frequenzbereich des PWM-Signals beträgt 2 KHZ-20 KHZ, das Maximum ist 20 KHZ, das Standardminimum ist 2 KHZ.
3. Die Standardfunktion konvertiert 0-10 V in ein 0-100 % 2-KHz-PWM-Signal; Ausgangsfrequenz kann durch Einstellen des Potentiometers nach Bedarf eingestellt werden.
4. PWM-Signal und -Spannung können ein direktes Verhältnis (Ausgang der positiven Phase) oder ein umgekehrtes Verhältnis (Ausgang der negativen Phase) sein.
5. Es gibt zwei Arten von PWM-Signalen, PNP-PWM-Ausgang und NPN-PWM-Ausgang; der PNP-PWM-Ausgang hat nur einen 5-V-Pegel, der NPN-PWM-Ausgang hat einen 5-V- und einen 24-V-Pegel.

Spezifikation:

Eigenschaften:
Dieses Modul kann eine analoge Eingangsspannung von 0–5 V oder 0–10 V in ein 0–100 %-PWM-Signal umwandeln.
Der Frequenzbereich des PWM-Signals beträgt 2 kHz bis 20 kHz, das Maximum beträgt 20 kHz, das standardmäßige Minimum beträgt 2 kHz.
Die Standardfunktion wandelt 0-10 V in ein 0-100 % 2-kHz-PWM-Signal um; Die Ausgangsfrequenz kann durch Anpassen des Potentiometers nach Bedarf eingestellt werden.
PWM-Signal und Spannung können ein direktes Verhältnis (positive Phasenausgabe) oder ein umgekehrtes Verhältnis (negative Phasenausgabe) sein.
Es gibt zwei Arten von PWM-Signalen: PNP-PWM-Ausgang und NPN-PWM-Ausgang; der PNP-PWM-Ausgang hat nur einen 5-V-Pegel, der NPN-PWM-Ausgang einen 5-V- und einen 24-V-Pegel.
NPN-PWM-Signalausgang unterstützt gemeinsame Kathodenverbindung und gemeinsame Anodenverbindung, 5 V und 24 V, zwei Ebenen. Bei einem 24-V-Ausgang ist eine 24-V-Stromversorgung erforderlich.
Für den PNP-PWM-Ausgang kann der Pegel nur 5 V betragen. Kann nur eine gemeinsame Kathodenverbindung verwenden und eine Verbindung zu MCU usw. herstellen.
Die Ausgangs-PWM-Signalfrequenz ist im Bereich von 2 kHz bis 20 kHz einstellbar. Es gibt insgesamt 11 Positionen, die jeweils 2 kHz, 4 kHz, 6 kHz, 8 kHz, maximal 20 kHz, entsprechen. Die Standardfrequenz ist 2 kHz.
Wird für die Schnittstellenschaltung zur Steuerung der PWM-Motorgeschwindigkeit, die AD-Schnittstellenumwandlung von Instrumenten und andere Anwendungen verwendet, die eine Umwandlung von Spannung in ein PWM-Signal erfordern.
Spezifikationen:
Typ: Spannungs-zu-PWM-Signalmodul
Modell: V- PWM
Eingangsspannung der Stromversorgung: 7–30 V (empfohlen 15–30 V DC)
Eingangsstrom der Stromversorgung: >200 mA
Größe: ca. 45 x 47 x 18 mm/1,8 x 1,9 x 0,7 Zoll
Gewicht: ca. 20 g
Paket beinhaltet:
1 x Konvertermodul
Hinweis:
Bitte beachten Sie, dass der neue Typ und Der alte Typ dieses Produkts wird nach dem Zufallsprinzip versendet. Stellen Sie vor der Bestellung sicher, dass es Ihnen nichts ausmacht.
