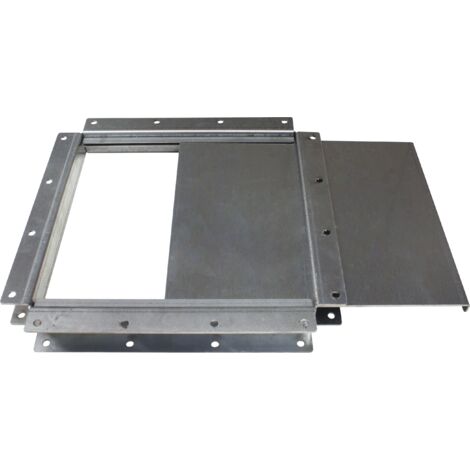

MIDI DELUXE 660 Wartungsmodul mit manuellem Verschlussschieber

environ Wartungsmodul mit Verschlussschieber, Baugröße MIDI DELUXE 660 mit Trichterboden

Absperrorgan am Lagerauslauf für Pelletsaugsysteme. Es sitzt zwischen Trichterauslauf und Entnahmeeinheit und trennt den Pelletstrom für Wartungsarbeiten. Maßgebend für die Auswahl ist die Baugröße des Lagers.

Montage im Lagerraum

• Einbau zwischen Trichterauslauf des MIDI DELUXE 660 und der Entnahmeeinheit, Schieber gut erreichbar ausrichten
• Erstmontage vor dem Befüllen ausführen, bei bereits gefülltem Lager muss der Speicher vorher entleert werden
• Bei Neuanlagen gleich mitmontieren, beim späteren Nachrüsten ist die Demontage der Entnahmeeinheit unvermeidbar
• Mitgeliefertes Dichtungsmaterial vollflächig einlegen, die Verbindung muss staubdicht sein
• Nach der Montage Schieber mehrfach betätigen und auf leichten Lauf und vollständiges Schließen prüfen
• Vor jeder Wartung Schieber schließen, nach der Wartung wieder vollständig öffnen

Zugänglichkeit für die Wartung

• Freiraum unter dem Auslauf so wählen, dass die Entnahmeeinheit nach unten abgezogen werden kann
• Schieberhebel darf nicht durch Saugschlauch, Kabel oder Wand blockiert werden
• Kein elektrischer Anschluss, das Modul benötigt keine Konfiguration in der Steuerung

Technische Daten

• Bauform: Wartungsmodul mit manuellem Verschlussschieber
• Material: verzinkter Stahl
• Bedienung: manuell, ohne Strom, ohne Werkzeug
• Einbauposition: zwischen Trichterauslauf des Lagers und Entnahmeeinheit
• Kompatibilität Speicher: MIDI DELUXE 660 mit Trichterboden (EN3420.00.02)
• Kompatibilität Entnahme: Saugkasten mit Düse (EN3400.00.02), HD Matic (EN3400.00.03)
• Kompatibilität Entnahme: VakuMatik (EN3400.00.06), VakuMatik Free (EN3400.00.09)
• Nachrüstbar: ja, auch in bestehende Anlagen
• Einsatzort: trockener, frostfreier Heizraum oder Nebenraum

Montagehinweise für die Fachkraft

• Vor Arbeiten an der Entnahmeeinheit die Anlage allpolig spannungsfrei schalten und gegen Wiedereinschalten sichern
• Schieber vor dem Lösen der Entnahmeeinheit vollständig schließen und Restpellets im Gehäuse einplanen
• Speicher waagerecht ausrichten, damit Auslauf und Modul spannungsfrei verschraubt werden können
• Erdung des Lagers an einem der höhenverstellbaren Füße herstellen und nach der Wartung wiederherstellen
• Nach dem Zusammenbau Dichtheit prüfen, austretender Pelletstaub weist auf eine undichte Flanschverbindung hin

Lieferumfang

• 1 x Wartungsmodul mit Verschlussschieber für MIDI Pelletspeicher
• Befestigungs- und Dichtungsmaterial
• Montageanleitung
