Allgemeine Beschreibung

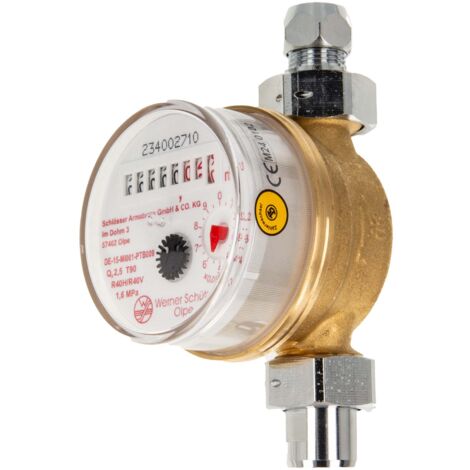

Der Waschtischzähler Einstrahlzähler ETW (Warmwasser) ist ein zuverlässiges Messgerät für Warmwasser bis zu einer maximalen Temperatur von 90 °C. Er wird mit einem Verschraubungsset geliefert und ist für die Installation in horizontaler oder vertikaler Ausrichtung geeignet. Der Zähler ist ideal für den Einsatz in Wohnanlagen und bietet präzise Messungen durch ein ausgeklügeltes Konstruktionsprinzip, das Nass- und Trockenraum trennt.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 80 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Gehäusematerial: Messing
- Der Zähler ist nicht frostgeschützt.
Kompatibilität und Zubehör
- Verschraubung-Unterteil: 3/4 Zoll Überwurfmutter x 3/8 Zoll Innengewinde
- Verschraubung-Oberteil: 3/4 Zoll Überwurfmutter x Ø 10 mm Quetschverschraubung mit 3/8 Zoll Außengewinde
- Inklusive Dichtungen und Plombierdraht
- Selflock-Plombe zur Montage
Installation
Der Waschtischzähler kann sowohl horizontal als auch vertikal installiert werden. Achten Sie dabei auf die Fließrichtung des Wassers.Anwendung
Der Zähler eignet sich für die Messung von Warmwasser in Wohnanlagen und kann auch für leicht verschmutztes Wasser verwendet werden. Das 360° drehbare Zählwerk ermöglicht eine einfache Ablesung in jeder Position.Weitere Informationen
- Eichlaufzeit: 6 Jahre
- Seriennummer auf dem Gehäuse eingedruckt
- Konformitäts-Kennzeichnung (CE/M) ebenfalls eingedruckt
- Dem Zähler liegt keine Eichbescheinigung bei.
