Wasserdurchflussschalter mit NPT-Gewindeanschluss und SPDT-Kontakten

Willkommen in unserem Shop!

Entdecken Sie unseren Flüssigkeitsdurchflussschalter – ein brandneues und hochwertiges Produkt. Er wurde entwickelt, um Durchflussänderungen in Rohrleitungen zu erkennen und ist für Wasser, Ethylenglykol, Ethylglykol und andere ungefährliche Flüssigkeiten geeignet.

Wenn der Durchfluss den voreingestellten Wert über- oder unterschreitet, schaltet der Umschalter (SPDT) und schließt einen Stromkreis, während der andere unterbrochen wird.

Es eignet sich ideal für Anwendungen, die eine Verriegelung oder einen Unterbrechungsschutz erfordern. Der vollständig abgedichtete Durchflussschalter STFS-25 kann mit verschiedenen Paddelgrößen konfiguriert werden, um der Durchflussrate Ihrer Anlage gerecht zu werden.

**Wichtigste Abmessungen und Spezifikationen:** *

Betriebsspannung: Breiter Bereich von 6–380 V *

Schlauchanschluss: 1" 1 1/2" NPT *

Material Glocke und Paddel: Phosphorbronze und Edelstahl *

Verfügbare Paddelgrößen: 1" (2,54 cm), 2" (5,08 cm), 3" (7,62 cm), 6" (15,24 cm) *

Flüssigkeitstemperaturbereich: -25 °C bis 120 °C *

Maximaler Flüssigkeitsdruck: 15 bar

**Installations- und Einstellanleitung:** 1.

Öffnen Sie den Durchflussschaltergehäuse. 2. Der Schalter ist werkseitig auf den minimalen Durchfluss eingestellt. Um den Durchfluss zu erhöhen, drehen Sie die Einstellschraube im Uhrzeigersinn. 3. Drücken Sie das Zielteil, um die korrekte Funktion des Mikroschalters zu überprüfen. Vermeiden Sie ein zu starkes Drehen der Einstellschraube gegen den Uhrzeigersinn, da dies den Schalter beschädigen kann. 4. Drücken Sie nach der Installation mehrmals den Schalthebel. Wenn beim Zurückkehren des Hebels kein Klicken zu hören ist, drehen Sie die Einstellschraube im Uhrzeigersinn, bis ein Klicken zu hören ist. 5. **Wichtig:** Die mit schwarzem Lack versiegelte Einstellschraube dient ausschließlich der Werkskalibrierung. Verändern Sie diese nicht. 6. Führen Sie drei vollständige Schaltzyklen durch, um den ordnungsgemäßen Betrieb des Schalters und des angeschlossenen Systems sicherzustellen. Bringen Sie anschließend umgehend die Abdeckung wieder an.

**Lieferumfang:** *

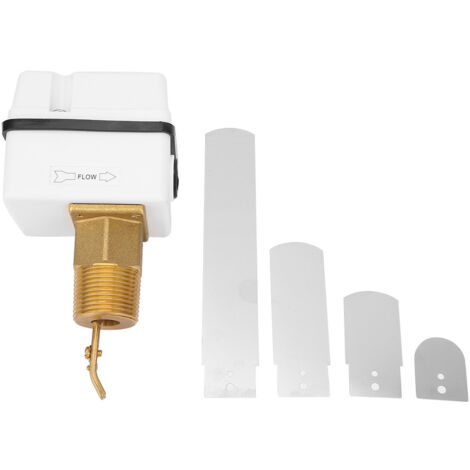

1 x Flüssigkeitsdurchflussschalter *

1 x Bedienungsanleitung (Chinesisch/Englisch) *

4 x Zielteile
