Wasserpegelregler MC DONNEL Typ 67T - HONEYWELL: MCD67 T BP

WASSERMANGEL FÜR DAMPFHEIZKESSEL
Besonders einfaches Gerät zum Ausstatten der Dampfheizkessel
Der Pegelwächter garantiert eine teilweise Auffüllung des Heizkessels.
Um Dampf herzustellen darf der Heizkessel niemals voll sein.
Der Betriebspegel wird ungefähr bei 2/3 des Inhalts des Heizkessels erstellt.
Diese Ausrüstung besteht aus einem Körper der einen Schwimmer enthält.

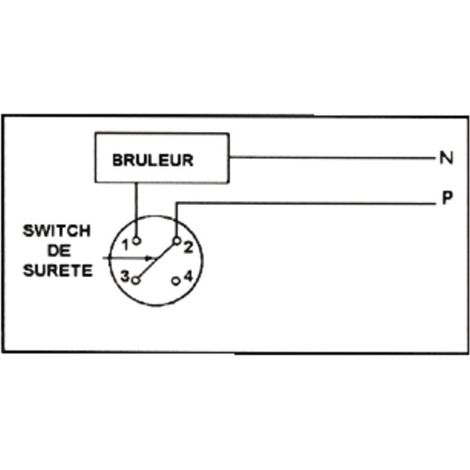

Der hintere Teil dieses Schwimmers mit einer Schwenkung von oben nach unten versichert beide Kontakte:
Er schließt den Kreislauf, zum Beispiel, wenn der Wasserpegel erreicht wurde, er ermöglicht die Versorgung des Brenners
Er öffnet den Kreislauf, normalerweise unterbricht er die Versorgung von einem oder zwei Magnetventilen in der Kaltwasserversorgung des Heizkessels.
Diese Versorgung ist erforderlich da der Rücklauf nicht das ganze Wasser für die Heizungen wiedergibt.
Im unteren Teil entleert ein Ventil den Wächter.
Körper aus Guss und Schwimmer aus Messing.
Um den Wasserpegel im Heizkessel deutlich anzuzeigen wird der Wächter parallel zum kleinen Wasserkreislauf montiert. Er besteht aus einem Glasrohr aus Pyrex und zwei Ventilen um das Rohr zu isolieren, zum Beispiel um es zu ersetzen.
Diese Ausrüstung ist notwendig für das Funktionieren eines Dampfkessels mit Niederdruck sofern es die
Wasserversorgung, das Basis gelieferte und Sicherheitsniveau versichert, damit der Brenner sich nicht bei Wassermangel aktiviert.
Der Betriebsdruck ist besonders niedrig, zwischen 10 und 100 g.
BESONDERHEIT:
Abschaltleistung 3,7A - 240VAC
Dampfdruck: 20PSI (1,378 bar)
Anschluss F3/4
Maße:
Länge 246mm
Höhe 205mm
Breite 65mm



Sicherheitsrelevantes Bauteil, Installation ausschließlich durch autorisierten Fachhandwerker!
