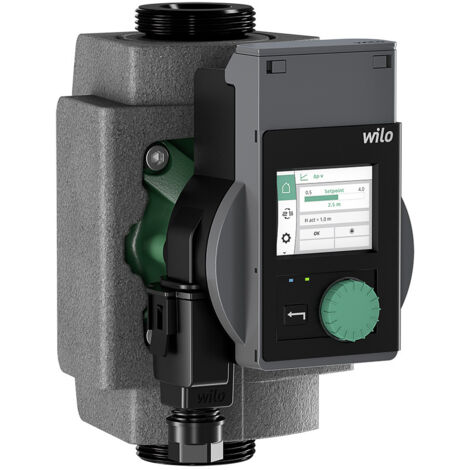

Wilo Pumpe Stratos PICO plus 30/0,5-8, 4244381

Wilo Pumpe Stratos PICO plus 30/0,5-8, 4244381

Hydraulische Daten

• Maximaler Betriebsdruck PN: 10 bar
• Förderhöhe max H max: 8,0 m
• Volumenstrom max Q max: 4,4 m³/h
• Mindestzulaufhöhe bei 50°C m: 0,5 m
• Mindestzulaufhöhe bei 95°C m: 3 m
• Mindestzulaufhöhe bei 110°C: 10 m
• Min. Medientemperatur Tmin: -10 °C
• Max. Medientemperatur Tmax: 110 °C
• Max. Medientemperatur bei max. Umgebungstemperatur von +25 °C Tmax: 110 °C
• Max. Medientemperatur bei max. Umgebungstemperatur von +40 °C Tmax: 95 °C
• Min. Umgebungstemperatur Tmin: -10 °C
• Max. Umgebungstemperatur Tmax: 40 °C

Motordaten

• Energieeffizienzindex (EEI) *: ≤0,23
• Netzanschluss: 1~230 V ±10%, 50/60 Hz
• Motornennleistung P2: 58 W
• Drehzahl min. nmin: 500 1/min
• Drehzahl max. nmax: 4800 1/min
• Leistungsaufnahme P1 min: 3 W
• Leistungsaufnahme P1 max: 75 W
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Elektromagnetische Verträglichkeit: EN 61800-3
• Kabelverschraubung: 1 x PG11
• Isolationsklasse: F
• Schutzart: IPX4D

Werkstoffe

• Pumpengehäuse: Grauguss
• Laufrad: PP-GF40
• Welle: Edelstahl
• Lager: Kohle, metallimprägniert

Funktion

• Regelungsbetrieb: Δp-v für variablen DifferenzdruckΔp-c für konstanten DifferenzdruckDynamic Adapt plusDrehzahl konstant (n-const.)
• Besonderheiten der Baureihe: NachtabsenkungModus für druckunabhängige Regelventile (PICV)TastensperrfunktionReset Funktion zum Rücksetzen des StromzählersReset Funktion zum Rücksetzen auf die Werkseinstellungen
• Anzeige Display: SollwertIst-FörderhöheIst-VolumenstromIst-LeistungsaufnahmeElektrischer VerbrauchIst-DrehzahlManuell aktivierte Neustart- oder EntlüftungsfunktionWarnmeldungen in Klartext (Displaystatus: gelb)Fehlermeldungen in Klartext (Displaystatus: rot)RegelungsartAktive Einflüsse (z.B. STOP)
• Entlüftungsfunktion: Manuell

Ausstattung

• Zulassungen und Kennzeichnungen: CEVDE
• Display: Graphisches Farb-Display (2 Zoll)
• Informationsanzeige: Comfort-Ausführung: LC-Display (groß) zur Anzeige von Förderhöhe, Fördervolumen, aktueller und kumulierter Leistungsaufnahme.
• Pumpensteuerung: Elektronisch geregelte Pumpe
• Elektro-Schnellanschluss: Wilo-Connector
• Wärmedämmschale: ja
• Blockierstromfester Motor: ja
• Partikelfilter: ja
• Tastensperre: ja
• Bedienelemente: Grüner Knopf und Zurück-Taste

Konnektivität

• Zugriff über die Wilo-Assistent App: Über Zubehör Wilo-Smart Connect Module BT
• Serienmäßige analoge Meldung: 0-10 V (via Zubehör Connect module BMS)
• Buskommunikation über zusätzliches Zubehör: Modbus RTU
• Digitaleingang: Ext. OFF/Ext. MIN/ Ext. MAX (via Zubehör Connect module BMS)
• Digitalausgang: SSM/SBM (via Zubehör Connect Modul BMS)
• drahtloser Datenaustausch und Fernbedienung: Über Zubehör Wilo-Smart Connect Modul BT

Preise

• Listenpreis zzgl. Mehrwertsteuer: EUR 802,-
• Preisgruppe: PG1

Verpackung

• Verpackungsart: Karton
• Verpackungseigenschaft: Verkaufsverpackung
• Anzahl pro Palette: 146
• Anzahl pro Layer: 20

Betriebsdaten

• Min. Medientemperatur Tmin: -10 °C
• Max. Medientemperatur Tmax: 110 °C
• Min. Umgebungstemperatur Tmin: -10 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Maximaler Betriebsdruck PN: 10 bar
• Mindestzulaufhöhe bei 50°C m: 0,5 m
• Mindestzulaufhöhe bei 95°C m: 3 m
• Mindestzulaufhöhe bei 110°C: 10 m

Motordaten

• Energieeffizienzindex (EEI) *: ≤0,23
• Netzanschluss: 1~230 V ±10%, 50/60 Hz
• Motornennleistung P2: 58 W
• Drehzahl min. nmin: 500 1/min
• Drehzahl max. nmax: 4800 1/min
• Leistungsaufnahme P1 min: 3 W
• Leistungsaufnahme P1 max: 75 W
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Elektromagnetische Verträglichkeit: EN 61800-3
• Isolationsklasse: F
• Schutzart: IPX4D
• Kabelverschraubung: 1 x PG11

Werkstoffe

• Pumpengehäuse: Grauguss
• Laufrad: PP-GF40
• Welle: Edelstahl
• Lager: Kohle, metallimprägniert

Technische Daten

• Artikelnummer: 4252866
• Ausgabe: 2022-02
• Seitenanzahl: 32
• Sprache: de, fr, it

Technische Daten

• Artikelnummer: 4249389
• Ausgabe: 2021-12
• Seitenanzahl: 80
• Sprache: de, fr, it

Technische Daten

• Ausgabe: 2021-05
• Seitenanzahl: 5
• Sprache: sprachneutral

Technische Daten

• Verschraubungen/ Adapter: Verschraubung Rp 1¼ x G 2, 48 Satz
• Verschraubung Rp 1¼ x G 2, 1 Satz
• Gewindepassstück R: Gewindepassstück R 8, GG
• Gewindepassstück R 9, GG
• Gewindepassstück R 10, GG
• Gewindepassstück R 14, GG
• Gewindepassstück R 11, GG
• Flanschringe RF: Flanschring RF 1, PN6
• Flanschring RF 0, PN6
• Flanschring RF 11, PN6
• Flanschring RF 2, PN6
• Flanschring RF 3, PN6
• Flanschring RF 4, PN6
• Flanschring RF 4, PN10/16
• Flanschring RF 8, PN6
• Flanschring RF 5, PN6
• Flanschring RF 6, PN6
• Flanschring RF 5, PN10/16
• Flanschring RF 6, PN10/16
• Flanschring RF 12, PN6

Technische Daten

• Zeitschaltung SK 601N: Schaltgerät SK 601N
• Wilo-Smart Connect Modul BT: Wilo-Smart Connect Modul BT
• Connect Modul: Wilo-Connect module BMS
• Wilo-Connect module Modbus RTU
• Winkelstecker: Winkelstecker
• Connector: Wilo-Connector

Technische Daten

• Anschlussgarantie: Anschlussgarantie Nassläuferpumpen
• Inbetriebnahme: Inbetriebnahme Nassläuferpumpen
• Instandhaltung: Instandhaltung COMFORT Nassläuferpumpen
• WiloCare: WiloCare Comfort
• WiloCare Comfort PLUS

Einbaumaße

• Druckseitiger Rohranschluss DNd: G 2
• Saugseitiger Rohranschluss DNs: G 2
• Baulänge L0: 180 mm

Maße und Gewichte

• Längenmaß mit Verpackung: 194 mm
• Länge L: 180 mm
• Höhenmaß mit Verpackung: 121 mm
• Höhe H: 115 mm
• Breitenmaß mit Verpackung: 213 mm
• Breite B: 177 mm
• Gewicht brutto ca. m: 2,5 kg
• Gewicht netto ca. m: 2,2 kg

Einbaumaße

• Saugseitiger Rohranschluss DNs: G 2
• Druckseitiger Rohranschluss DNd: G 2
• Baulänge L0: 180 mm

Produktdaten

• Fabrikat: Wilo
• Produktbezeichnung: Stratos PICO plus 30/0,5-8
• Artikelnummer: 4244381
• EAN Nummer: 4062679125374
• Farbe: Grün
• Minimale Bestellmenge: 1
• Marktverfügbarkeit: 2022-01-01

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Stratos PICO plus 30/0,5-8
• Gewicht netto ca. m: 2,2 kg
• Artikelnummer: 4244381

Stratos PICO plus 30/0,5-8

• Förderhöhe max H max: 8,0 m
• Mindestzulaufhöhe bei 50°C m: 0,5 m
• Mindestzulaufhöhe bei 95°C m: 3 m
• Mindestzulaufhöhe bei 110°C: 10 m
• Max. Medientemperatur Tmax: 110 °C
• Max. Medientemperatur bei max. Umgebungstemperatur von +25 °C Tmax: 110 °C
• Max. Medientemperatur bei max. Umgebungstemperatur von +40 °C Tmax: 95 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Energieeffizienzindex (EEI) *: ≤0,23
• Motornennleistung P2: 58 W
• Drehzahl max. nmax: 4800 1/min
• Leistungsaufnahme P1 min: 3 W
• Leistungsaufnahme P1 max: 75 W
• Isolationsklasse: F
• Schutzart: IPX4D
• Blockierstromfester Motor: ja
• Max. Medientemperatur Tmax: 110 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Mindestzulaufhöhe bei 50°C m: 0,5 m
• Mindestzulaufhöhe bei 95°C m: 3 m
• Mindestzulaufhöhe bei 110°C: 10 m
• Energieeffizienzindex (EEI) *: ≤0,23
• Motornennleistung P2: 58 W
• Drehzahl max. nmax: 4800 1/min
• Leistungsaufnahme P1 min: 3 W
• Leistungsaufnahme P1 max: 75 W
• Isolationsklasse: F
• Schutzart: IPX4D
• Artikelnummer: 4244381
• EAN Nummer: 4062679125374
• Gewicht netto ca. m: 2,2 kg
• Artikelnummer: 4244381
• Breitenmaß mit Verpackung: 213 mm
• Breite B: 177 mm

Spezifikation

Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelung.

Anwendung

Warmwasserheizungen aller Systeme, Klimaanwendungen, industrielle Umwälzanlagen.

Lieferumfang

• Pumpe
• Wärmedämmung
• Wilo-Connector
• Dichtungen bei Gewindeanschluss
• Einbau- und Betriebsanleitung

Wilo-Stratos PICO plus. Maximaler Komfort dank Einstellungsassistent.

Ein großes Display, die etablierte Grüne-Knopf-Technologie und der neue Einstellungsassistent machen die Handhabung und den Betrieb der Pumpe äußerst komfortabel. Die Wilo-Stratos PICO plus bietet in Verbindung mit Dynamic Adapt plus nicht nur maximale Energieeffizienz, sondern mit ihren automatischen Schutzfunktionen zudem eine hohe Zuverlässigkeit.🗹Einfache Bedienung dank Einstellungsassistent, großem Display und Grüner-Knopf-Technologie🗹Maximale Energieeffizienz durch die Kombination von EC-Motor Technologie, Dynamic Adapt plus und präziser Einstellungsmöglichkeiten🗹Optional: Kommunikation mithilfe externer Zusatzmodule🗹Hohe Zuverlässigkeit durch Selbstschutzroutinen wie dem automatischem Trockenlaufschutz und automatischem Neustart🗹Einfache Überwachung des aktuellen Durchflusses, aktuelle Förderhöhe, Stromverbrauch und verbrauchten Kilowattstunden🗹Einfache elektrische Installation dank Wilo-ConnectorFarbdisplayEinstellungsassistent/ manuelle EinstellungGrüner BedienknopfIndikations-LEDsZurücktaste

Ausstattung

• Dynamic Adapt plus
• Δ p-c für konstanten Differenzdruck
• Δ p-v für variablen Differenzdruck
• Konstant-Drehzahl (n-const.)
• Kompatibel mit der Wilo-Smart Balance App
• Einstellung der Betriebsart
• Einstellung der Pumpenleistung (Förderhöhe)
• Einstellung automatischer Absenkbetrieb
• Einstellung automatischer Betrieb für druckunabhängige Ventile
• Pumpenentlüftung
• Manueller Neustart
• Reset Funktion zum Rücksetzen des Stromzählers
• Reset Funktion zum Rücksetzen auf die Werkseinstellungen
• Tastensperre zur Sperrung der Einstellungen
• Stufenlose Leistungsanpassung in Abhängigkeit von der Betriebsart
• Automatischer Absenkbetrieb
• Automatische Entlüftungsfunktion
• Automatische Trockenlauferkennung
• Automatischer Neustart
• Abwechselnde Anzeige: Aktueller Volumenstrom Aktuelle Förderhöhe Aktuelle Drehzahl Leistungsaufnahme Energieverbrauch
• Aktueller Volumenstrom
• Aktuelle Förderhöhe
• Aktuelle Drehzahl
• Leistungsaufnahme
• Energieverbrauch
• Displaystatus für Warnmeldungen (gelbes Display) und Fehlermeldungen (rotes Display) jeweils mit Fehlercode und -beschreibung in Klartext
• Displaystatus für Prozessanzeige (blaues Display): Pumpenentlüftung Manueller Neustart
• Pumpenentlüftung
• Manueller Neustart
• Status-LED: Grüne LED: Einwandfreier Betrieb Blaue LED: Pumpenkommunikation mit externem Modul
• Grüne LED: Einwandfreier Betrieb
• Blaue LED: Pumpenkommunikation mit externem Modul
• Schlüsselansatz am Pumpenkörper
• Elektro-Schnellanschluss mit Wilo-Connector
• Automatische Entlüftung
• Blockierstromfester Motor
• Partikelfilter
• Serienmäßige Wärmedämmung für Heizungsanwendungen
• Wilo-Connectivity Interface für externe Module
