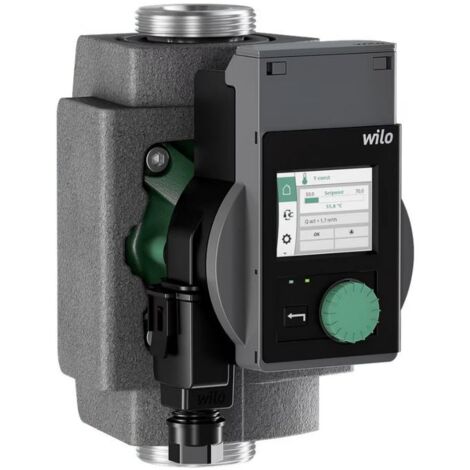

Wilo Pumpe Stratos PICO-Z 25/0,5-4, 4255433

Wilo Pumpe Stratos PICO-Z 25/0,5-4, 4255433

Hydraulische Daten

• Maximaler Betriebsdruck PN: 10 bar
• Max. Medientemperatur Tmax: 95 °C
• Min. Medientemperatur Tmin: 2 °C
• Min. Umgebungstemperatur Tmin: -10 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Temperaturbereich bei max. Umgebungstemperatur +40 °C T: +2...+70
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH)

Motordaten

• Netzanschluss: 1~230 V, 50/60 Hz
• Motornennleistung P2: 0,02 kW
• Nennstrom IN: 0,26 A
• Drehzahl min. nmin: 700 1/min
• Drehzahl max. nmax: 3400 1/min
• Leistungsaufnahme P1 min: 3 W
• Leistungsaufnahme P1 max: 20 W
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Elektromagnetische Verträglichkeit: EN 61800-3
• Isolationsklasse: F
• Schutzart Motor: IPX4D
• Drehzahlregelung: Frequenzumrichter
• Motorschutz: integriert

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: PPO-GF30
• Welle: Oxidkeramik
• Lager: Kohlegraphit

Funktion

• Regelungsbetrieb: Δp-c für konstanten DifferenzdruckT-const. für konstante TemperaturregelungDrehzahl konstant (n-const.)
• Besonderheiten der Baureihe: TastensperrfunktionReset Funktion zum Rücksetzen des StromzählersReset Funktion zum Rücksetzen auf die WerkseinstellungenQmin für T-const RegelungAutomatische Erkennung der thermischen Desinfektion
• Anzeige Display: SollwertIst-FörderhöheIst-VolumenstromIst-LeistungsaufnahmeElektrischer VerbrauchIst-DrehzahlManuell aktivierte Neustart- oder EntlüftungsfunktionWarnmeldungen in Klartext (Displaystatus: gelb)Fehlermeldungen in Klartext (Displaystatus: rot)RegelungsartAktive Einflüsse (z.B. STOP)
• Entlüftungsfunktion: Manuell

Ausstattung

• Zulassungen und Kennzeichnungen: CEVDEEACUKCATRRCM
• Display: Graphisches Farb-Display (2 Zoll)
• Informationsanzeige: Comfort-Ausführung: LC-Display (groß) zur Anzeige von Förderhöhe, Fördervolumen, aktueller und kumulierter Leistungsaufnahme.
• Pumpensteuerung: Elektronisch geregelte Pumpe
• Elektro-Schnellanschluss: Wilo-Connector
• Wärmedämmschale: ja
• Blockierstromfester Motor: ja
• Tastensperre: ja
• Bedienelemente: Grüner Knopf und Zurück-Taste

Konnektivität

• Zugriff über die Wilo-Assistent App: Über Zubehör Wilo-Smart Connect Module BT
• Serienmäßige analoge Meldung: 0-10 V (via Zubehör Connect module BMS)
• Buskommunikation über zusätzliches Zubehör: Modbus RTU
• Digitaleingang: Ext. OFF/Ext. MIN/ Ext. MAX (via Zubehör Connect module BMS)
• Digitalausgang: SSM/SBM (via Zubehör Connect Modul BMS)
• drahtloser Datenaustausch und Fernbedienung: Über Zubehör Wilo-Smart Connect Modul BT

Preise

• Listenpreis zzgl. Mehrwertsteuer: EUR 901,-
• Preisgruppe: PG1

Verpackung

• Verpackungsart: Karton
• Verpackungseigenschaft: Verkaufsverpackung
• Anzahl pro Palette: 146
• Anzahl pro Layer: 20

Betriebsdaten

• Max. Medientemperatur Tmax: 95 °C
• Min. Medientemperatur Tmin: 2 °C
• Min. Umgebungstemperatur Tmin: -10 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Temperaturbereich bei max. Umgebungstemperatur +40 °C T: +2...+70
• Maximaler Betriebsdruck PN: 10 bar
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH)

Motordaten

• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Netzanschluss: 1~230 V, 50/60 Hz
• Leistungsaufnahme P1 max: 20 W
• Drehzahl max. nmax: 3400 1/min
• Nennstrom IN: 0,26 A
• Schutzart Motor: IPX4D
• Kabelverschraubung: 1 x PG11

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: PPO-GF30
• Welle: Oxidkeramik
• Lager: Kohlegraphit

Technische Daten

• Artikelnummer: 4258257
• Ausgabe: 2023-02
• Seitenanzahl: 32
• Sprache: de

Technische Daten

• Artikelnummer: 4258257
• Ausgabe: 2023-02
• Seitenanzahl: 36
• Sprache: en

Technische Daten

• Artikelnummer: 4252893
• Ausgabe: 2022-11
• Seitenanzahl: 80
• Sprache: bg, cs, da, de, el, en, es, et, fi, fr, hr, hu, it, lt, lv, nl, no, pl, pt, ro, ru, sk, sl, sr, sv, tr, uk

Technische Daten

• Ausgabe: 2021-05
• Seitenanzahl: 5
• Sprache: sprachneutral

Technische Daten

• Zeitschaltung SK 601N: Schaltgerät SK 601N
• Connect Modul: Wilo-Connect module BMS
• Wilo-Connect module Modbus RTU
• Wilo-Smart Connect Modul BT: Wilo-Smart Connect Modul BT
• Connector: Wilo-Connector

Technische Daten

• Anschlussgarantie: Anschlussgarantie Nassläuferpumpen
• Inbetriebnahme: Inbetriebnahme Nassläuferpumpen
• Instandhaltung: Instandhaltung COMFORT Nassläuferpumpen

Einbaumaße

• Saugseitiger Rohranschluss DNs: G 1½
• Druckseitiger Rohranschluss DNd: G 1½
• Baulänge L0: 180 mm

Maße und Gewichte

• Längenmaß mit Verpackung: 194 mm
• Länge L: 180 mm
• Höhenmaß mit Verpackung: 121 mm
• Höhe H: 115 mm
• Breitenmaß mit Verpackung: 213 mm
• Breite B: 164 mm
• Gewicht brutto ca. m: 2,1 kg
• Gewicht netto ca. m: 1,8 kg

Einbaumaße

• Saugseitiger Rohranschluss DNs: G 1½
• Druckseitiger Rohranschluss DNd: G 1½
• Baulänge L0: 180 mm

Produktdaten

• Fabrikat: Wilo
• Produktbezeichnung: Stratos PICO-Z 25/0,5-4
• Artikelnummer: 4255433
• EAN Nummer: 4062679266077
• Farbe: Grün
• Minimale Bestellmenge: 1
• Marktverfügbarkeit: 2023-01-01
• Vorgängermodell Artikelnummer: 4216472
• Vorgängermodell Bezeichnung: Stratos PICO-Z 25/1-4

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Stratos PICO-Z 25/0,5-4
• Gewicht netto ca. m: 1,8 kg
• Artikelnummer: 4255433

Stratos PICO-Z 25/0,5-4

• Max. Medientemperatur Tmax: 95 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Temperaturbereich bei max. Umgebungstemperatur +40 °C T: +2...+70
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH)
• Motornennleistung P2: 0,02 kW
• Drehzahl max. nmax: 3400 1/min
• Leistungsaufnahme P1 min: 3 W
• Leistungsaufnahme P1 max: 20 W
• Isolationsklasse: F
• Schutzart Motor: IPX4D
• Motorschutz: integriert
• Blockierstromfester Motor: ja
• Max. Medientemperatur Tmax: 95 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Temperaturbereich bei max. Umgebungstemperatur +40 °C T: +2...+70
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH)
• Leistungsaufnahme P1 max: 20 W
• Drehzahl max. nmax: 3400 1/min
• Schutzart Motor: IPX4D
• Artikelnummer: 4255433
• EAN Nummer: 4062679266077
• Vorgängermodell Artikelnummer: 4216472
• Gewicht netto ca. m: 1,8 kg
• Artikelnummer: 4255433
• Breitenmaß mit Verpackung: 213 mm
• Breite B: 164 mm

Spezifikation

Nassläufer-Zirkulationspumpe mit Verschraubungsanschluss, blockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelung.

Anwendung

Trinkwasser-Zirkulationssysteme in Gebäudetechnik und Industrie.

Lieferumfang

• Pumpe
• Wärmedämmung
• Wilo-Connector
• Dichtungen bei Gewindeanschluss
• Einbau- und Betriebsanleitung

Wilo-Stratos PICO-Z. Maximale Trinkwarmwasserhygiene und niedriger Energieverbrauch.

Die Wilo-Stratos PICO-Z ist die ideale Zirkulationspumpe für die Trinkwarmwasserversorgung in Zwei- oder Mehrfamilienhäusern, sowie kleineren Gebäuden mit einer Mischung aus Wohnen und Gewerbe. Mit einem Pumpengehäuse aus Edelstahl, der Erkennung und Unterstützung der thermischen Desinfektion bietet sie die größtmögliche hygienische Sicherheit für das gesamte Trinkwarmwassersystem. Dank Wilo-Connector ist sie schnell elektrisch installiert und kann mit einem Klick in Werkseinstellung in Betrieb genommen werden. Die mit EC-Motor ausgestattete Hocheffizienzpumpe bietet zusammen mit dem manuellen oder temperaturgesteuerten Betriebsmodus alle Möglichkeiten zur Reduktion des individuellen Stromverbrauchs. Das große Farbdisplay, ein übersichtliches Einstellungsmenü in Verbindung mit der Grüne-Knopf-Technologie machen die Bedienung der Pumpe sehr komfortabel.🗹Edelstahl-Pumpengehäuse, Erkennung und Unterstützung der thermischen Desinfektion für maximale Hygiene im Trinkwarmwassersystem🗹Bedarfsgerechte, energiesparende Versorgung über temperaturgesteuerten oder manuellen Betriebsmodus🗹Großes Farbdisplay, übersichtliches Einstellungsmenü und Grüne-Knopf-Technologie für einfache Bedienung🗹Einfache elektrische Installation mit dem Wilo-Connector🗹Aktuelle Parameter wie Temperatur, Durchfluss, Leistungsaufnahme und verbrauchte Kilowattstunden jederzeit im Blick🗹1-Klick Inbetriebnahme über Temperaturregelung als Werkseinstellung🗹Optional: Kommunikation mithilfe externer ZusatzmoduleHomescreenIndikations-LEDsZurücktasteGrüner Bedienknopf

Ausstattung

• T-const für temperaturgesteuerten Modus
• Δ p-c für konstanten Differenzdruck
• Konstant-Drehzahl (n-const.)
• Einstellung der Betriebsart
• Einstellung der Pumpenleistung (Förderhöhe)
• Einstellung der Mindesttemperatur
• Einstellung des Mindestdurchflusses
• Pumpenentlüftung
• Manueller Neustart
• Reset Funktion zum Rücksetzen des Stromzählers
• Reset Funktion zum Rücksetzen auf die Werkseinstellungen
• Tastensperre zur Sperrung der Einstellungen
• Stufenlose Leistungsanpassung in Abhängigkeit von der Betriebsart
• Temperatursteuerung für Konstanthaltung der Rücklauftemperatur im Trinkwasser-Zirkulationssystem
• Thermische Desinfektionsroutine (Erkennung und Unterstützung der thermischen Desinfektion des Trinkwarmwasserspeichers)
• Automatische Entlüftungsfunktion
• Automatischer Neustart
• Abwechselnde Anzeige: Aktueller Volumenstrom Q [m³/h] Aktuelle Förderhöhe H in [m] Aktuelle Drehzahl n [1/min] Leistungsaufnahme P [W] Energieverbrauch W [kWh] Aktuelle Temperatur T [°C]
• Aktueller Volumenstrom Q [m³/h]
• Aktuelle Förderhöhe H in [m]
• Aktuelle Drehzahl n [1/min]
• Leistungsaufnahme P [W]
• Energieverbrauch W [kWh]
• Aktuelle Temperatur T [°C]
• Displaystatus für Warnmeldungen (gelbes Display) und Fehlermeldungen (rotes Display) jeweils mit Fehlercode und -beschreibung in Klartext
• Displaystatus für Prozessanzeige (blaues Display): Pumpenentlüftung Manueller Neustart
• Pumpenentlüftung
• Manueller Neustart
• Status-LED: Grüne LED: Einwandfreier Betrieb Blaue LED: Pumpenkommunikation mit externem Modul
• Grüne LED: Einwandfreier Betrieb
• Blaue LED: Pumpenkommunikation mit externem Modul
• Schlüsselansatz am Pumpenkörper
• Elektro-Schnellanschluss mit Wilo-Connector
• Blockierstromfester Motor
• Partikelfilter
• Serienmäßige Wärmedämmung
• Wilo-Connectivity Interface für externe Module
