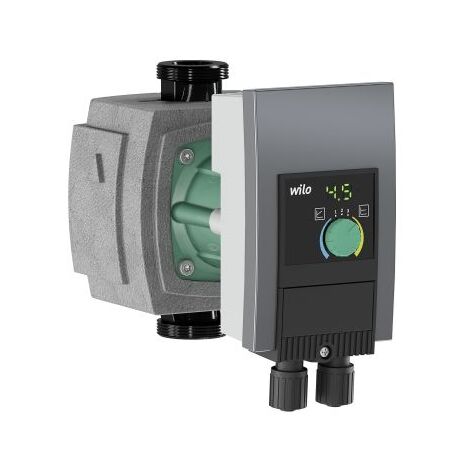

Wilo Yonos MAXO plus Nassläufer-Hocheffizienzpumpe 25/0,5-12, 230W, 230V, G 1 1/2", PN 10

Wilo Yonos MAXO plus Nassläufer-Hocheffizienzpumpe 25/0,5-12, 230W, 230V, G 1 1/2", PN 10

Die Hocheffizienzpumpe Wilo-Yonos MAXO plus eignet sich perfekt als kompakte Standardpumpe für Gewerbeobjekte mit HVAC-Anwendungen. Dank der Grundeinstellungen und -funktionen mit drei Betriebsarten und dem grünen Knopf, ist die Pumpe sehr einfach einzurichten und zu bedienen. Mit dem Wilo-Connect Modul lässt sich die Pumpe um weitere intelligente Funktionen erweitern.

Betriebsdaten area (C1) Stoerfestigkeit: EN 61800-3,2004+A1,2012
/industrial environment (C2) Netzanschluss: 1x230 V!, 50/60 Hz
Leistungsaufnahme: 305 W
Drehzal min.: 1000 U/Min
Drehzahl max.: 4800 U/Min
Schutzart Motor: IPX4D
Kabelverschraubung: 2 x M20x1.5
Maximaler Betriebsdruck: 10 bar
Werkstoffe Pumpengehaeuse: EN-GJL-200
Laufrad: PPE/PS-GF30
Welle: 1.4122
Lager: Kohlegraphit
Einbaumaße Saugseitiger Rohranschluß: G 11/2
Druckseitiger Rohranschluß: G 11/2
Baulaenge: 180 mm
Bestellinformationen Mindestzulaufhoehe bei 50oC: 3
Fabrikat: Wilo
Produktbezeichnung: Yonos MAXO plus
25/0,5-12 Gewicht netto ca.: 5,3 kg
Artikelnummer: 2120602
Mindestzulaufhoehe bei 95oC: 10
Mindestzulaufhoehe bei 110oC: 16
Motordaten Energieeffizienzindex (EEI): 0,2
Stoeraussendung: EN 61800-3,2004+A1,2012
/residential

Hocheffizienz-Pumpe Wilo-Yonos MAXO plus elektronisch geregelt, Nassläufer-Umwälzpumpe, Synchronmotor nach ECM-Technologie und integrierter Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs-, Lüftungs- und Klimaanwendungen. Serienmäßig mit: Vorwählbare Regelungsarten zur optimalen Lastanpassung: dp-c (Differenzdruck constant), dp-v (Differenzdruck variabel) 3 Drehzahlstufen (n = konstant) LED Anzeige zum Einstellen des Sollwerts und Anzeige Fehlermeldungen Elektroanschluss mit dem Wilo-Stecker Störleuchte und Kontakt für Sammelstörmeldung Wärmedämmschale Bei Flanschpumpen

• Flanschausführungen: Standardausführung für Pumpen DN 32 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 16 Standardausführung für Pumpen DN 80 / DN 100: Flansch PN 6 (ausgelegt PN 16 nach EN 1092-2) für Gegenflansch PN 6

Hocheffizienz-Pumpe Wilo-Yonos MAXO plus

elektronisch geregelt,

Nassläufer-Umwälzpumpe, Synchronmotor nach ECM-Technologie und integrierter Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs-, Lüftungs- und Klimaanwendungen.

Serienmäßig mit:

• Vorwählbare Regelungsarten zur optimalen Lastanpassung: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel)
• 3 Drehzahlstufen (n = konstant)
• LED Anzeige zum Einstellen des Sollwerts und Anzeige Fehlermeldungen
• Elektroanschluss mit dem Wilo-Stecker
• Störleuchte und Kontakt für Sammelstörmeldung
• Wärmedämmschale

Bei Flanschpumpen - Flanschausführungen:

• Standardausführung für Pumpen DN 32 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 16
• Standardausführung für Pumpen DN 80 / DN 100: Flansch PN 6 (ausgelegt PN 16 nach EN 1092-2) für Gegenflansch PN 6

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 110 °C
• Min. Umgebungstemperatur: -20 °C
• Max. Umgebungstemperatur: 40 °C
• Maximaler Betriebsdruck: 10 bar
• Mindestzulaufhöhe bei 50°C: 3 m
• Mindestzulaufhöhe bei 95°C: 10 m
• Mindestzulaufhöhe bei 110°C: 16 m

Motordaten

• Energieeffizienzindex (EEI): 0.2
• Netzanschluss: 1~230 V ±10%, 50/60 Hz
• Strom (min): 0.15 A
• Strom (max): 1.33 A
• Motornennleistung: 230 W
• Drehzahl min.: 1000 U/Min
• Drehzahl max.: 4800 U/Min
• Leistungsaufnahme: 10 W
• Leistungsaufnahme: 305 W
• Störaussendung: EN 61800-3;2004+A1;2012 / Wohnbereich (C1)
• Störfestigkeit: EN 61800-3;2004+A1;2012 / Industriebereich (C2)
• Isolationsklasse: F
• Schutzart: IPX4D
• Kabelverschraubung: 2 x M20x1.5

Werkstoffe

• Pumpengehäuse: Grauguss
• Laufrad: PPE/PS-GF30
• Welle: Edelstahl
• Lager: Kohlegraphit

Einbaumaße

• Pumpenanschluss: G 1½
• Pumpenanschluss (alternative Bezeichnung): RP 1DN 25
• Baulänge: 180 mm

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Yonos MAXO plus 25/0,5-12 PN10
• Gewicht netto ca.: 5.3 kg
• Artikelnummer: 2120602

Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe, industrielle Umwälzanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 2120602
• Hersteller-Warengruppe: Naßläuferpumpen, Hocheffizienz
• Hersteller-Produktgruppe: Naßläuferpumpen, Trinkwasser
• Haftungsübernahmevereinbarung: Ja
• Nennstrom: 1,33
• Anzahl der Phasen: 1
• Max. Volumenstrom: 11,83
• Max. Förderhöhe: 12,13
• Umgebungstemperatur: -20 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Bemessungsspannung: 230
• Einbaulänge: 180
• Frequenz: 50/60 Hz
• Schutzart (IP): IPX4D
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Leistungsaufnahme der Pumpe (solpump): 305
• Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump): 10
• Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
• Aufgenommene Motorleistung (P1) pro Motor: 0,305
• Volumenstrom (BEP): 7,148
• Förderhöhe bei Volumenstrom (BEP): 91,2317301
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Funkstandard 2G / 3G / 4G: nein
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: nein
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Werkstoffgüte Gebläserad/Laufrad: PP-GF
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Rohraußendurchmesser, Anschluss Einlassseite: 40
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Druckstufe Flanschanschluss Auslassseite: PN 10
