Wolf Bedienmodul BM-2 ohne Außenfühler für Regelungssystem WRS, Schwarz

Wolf Bedienmodul BM-2 ohne Außenfühler für Regelungssystem WRS, Schwarz

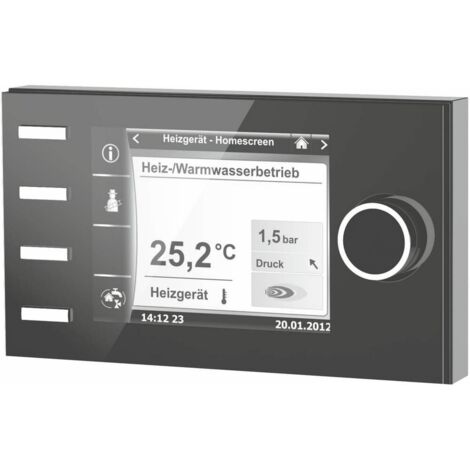

Das Bedienmodul BM-2 von Wolf ist ein zentrales Steuergerät für das Regelungssystem WRS-2, das die gleichzeitige Bedienung von Wohnraumlüftungs- und Heizungssystemen ermöglicht. Ausgestattet mit einem 3,5" Farbdisplay bietet es eine klare Klartext- und Grafikanzeige. Das Modul eignet sich für den Einbau in Wärmeerzeuger oder Zusatzmodule sowie für die Fernbedienung über einen Wandsockel. Es ist in Schwarz gehalten und unterstützt vielfältige Funktionen zur komfortablen und effizienten Anlagensteuerung.

Wie erfolgt die Bedienung und Installation des BM-2?

Das BM-2 Bedienmodul verfügt über eine intuitive Bedienoberfläche mit vier Schnellauswahltasten und einem Dreh-Druckknopf, die eine einfache Navigation durch das Menü ermöglichen. Die Menüführung wird durch einen Inbetriebnahme-Assistenten unterstützt, der die automatische Erkennung der Anlagenkomponenten übernimmt. Das Modul kann direkt in Wärmeerzeuger oder Zusatzmodule eingebaut werden oder alternativ in einem Wandsockel als Fernbedienung installiert werden. Die Verbindung zu weiteren Modulen wie Mischermodulen MM-2 oder Kaskadenmodulen KM-2 erfolgt über eine eBus-Schnittstelle.

Welche Funktionen bietet das BM-2 für die Wärmeerzeugung?

Das Bedienmodul unterstützt verschiedene Regelungsarten, darunter raumgeführte und witterungsgeführte Regelungen mit Raumeinfluss. Für eine witterungsgeführte Regelung kann ein Außenfühler nachgerüstet werden. Heiz- und Kühlkurven lassen sich individuell einstellen. Der Automatikbetrieb ermöglicht die Programmierung von bis zu drei Schaltblöcken pro Wochentag für Heizen, Kühlen, Warmwasser und Zirkulation. Die Bedienung ist sowohl im vereinfachten als auch im erweiterten Modus möglich. Das Modul regelt bis zu sieben Kreise und bietet ein Estrichtrocknungsprogramm sowie weitere Funktionen wie Warmwasserbereitung, Urlaubs- und Partyprogramme.

Welche Steuerungsmöglichkeiten gibt es für die Wohnraumlüftung?

Für die Wohnraumlüftung bietet das BM-2 einen Automatikbetrieb mit Zeitprogramm, das individuell für drei Schaltblöcke je Wochentag eingestellt werden kann. Es ermöglicht die Terminierung von Feuchteschutz- und Intensivlüftung. Die Lüftungsstufen sind statusanzeigend und einstellbar. Zudem können verschiedene Sensoren eingebunden und angezeigt werden. Die Geräteparametrierung umfasst unter anderem die Luftmengeneinstellung sowie die freie Parametrierung der Eingänge.

Für welche Systeme ist das BM-2 Bedienmodul geeignet?

Das Modul ist kompatibel mit einer Vielzahl von Wärmeerzeugern und Systemen von Wolf, darunter Gasthermen (Brennwertkessel CGB-2, CGS-2, CGW-2), Gas- und Ölheizkessel (MGK-2, TGB-2, COB-2, TOB), Wärmepumpen (BWL-1S(B), CHA, FHA) sowie Hydraulikstationen, Solar- und Wohnraumlüftungssysteme (Comfort-Wohnungs-Lüftung, CWL-Excellent, CWL-F). Diese breite Kompatibilität ermöglicht den Einsatz in unterschiedlichen Heiz- und Lüftungskonzepten.

Wie wird das BM-2 Modul aktualisiert und überwacht?

Software-Updates für das Bedienmodul können einfach über eine Micro SD-Karte eingespielt werden. Das Modul verfügt über eine Störungsanzeige, die eine schnelle Fehlerdiagnose unterstützt. Die Parametereinstellung erfolgt über die WOLF-Fachmannebene, was eine professionelle Anpassung der Regelungsparameter ermöglicht. Zudem ist das BM-2 kompatibel mit dem WOLF Smartset, das erweiterte Steuerungs- und Überwachungsfunktionen bietet.

Technische Daten

• Baulänge: 327
• Bauhöhe: 222
• Bautiefe: 57
• Versorgungsspannung: 24 V DC
• Anzahl der Reglerkanäle: 1
• Anzahl der analogen Ausgänge: 1
• Schutzart: IP30
• Mit Display: ja (3,5" Farbdisplay)
• Kommunikationsmedium: Kupfer (eBus-Schnittstelle)
• Montageart: Frontmontage möglich
• Selbstständig arbeitend: ja

Das Bedienmodul BM-2 von Wolf bietet eine umfassende und flexible Steuerung für Heizungs- und Lüftungssysteme mit benutzerfreundlicher Bedienung und vielfältigen Programmfunktionen. Die Kompatibilität mit zahlreichen Wolf-Systemen sowie die Möglichkeit zur Softwareaktualisierung über Micro SD-Karte machen es zu einer zukunftssicheren Lösung für die Anlagenregelung.

Produktspezifikation

• Hersteller-Artikelnummer: 2745306
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Regelung u. -Zubehör
• Baulänge: 327
• Bauhöhe: 222
• Bautiefe: 57
• Erweiterbar: nein
• Spannungsart: DC
• Mit Display: ja
• Anzahl der analogen Ausgänge: 1
• Versorgungsspannung: 24
• Explosionsgeschützt: nein
• Schutzart (IP): IP30
• Mit PC-Anschluss: nein
• Anzahl der Reglerkanäle: 1
• DIN-Schienenmontage: nein
• Selbstständig arbeitend: ja
• Geeignet für Frontmontage: ja
• LED-Anzeige Eingänge: ja
• LED-Anzeige Ausgänge: ja
• Schutz gegen lokale Bedienung: nein
• Failsafe-Ausführung: nein
• Standardapplikationen lieferbar: ja
• Kommunikationsmedium Kupfer: ja
• Kommunikationsmedium Glasfaser: nein
• Kommunikationsmedium drahtlos: nein
