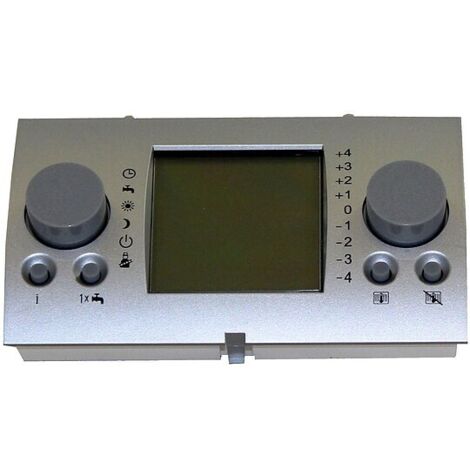

Wolf Bedienmodul BM ohne Außenfühler für Regelungssystem WRS

Wolf Bedienmodul BM ohne Außenfühler für Regelungssystem WRS

Der Wolf Bedienmodul BM ohne Außenfühler ist ein zentrales Steuergerät für das Regelungssystem WRS. Es ermöglicht eine raumgeführte Vorlauftemperaturregelung und bietet Zeitprogramme für Heizen, Warmwasser und Zirkulation. Das Bedienmodul ist mit einem großen Display mit Klartextanzeige und Hintergrundbeleuchtung ausgestattet, was die Programmierung und Überwachung aller wichtigen Daten erleichtert. Typische Einsatzbereiche sind Heizkesselanlagen mit Gas oder Öl, bei denen eine präzise und komfortable Regelung gewünscht wird.

Wie funktioniert die raumgeführte Vorlauftemperaturregelung?

Das Bedienmodul BM steuert die Vorlauftemperatur basierend auf der Raumtemperatur, um eine angenehme Wärmeverteilung sicherzustellen. Es nutzt Zeitprogramme für Heizen, Warmwasser und Zirkulation, die individuell eingestellt werden können. Die Regelung erfolgt über eine eBus-Schnittstelle, die eine witterungsgeführte Steuerung durch Nachrüstung eines Außenfühlers ermöglicht, auch wenn das Modul selbst ohne Außenfühler geliefert wird.

Wie ist die Bedienung des Wolf Bedienmoduls gestaltet?

Die Bedienung erfolgt über einen Drehknopf mit Tastfunktion, der eine einfache und intuitive Handhabung ermöglicht. Das große Display mit Klartextanzeige und Hintergrundbeleuchtung zeigt alle relevanten Informationen übersichtlich an. Vier Funktionstasten erlauben den schnellen Zugriff auf häufig genutzte Funktionen wie Heizen, Absenken, Warmwasser und Informationsanzeige.

Wie kann das Bedienmodul montiert werden?

Das Bedienmodul BM kann flexibel montiert werden: entweder direkt in der Regelung des Wärmeerzeugers, in einem Wandsockel als Fernbedienung oder optional im Mischermodul einclipsbar. Bei Mehrkreisanlagen ist nur ein Bedienmodul erforderlich, was die Installation vereinfacht und Kosten reduziert.

Welche technischen Merkmale zeichnen das Bedienmodul aus?

Das Gerät arbeitet selbstständig und ist für die Frontmontage geeignet. Es verfügt über eine Versorgungsspannung von 24 V DC und ist mit einem analogen Ausgang sowie LED-Anzeigen für Eingänge und Ausgänge ausgestattet. Die Schutzart IP30 bietet einen Basisschutz gegen Fremdkörper. Das Modul kommuniziert über Kupferleitungen und ist nicht für drahtlose oder Glasfaser-Kommunikation ausgelegt.

Technische Daten

• Baulänge: 235 mm
• Bauhöhe: 175 mm
• Bautiefe: 60 mm
• Versorgungsspannung: 24 V DC
• Anzahl der Reglerkanäle: 1
• Anzahl der analogen Ausgänge: 1
• Schutzart: IP30
• Mit Display: ja
• LED-Anzeige Eingänge: ja
• LED-Anzeige Ausgänge: ja
• Selbstständig arbeitend: ja
• Geeignet für Frontmontage: ja
• Kommunikationsmedium: Kupfer

Das Wolf Bedienmodul BM ohne Außenfühler für das Regelungssystem WRS bietet eine komfortable und flexible Steuerung der Heizungsanlage. Mit seiner raumgeführten Vorlauftemperaturregelung, den programmierbaren Zeitfunktionen und der einfachen Bedienung über ein großes Display unterstützt es eine effiziente und bedarfsgerechte Heizungsregelung. Die technischen Eigenschaften wie die Versorgungsspannung von 24 V DC und die Schutzart IP30 machen es zu einer zuverlässigen Komponente für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 2744347
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Regelung u. -Zubehör
• Baulänge: 235
• Bauhöhe: 175
• Bautiefe: 60
• Erweiterbar: nein
• Spannungsart: DC
• Mit Display: ja
• Anzahl der analogen Ausgänge: 1
• Versorgungsspannung: 24
• Explosionsgeschützt: nein
• Schutzart (IP): IP30
• Mit PC-Anschluss: nein
• Anzahl der Reglerkanäle: 1
• DIN-Schienenmontage: nein
• Selbstständig arbeitend: ja
• Geeignet für Frontmontage: ja
• LED-Anzeige Eingänge: ja
• LED-Anzeige Ausgänge: ja
• Schutz gegen lokale Bedienung: nein
• Failsafe-Ausführung: nein
• Standardapplikationen lieferbar: ja
• Kommunikationsmedium Kupfer: ja
• Kommunikationsmedium Glasfaser: nein
• Kommunikationsmedium drahtlos: nein
