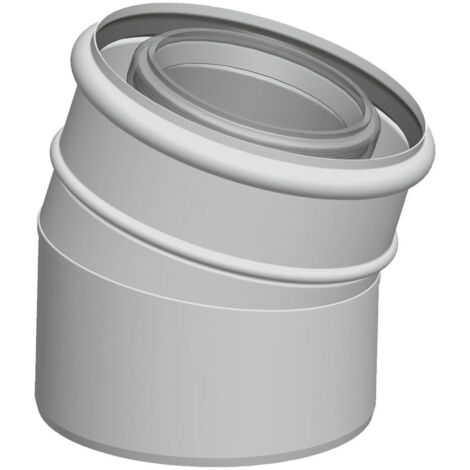

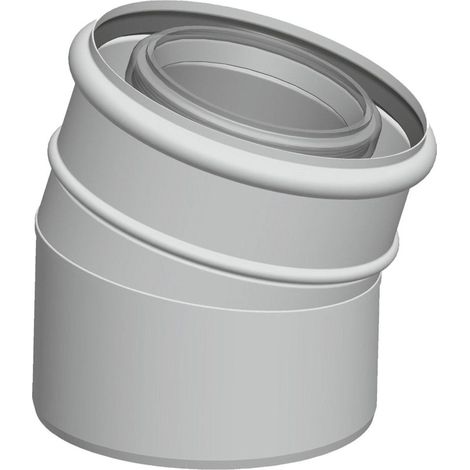

Wolf Abgasbogen DN 80/125 konzentrisch 30 Grad, Polypropylen

Wolf Abgasbogen DN 80/125 konzentrisch 30 Grad, Polypropylen

Der Wolf Abgasbogen DN 80/125 konzentrisch mit einem Winkel von 29 Grad ist ein Bauteil aus Polypropylen, das zur Luft- und Abgasführung bei Brennwertgeräten eingesetzt wird. Das Produkt zeichnet sich durch seine weiße Farbe und die Kombination aus Kunststoff-Innenrohr und beschichtetem Stahl-Außenrohr aus. Es ist für den Dauerbetrieb mit Mediumtemperaturen bis 120 °C geeignet und unterstützt den Betrieb unter Überdruckbedingungen.

Wie ist der Wolf Abgasbogen konstruiert?

Der Abgasbogen besteht aus einem nahtlos gefertigten Innenrohr aus Polypropylen (PP) mit einer Wanddicke von 1,5 mm und einem Außenrohr aus beschichtetem Stahl. Die Verbindung des Außenrohrs erfolgt über eine Muffe mit Abdichtung. Die Lippen sind schräg angeordnet und mit einem Lippenring ausgestattet, um die Dichtigkeit zu verbessern.

Für welche Betriebsbedingungen ist der Abgasbogen geeignet?

Der Abgasbogen ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt. Er ist für den Einsatz unter positivem Überdruck geeignet und kann kondensierende (nasse) Abgase führen. Ein Betrieb unter Unterdruck oder im trockenen Zustand ist nicht vorgesehen. Das Produkt ist speziell für Brennwertanlagen mit konzentrischer Luft- und Abgasführung im DN 80/125 Bereich konzipiert.

Welche Anschlussmaße und Ausführungen hat der Abgasbogen?

Der Abgasbogen hat an beiden Enden konzentrische Anschlüsse mit den Maßen 80/125 mm. Die Form des Bauteils ist ein Bogen mit einem Winkel von 29 Grad, der eine leichte Richtungsänderung im Abgassystem ermöglicht. Das Produkt ist in der Farbe Weiß (RAL 9016) ausgeführt und verfügt über keine Inspektionsöffnung oder Messpunkte.

Technische Daten

• Winkel des Bogens: 29 Grad
• Material Innenrohr: Polypropylen (PP), nahtlos
• Wanddicke Innenrohr: 1,5 mm
• Material Außenrohr: beschichteter Stahl
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschlussdurchmesser: 80/125 mm (konzentrisch)
• Max. Mediumtemperatur (Dauerbetrieb): 120 °C
• Farbe: Weiß (RAL 9016)
• Lippen: 1, schräg mit Lippenring
• Verbindung Außenrohr: Muffe mit Abdichtung
• Betriebsart: Überdruck, nass (kondensierend)

Der Wolf Abgasbogen DN 80/125 konzentrisch 30 Grad aus Polypropylen bietet eine zuverlässige Lösung für die Luft- und Abgasführung bei Brennwertgeräten. Mit seiner robusten Materialkombination und der Eignung für Mediumtemperaturen bis 120 °C unterstützt er einen sicheren und effizienten Betrieb unter Überdruckbedingungen.

Produktspezifikation

• Hersteller-Artikelnummer: 2651483
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN80/125 Brennwert
• Farbe: weiß
• Form: Bogen
• RAL-Nummer: 9016
• Winkel des Bogens: 29
• Mit Inspektionsöffnung und Deckel: nein
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Stand der Lippen: schräg
• Mit Lippenring: ja
• Mit Spannband: nein
• Mit Stütze: nein
• Material Innenrohr: Kunststoff
• Material Außenrohr: Stahl
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anzahl der Lippen: 1
• Oberflächenschutz Außenrohr: beschichtet
• Wanddicke Innenrohr: 1,5
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Qualitätsklasse Innenrohr: Polypropylen (PP)
• Produktionsweise Innenrohr: nahtlos
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Durchmesser Anschluss 1: 80/125 mm
• Durchmesser Anschluss 2: 80/125 mm
• Mit Messpunkten: nein
