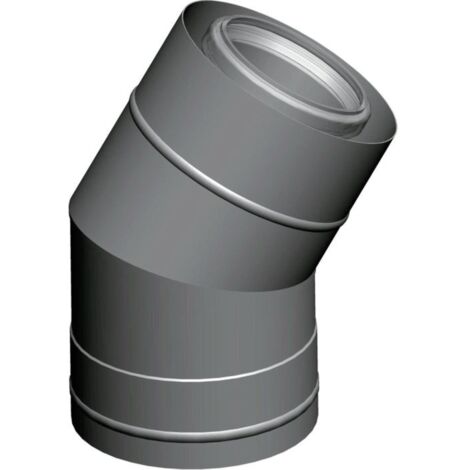

Wolf Abgasbogen DN 60/100 konzentrisch 30 Grad, Polypropylen

Wolf Abgasbogen DN 60/100 konzentrisch 30 Grad, Polypropylen

Der Wolf Abgasbogen DN 60/100 konzentrisch mit einem Winkel von 30 Grad ist ein Bauteil aus Polypropylen, das zur Luft- und Abgasführung bei Brennwertgeräten eingesetzt wird. Das Produkt zeichnet sich durch seine weiße Farbe und die robuste Materialkombination aus Kunststoff im Innenrohr und beschichtetem Stahl im Außenrohr aus. Es ist für den Dauerbetrieb mit Mediumtemperaturen bis 120 °C geeignet und unterstützt den Betrieb im Überdruckbereich sowie bei kondensierendem Medium.

Wie ist der Wolf Abgasbogen konstruiert?

Der Abgasbogen besteht aus einem nahtlos gefertigten Innenrohr aus Polypropylen (PP) mit einer Wanddicke von 1,5 mm und einem Außenrohr aus beschichtetem Stahl. Die Verbindung zwischen den Außenrohren erfolgt über eine Muffe mit Abdichtung. Das Bauteil verfügt über eine schräge Lippenstellung mit einem einzelnen Lippenring aus EPDM-Dichtung, die für eine sichere Abdichtung sorgt. Die Kombination der Materialien ermöglicht eine hohe Beständigkeit gegen die Beanspruchungen im Abgassystem.

Für welche Betriebsbedingungen ist der Abgasbogen geeignet?

Der Abgasbogen ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt. Er ist für den Einsatz im Überdruckbereich (positiv) und bei kondensierendem Medium (nass) geeignet. Ein Betrieb im Unterdruckbereich (negativ) oder mit trockenem Medium ist nicht vorgesehen. Das Produkt ist speziell für Brennwertanlagen mit konzentrischem Luft-/Abgasführungssystem DN 60/100 konzipiert.

Welche Anschlussmaße und Ausführungen hat der Abgasbogen?

Der Abgasbogen besitzt konzentrische Anschlüsse mit einem Durchmesser von 60/100 mm an beiden Enden. Der Bogenwinkel beträgt 30 Grad, was eine flexible Anpassung der Abgasführung ermöglicht. Das Produkt ist in der Farbe Weiß (RAL 9016) ausgeführt und hat keine integrierte Inspektionsöffnung oder Messpunkte.

Technische Daten

• Winkel des Bogens: 30 Grad
• Material Innenrohr: Polypropylen (PP), nahtlos
• Material Außenrohr: beschichteter Stahl
• Wanddicke Innenrohr: 1,5 mm
• Dichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
• Anschlussdurchmesser: 60/100 mm (konzentrisch)
• Max. Mediumtemperatur (Dauerbetrieb): 120 °C
• Farbe: Weiß (RAL 9016)
• Lippen: 1, schräg mit Lippenring
• Verbindung Außenrohr: Muffe mit Abdichtung
• Betriebsart: Überdruck (positiv), nass (kondensierend)

Der Wolf Abgasbogen DN 60/100 konzentrisch mit 30 Grad Winkel bietet eine zuverlässige und beständige Lösung für die Luft- und Abgasführung bei Brennwertgeräten. Die Kombination aus Polypropylen-Innenrohr und beschichtetem Stahl-Außenrohr sowie die Eignung für Mediumtemperaturen bis 120 °C machen ihn zu einem funktionalen Bauteil für den Einsatz in modernen Heizsystemen.

Produktspezifikation

• Hersteller-Artikelnummer: 2651758
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN60/100 Brennwert
• Farbe: weiß
• Form: Bogen
• RAL-Nummer: 9016
• Winkel des Bogens: 30
• Mit Inspektionsöffnung und Deckel: nein
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Stand der Lippen: schräg
• Mit Lippenring: ja
• Mit Spannband: nein
• Mit Stütze: nein
• Material Innenrohr: Kunststoff
• Material Außenrohr: Stahl
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anzahl der Lippen: 1
• Oberflächenschutz Außenrohr: beschichtet
• Wanddicke Innenrohr: 1,5
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Qualitätsklasse Innenrohr: Polypropylen (PP)
• Produktionsweise Innenrohr: nahtlos
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Durchmesser Anschluss 1: 60/100 mm
• Durchmesser Anschluss 2: 60/100 mm
• Mit Messpunkten: nein
