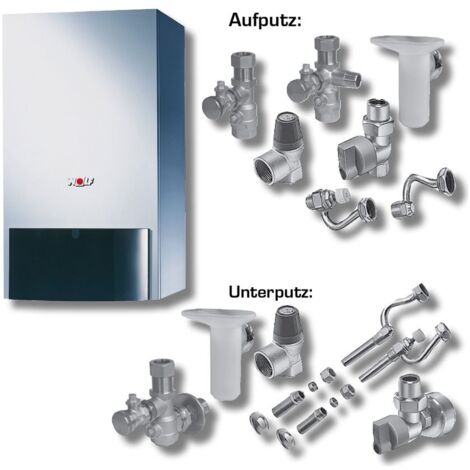

Wolf Heizwerttherme Paket CGU-2K-24 Erdgas E, mit Bedienmodul BM, Anschluss-Set Unterputz
Das Wolf Heizwerttherme Paket CGU-2K-24 Erdgas E mit Bedienmodul BM und Anschluss-Set Unterputz ist eine raumluftabhängige Gas-Heizwertkombitherme, die für Niedertemperaturheizungen und Warmwasserbereitung konzipiert ist. Das Paket eignet sich besonders für den Einsatz in bestehenden Gebäuden mit einer von mehreren Wohnungen genutzten Abgasanlage. Es bietet eine hohe Energieeffizienz, eine kompakte Bauweise und eine einfache Montage.
Wie ist die Heizwerttherme CGU-2K-24 ausgelegt?
Die Gas-Heizwertkombitherme CGU-2K-24 verfügt über einen integrierten Warmwasser-Wärmetauscher und eine elektronische Abgasüberwachung. Sie ist geprüft nach EG-Richtlinien sowie den Normen DIN EN 297, 483, 625 und DIN EN 1282 für Heizungsanlagen. Die Therme ist für den gleitend abgesenkten Betrieb bis auf Raumtemperatur geeignet und arbeitet mit einem wassergekühlten, atmosphärischen Vormischbrenner und einem drehzahlgeregelten Ventilator. Die Wolf Low-NOx Unit mit Hydro Tec System sorgt für niedrige Emissionen gemäß NOx-Klasse 5.
Welche Regelungs- und Sicherheitstechnik ist integriert?
Die Regelung erfolgt über einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisationsflammenüberwachung. Die modulierend geregelte Leistung passt sich im Heiz- und Warmwasserbetrieb automatisch an, ohne dass eine Einstellung am Gaskombiventil erforderlich ist. Serienmäßig sind eine hocheffiziente Heizkreispumpe mit einem EEi kleiner oder gleich 0,23, ein 3-Wege-Umschaltventil sowie ein 10-Liter-Ausdehnungsgefäß eingebaut. Ein elektronisches Bedienmodul mit Außenfühler ermöglicht die Anbindung an das digitale Wolf-Regelungszubehör (eBus-fähig).
Für welche Einsatzbereiche ist das Paket geeignet?
Das Paket ist für den Anschluss an eine bestehende Abgasanlage mit Naturzug konzipiert, die die Verbrennungsrückstände aus dem Aufstellraum ins Freie ableitet. Die Verbrennungsluft wird direkt aus dem Aufstellraum bezogen, wobei eine Strömungssicherung integriert ist. Aufgrund der Auslegung und Effizienz ist der Einsatz ausschließlich in bestehenden Gebäuden mit Mehrfamilienhaus-Abgasanlagen vorgesehen, um einen höheren Energieverbrauch und Betriebskosten zu vermeiden.
Wie gestaltet sich die Energieeffizienz und Emissionsklasse?
Die Heizwerttherme erreicht einen hohen Normnutzungsgrad von über 94 Prozent (Hi) beziehungsweise 85 Prozent (Hs), was eine bestmögliche Energieausnutzung sicherstellt. Die Energieeffizienzklasse bei der Raumheizung ist C, bei der Warmwasserbereitung A. Die Emissionen entsprechen der NOx-Klasse 5, was auf eine umweltfreundliche Verbrennung hinweist.
Welche Anschluss- und Bauparameter sind zu beachten?
Die Therme verfügt über Außengewindeanschlüsse zylindrisch (BSPP) für Vor- und Rücklauf sowie metrische Außengewinde für Kalt- und Warmwasseranschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Der Anschluss für den Kraftstoff erfolgt über ein Außengewinde konisch (BSPT) mit 1/2 Zoll (15 mm). Die Abgasführung erfolgt über eine Muffe mit einem Nenndurchmesser von 130 mm. Die Bauabmessungen betragen 855 mm in der Höhe, 440 mm in der Länge und 393 mm in der Tiefe. Die maximale Zulauftemperatur liegt bei 90 °C.
Technische Daten
- Nennleistung Heizbetrieb: 24 kW
- Nennleistung Warmwasser: 24 kW
- Nennleistung unterer Wert Warmwasser: 10,9 kW
- Warmwasserzapfmenge bei 60 °C: 6,9 l/min
- Energieeffizienzklasse Raumheizung: C
- Energieeffizienzklasse Warmwasserbereitung: A
- Heizkreispumpe EEi: ≤ 0,23
- Ausdehnungsgefäß: 10 Liter
- Anschluss Vorlauf/Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1), 3/4 Zoll
- Anschluss Kraftstoff: Außengewinde konisch BSPT (ISO 7-1), 1/2 Zoll
- Abgasanschluss: Muffe, 130 mm
- Bauhöhe: 855 mm
- Baulänge: 440 mm
- Bautiefe: 393 mm
Das Wolf Heizwerttherme Paket CGU-2K-24 bietet eine effiziente und emissionsarme Lösung für Niedertemperaturheizungen mit integrierter Warmwasserbereitung. Die modulierende Leistung, die elektronische Regelung und die kompakte Bauweise sorgen für eine einfache Installation und einen wirtschaftlichen Betrieb mit einer Nennleistung von 24 kW.
Produktspezifikation
- Hersteller-Warengruppe: Aktionspreisliste
- Hersteller-Produktgruppe: Pakete Wand
- Hersteller-Artikelnummer: 8616107W05
- Unterliegt EU Trinkwasserverordnung: Nein
- Baulänge: 440
- Bauhöhe: 855
- Bautiefe: 393
- Anschluss Vorlauf: Außengewinde zylindrisch BSPP (ISO 228-1)
- Anschluss Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1)
- Bemessungsspannung: 0 - 230
- Geschlossene Ausführung: nein
- Nennleistung Trinkwasser: 24
- Energieeffizienz bei der Warmwasserbereitung (Nwh): 81
- Zapfprofil: XL
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
- Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,013
- Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 24
- Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 81,2
- Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,005
- Standby-Wärmeverlust: 0,19
- Mit eingebautem Economizer: nein
- Material Wärmetauscher: Kupfer
- Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
- Zapfschwelle: 2
- Min. Rücklauftemperatur: 37
- Warmwasserzapfmenge bei 60 °C: 6,9
- Eingebauter witterungsanhängiger Regler: nein
- Eingebautes Ausdehnungsgefäß: ja
- Wasserseitiger Widerstand bei dT 20 °C: 250
- Nennleistung 80-60 °C: 24
- Max. Zulauftemperatur (Arbeitstemperatur): 90
- Eingebauter Füll-/Entleerungshahn: nein
- Eingebautes Überdruckventil: ja
- Anschluss Kraftstoff: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Anschluss Rauchgasabfuhr: Muffe
- Anschluss kaltes Trinkwasser: Außengewinde (metrisch)
- Anschluss Warmwasser: Außengewinde (metrisch)
- Nenndurchmesser Kanal Rauchgasabfuhr: 130
- Brennerregulierung hoch/niedrig: nein
- Brennerregulierung modulierend: nein
- Eingebautes Manometer: ja
- Wirkungsgrad: 1
- Zündflamme: nein
- Zweiter Rücklaufanschluss: nein
- Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
- Nenndurchmesser Zufuhr: 3/4 Zoll (20)
- Nenndurchmesser Rücklauf: 3/4 Zoll (20)
- Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
- Umbauset erforderlich: ja
- Eingebaute Einlasskombination: nein
- Nennleistung oberer Wert Trinkwasser: 24
- Nennleistung unterer Wert Trinkwasser: 10,9
- SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 79
- Energieeffizienzklasse Raumheizung: C
- Energieeffizienzklasse bei der Warmwasserbereitung: A
- Nennlast unterer Wert: 12
- Nennlast oberer Wert: 26,5
- Min. Arbeitsdruck: 1
- Max. Gasvordruck: 25
- Min. Gasvordruck: 18
Eigenschaften
- MarkeWOLF CHAUFFAGE
- EnergieklasseA
- Max. EnergieklasseA+++
- Min. EnergieklasseG
- Energiequelle des KesselsGas
- Energiequelle des WarmwasserbereitersGas
- Gewicht47.232 kg
- KesselpositionUnterputzmodell
- KesseltypKlassisch
- ManoMano Art.-NrME94379114
- MMID940964238851
- Herstellerreferenz8616107W05
- EAN4045013480339
