Wolf Kondensathebeanlage steckerfertig zum Einbau in Neutralisationsbox für COB

Wolf Kondensathebeanlage steckerfertig zum Einbau in Neutralisationsbox für COB

Die Wolf Kondensathebeanlage steckerfertig zum Einbau in Neutralisationsboxen für COB-Anwendungen ist eine kompakte und zuverlässige Lösung zur Ableitung von Kondensat in Heizungsanlagen. Sie verfügt über einen potentialfreien Alarmausgang und wird inklusive 6 Meter langem PVC-Schlauch (10 mm Durchmesser) sowie Rückschlagventil geliefert. Die steckerfertige Ausführung ermöglicht eine einfache Installation.

Wie ist die Kondensathebeanlage aufgebaut und welche Komponenten sind enthalten?

Die Anlage besteht aus einem Kunststoff-Pumpengehäuse mit internem Schwimmer zur automatischen Steuerung der Pumpe. Zum Lieferumfang gehören ein PVC-Schlauch mit 10 mm Durchmesser und 6 Metern Länge sowie ein Rückschlagventil, das den Rückfluss des Kondensats verhindert. Der elektrische Anschluss erfolgt über ein 2 Meter langes Anschlusskabel mit Stecker.

Welche technischen Leistungsmerkmale bietet die Wolf Kondensathebeanlage?

Die Pumpe arbeitet mit einer Bemessungsspannung von 230 V bei 50/60 Hz und einem Nennstrom von 0,8 A. Die maximale Förderhöhe beträgt 3,7 Meter, der maximale Volumenstrom 400 Liter pro Stunde. Die Motorleistung liegt bei 75 Watt. Die Anlage ist für Mediumtemperaturen von 0 bis 65 °C ausgelegt und kann Flüssigkeiten mit einem pH-Wert von mindestens 2 fördern.

Wie ist die Kondensathebeanlage geschützt und wie laut ist sie im Betrieb?

Die Schutzart IP54 bietet Schutz gegen Staub und Spritzwasser. Die Geräuschemission beträgt 43 dB(A), was einen vergleichsweise leisen Betrieb ermöglicht. Die Isolationsklasse nach IEC ist B, was eine sichere elektrische Isolierung ermöglicht.

Welche Maße und Anschlussdetails sind zu beachten?

Die Kondensathebeanlage hat eine Baulänge von 190 mm, eine Bauhöhe von 100 mm und eine Bautiefe von 80 mm. Der Durchmesser des Anschlusses an der Auslassseite beträgt 11,2 mm. Die Anlage ist nicht für Wand- oder Bodenmontage vorgesehen, sondern für den Einbau in eine Neutralisationsbox.

Technische Daten

• Nennstrom: 0,8 A
• Baulänge: 190 mm
• Bauhöhe: 100 mm
• Bautiefe: 80 mm
• Kabellänge: 2 m
• Maximaler Volumenstrom: 400 l/h
• Maximale Förderhöhe: 3,7 m
• Bemessungsspannung: 230 V
• Frequenz: 50/60 Hz
• Schutzart: IP54
• Geräuschemission: 43 dB(A)
• Motorleistung: 75 W
• Mediumtemperatur: 0 - 65 °C
• Werkstoff Pumpengehäuse: Kunststoff

Die Wolf Kondensathebeanlage bietet eine effiziente und steckerfertige Lösung zur Kondensatableitung in Neutralisationsboxen. Mit einer Motorleistung von 75 Watt, einem maximalen Volumenstrom von 400 Litern pro Stunde und einer Förderhöhe von bis zu 3,7 Metern erfüllt sie die Anforderungen moderner Heizungsanlagen zuverlässig. Die kompakte Bauform und der einfache Anschluss erleichtern die Integration in bestehende Systeme.

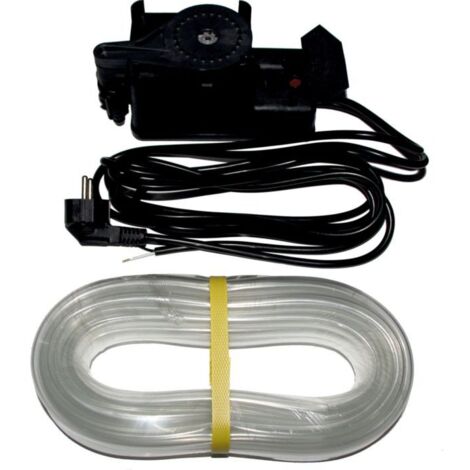

Lieferumfang

• 1x Kondensathebeanlage mit potentialfreiem Alarmausgang
• 1x PVC-Schlauch 10 mm (6 m lang)
• 1x Rückschlagventil

Produktspezifikation

• Hersteller-Artikelnummer: 2071267
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Zubehör allgemein
• Nennstrom: 0,8
• Baulänge: 190
• Ausführung: mit internem Schwimmer
• Bauhöhe: 100
• Bautiefe: 80
• Anzahl der Phasen: 1
• Kabellänge: 2
• Geeignet für Wandmontage: nein
• Max. Volumenstrom: 400
• Max. Förderhöhe: 3,7
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 230
• Frequenz: 50/60 Hz
• Schutzart (IP): IP54
• Geräuschemission: 43
• Aufgenommene Motorleistung (P1) pro Motor: 75
• Min. pH-Wert: 2
• Durchmesser, Anschluss Auslassseite: 11,2
• Akustischer Alarm: nein
• Werkstoff des Pumpengehäuses: Kunststoff
• Isolationsklasse nach IEC: B
• Mediumtemperatur (Dauerbetrieb): 0 - 65
• Geeignet für Bodenmontage: nein
• Mit Granulatkörnern: nein
• Mit Ablaufschlauch: ja
