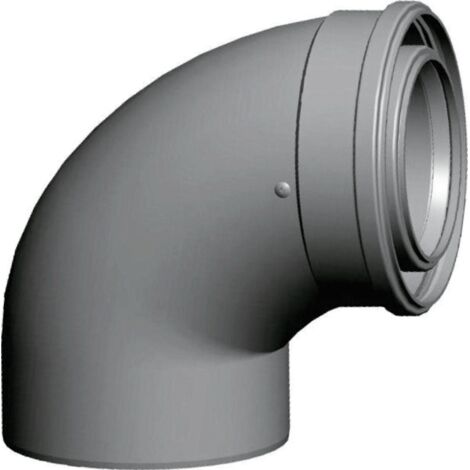

Wolf Abgasbogen DN 110/160 konzentrisch 87 Grad, Polypropylen

Wolf Abgasbogen DN 110/160 konzentrisch 87 Grad, Polypropylen

Der Wolf Abgasbogen DN 110/160 konzentrisch mit einem Winkel von 87 Grad ist ein Bauteil aus Polypropylen, das zur Luft- und Abgasführung in Heizungsanlagen dient. Das Produkt ist für den Einsatz in Systemen mit einem Mediumtemperatur-Dauerbetrieb von bis zu 120 °C geeignet und zeichnet sich durch seine robuste und korrosionsbeständige Bauweise aus. Typische Einsatzbereiche sind Abgassysteme, bei denen eine konzentrische Verbindung mit einem Bogenwinkel von 87 Grad erforderlich ist.

Wie ist der Wolf Abgasbogen konstruiert?

Der Abgasbogen besteht aus einem nahtlos gefertigten Innenrohr aus Polypropylen (PP) und einem beschichteten Außenrohr aus Aluminium. Die Kombination dieser Materialien sorgt für eine hohe Beständigkeit gegenüber korrosiven Einflüssen und eine lange Lebensdauer. Die Wanddicke des Innenrohrs beträgt 2 mm, was zur Stabilität des Bauteils beiträgt. Die Farbe des Abgasbogens ist weiß (RAL 9016), was eine einfache optische Integration in bestehende Systeme ermöglicht.

Welche Anschluss- und Dichtungseigenschaften besitzt der Abgasbogen?

Der Abgasbogen verfügt über konzentrische Anschlüsse mit einem Durchmesser von 110/160 mm auf beiden Seiten. Die Verbindung zwischen den Außenrohren erfolgt über eine Muffe mit Abdichtung, die eine sichere und dichte Verbindung sicherstellt. Eine einzelne Lippenabdichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist vorhanden, wobei die Lippen schräg angeordnet sind. Ein Lippenring ist ebenfalls integriert, jedoch sind keine Spannbänder, Stützen oder Inspektionsöffnungen mit Deckel vorhanden.

Für welche Betriebsbedingungen ist der Wolf Abgasbogen geeignet?

Das Produkt ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt. Es ist für den Einsatz unter Überdruckbedingungen (positiv) sowie bei kondensierendem (nassem) Medium geeignet. Der Abgasbogen ist nicht für Unterdruck (negativ) oder trockene (nicht kondensierende) Betriebszustände vorgesehen. Messpunkte sind nicht integriert.

Technische Daten

• Winkel des Bogens: 87 Grad
• Material Innenrohr: Polypropylen (PP), nahtlos
• Material Außenrohr: Aluminium, beschichtet
• Wanddicke Innenrohr: 2 mm
• Durchmesser Anschluss 1: 110/160 mm
• Durchmesser Anschluss 2: 110/160 mm
• Dichtung: EPDM, 1 Lippenring, schräg
• Max. Mediumtemperatur (Dauerbetrieb): 120 °C
• Farbe: Weiß (RAL 9016)
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Betriebsart: Positiv (Überdruck), Nass (kondensierend)

Der Wolf Abgasbogen DN 110/160 konzentrisch mit 87 Grad Winkel bietet eine langlebige und zuverlässige Lösung für die Luft- und Abgasführung in Heizungsanlagen. Die Kombination aus Polypropylen-Innenrohr und beschichtetem Aluminium-Außenrohr sowie die Eignung für Mediumtemperaturen bis 120 °C machen ihn zu einem vielseitigen Bauteil für den Einsatz unter Überdruck und bei kondensierendem Medium.

Produktspezifikation

• Hersteller-Artikelnummer: 2651544
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN110/160 aus PP
• Farbe: weiß
• Form: Bogen
• RAL-Nummer: 9016
• Winkel des Bogens: 87
• Mit Inspektionsöffnung und Deckel: nein
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Stand der Lippen: schräg
• Mit Lippenring: ja
• Mit Spannband: nein
• Mit Stütze: nein
• Material Innenrohr: Kunststoff
• Material Außenrohr: Aluminium
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anzahl der Lippen: 1
• Oberflächenschutz Außenrohr: beschichtet
• Wanddicke Innenrohr: 2
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Qualitätsklasse Innenrohr: Polypropylen (PP)
• Produktionsweise Innenrohr: nahtlos
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Durchmesser Anschluss 1: 110/160 mm
• Durchmesser Anschluss 2: 110/160 mm
• Mit Messpunkten: nein
