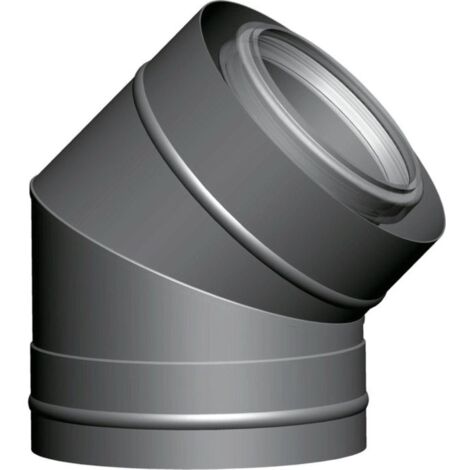

Wolf Abgasbogen DN 80/125 konzentrisch 45 Grad, Edelstahl/Polypropylen

Wolf Abgasbogen DN 80/125 konzentrisch 45 Grad, Edelstahl/Polypropylen

Der Wolf Abgasbogen DN 80/125 konzentrisch mit 45 Grad ist ein hochwertiges Bauteil aus Edelstahl und Polypropylen, das speziell für Brennwertgeräte entwickelt wurde. Das Set enthält zwei Stück und eignet sich zur sicheren und effizienten Luft- und Abgasführung in Heizungsanlagen. Die Kombination aus rostfreiem Stahl und schwer entflammbarem Kunststoff ermöglicht eine langlebige und widerstandsfähige Konstruktion, die für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt ist.

Wie ist der Wolf Abgasbogen konstruiert?

Der Abgasbogen besteht aus einem Innenrohr aus Polypropylen (PP), das schwer entflammbar ist, sowie einem Außenrohr aus unbehandeltem, rostfreiem Stahl. Die konzentrische Bauweise ermöglicht eine platzsparende Installation, bei der Zu- und Abluft durch dasselbe Bauteil geführt werden. Der Segmentbogen ist auf einen Winkel von 45 Grad ausgelegt, was eine flexible Anpassung an die baulichen Gegebenheiten erlaubt.

Für welche Betriebsbedingungen ist der Abgasbogen geeignet?

Der Abgasbogen ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt. Er ist für den Betrieb unter positivem Überdruck und im kondensierenden Nassbetrieb geeignet. Ein Einsatz unter negativem Unterdruck oder im trockenen, nicht kondensierenden Betrieb ist nicht vorgesehen. Diese Eigenschaften machen ihn besonders geeignet für moderne Brennwertheizungen, bei denen Kondensation im Abgasstrang auftritt.

Welche Anschlussmaße hat der Abgasbogen?

Das Bauteil verfügt über einen Außendurchmesser von 80 mm am Anschluss 1 und einen Innendurchmesser von 125 mm am Anschluss 2. Diese Maße entsprechen den gängigen Standards für Luft- und Abgasführungen bei Brennwertgeräten und ermöglichen eine einfache Integration in bestehende Systeme.

Technische Daten

• Winkel des Bogens: 45 Grad
• Material Innenrohr: Polypropylen (PP), schwer entflammbar
• Material Außenrohr: rostfreier Stahl, unbehandelt
• Außendurchmesser Anschluss 1: 80 mm
• Innendurchmesser Anschluss 2: 125 mm
• Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
• Bauart: Segmentbogen
• Betriebsart: positiv (Überdruck), nass (kondensierend)

Der Wolf Abgasbogen DN 80/125 konzentrisch 45 Grad bietet eine robuste und funktionale Lösung für die Luft- und Abgasführung bei Brennwertheizungen. Mit seiner hochwertigen Materialkombination und den passenden Anschlussmaßen unterstützt er eine sichere und effiziente Installation in Heizungsanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 2651661
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN80/125 Brennwert
• Winkel des Bogens: 45
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Bogenausführung: Segmentbogen
• Außendurchmesser Anschluss 1: 80
• Material Innenrohr: Kunststoff
• Material Außenrohr: rostfreier Stahl
• Oberflächenschutz Innenrohr: unbehandelt
• Oberflächenschutz Außenrohr: unbehandelt
• Qualitätsklasse Innenrohr: PP, schwer entflammbar
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Verbindung Außenrohr mit Lippenring: nein
• Verbindung Außenrohr mit Spannband: nein
• Innendurchmesser Anschluss 2: 125
