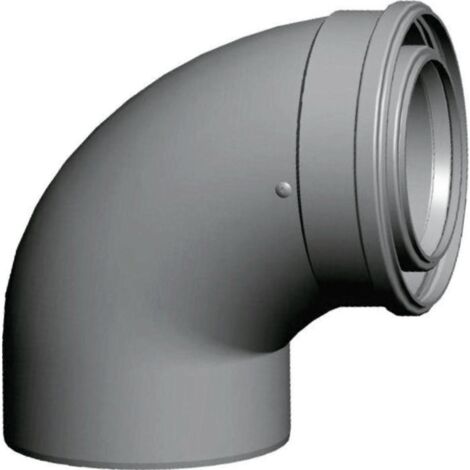

Wolf Abgasbogen DN 80/125 konzentrisch 87 Grad, Polypropylen

Wolf Abgasbogen DN 80/125 konzentrisch 87 Grad, Polypropylen

Der Wolf Abgasbogen DN 80/125 konzentrisch mit einem Winkel von 87 Grad ist ein Bauteil aus Polypropylen für die Luft- und Abgasführung bei Brennwertanlagen. Er eignet sich für den Einsatz unter Überdruck und bei kondensierendem Medium mit einer maximalen Mediumtemperatur von 120 °C.

Wie ist der Wolf Abgasbogen konstruiert?

Der Abgasbogen verfügt über ein nahtlos gefertigtes Innenrohr aus Polypropylen (PP) mit einer Wandstärke von 1,5 mm, das beständig gegenüber Kondensat und korrosiven Abgasen ist. Das Außenrohr besteht aus beschichtetem Aluminium und ist über eine Muffe mit Abdichtung verbunden. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die Lippen sind schräg angeordnet und mit einem Lippenring ausgestattet, um die Dichtigkeit zu unterstützen.

Welche Anschlussmaße und Ausstattungsmerkmale hat der Abgasbogen?

Der Abgasbogen besitzt konzentrische Anschlüsse mit einem Durchmesser von 80/125 mm an beiden Enden. Die Anschlusslängen betragen 56 mm und 50 mm. Das Produkt ist ohne Inspektionsöffnung, Deckel, Spannband, Stütze oder Messpunkte ausgeführt.

Für welche Betriebsbedingungen ist der Abgasbogen geeignet?

Das Bauteil ist für den Dauerbetrieb mit einer maximalen Mediumtemperatur von 120 °C ausgelegt. Es ist für den Betrieb unter positivem Überdruck und bei kondensierendem Medium geeignet. Ein Einsatz unter Unterdruck oder im trockenen Zustand ist nicht vorgesehen.

Technische Daten

• Winkel des Bogens: 87 Grad
• Durchmesser Anschluss 1 und 2: 80/125 mm
• Länge Anschluss 1: 56 mm
• Länge Anschluss 2: 50 mm
• Material Innenrohr: Polypropylen (PP), nahtlos
• Material Außenrohr: Aluminium, beschichtet
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Wanddicke Innenrohr: 1,5 mm
• Farbe: Weiß (RAL 9016)
• Mit Lippenring: Ja
• Max. Mediumtemperatur (Dauerbetrieb): 120 °C
• Betriebsart: Positiv (Überdruck), Nass (kondensierend)

Der Wolf Abgasbogen DN 80/125 konzentrisch 87 Grad aus Polypropylen bietet eine langlebige Lösung für die Abgasführung bei Brennwertanlagen. Die Kombination aus widerstandsfähigen Materialien und passgenauen Anschlussmaßen sorgt für eine sichere Integration in bestehende Systeme. Mit einer maximalen Mediumtemperatur von 120 °C und der Eignung für Überdruckbetrieb ist der Abgasbogen optimal auf die Anforderungen moderner Heiztechnik abgestimmt.

Produktspezifikation

• Hersteller-Artikelnummer: 2651471
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN80/125 Brennwert
• Farbe: weiß
• Form: Bogen
• RAL-Nummer: 9016
• Winkel des Bogens: 87
• Mit Inspektionsöffnung und Deckel: nein
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Länge Anschluss 1: 56
• Länge Anschluss 2: 50
• Stand der Lippen: schräg
• Mit Lippenring: ja
• Mit Spannband: nein
• Mit Stütze: nein
• Material Innenrohr: Kunststoff
• Material Außenrohr: Aluminium
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anzahl der Lippen: 1
• Oberflächenschutz Außenrohr: beschichtet
• Wanddicke Innenrohr: 1,5
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Qualitätsklasse Innenrohr: Polypropylen (PP)
• Produktionsweise Innenrohr: nahtlos
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Durchmesser Anschluss 1: 80/125 mm
• Durchmesser Anschluss 2: 80/125 mm
• Mit Messpunkten: nein
