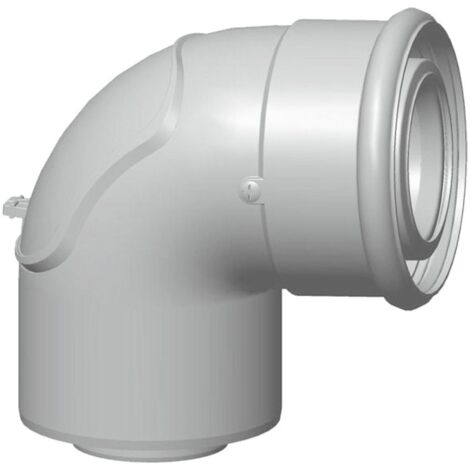

Wolf Revisionsbogen DN 60/100 konzentrisch 87 Grad, Polypropylen, Weiß

Wolf Revisionsbogen DN 60/100 konzentrisch 87 Grad, Polypropylen, Weiß

Der Wolf Revisionsbogen DN 60/100 konzentrisch mit einem Bogenwinkel von 87 Grad ist ein Bauteil aus Polypropylen und Aluminium für Abgassysteme in Brennwertanlagen. Das Produkt ist in Weiß (RAL 9016) gehalten und für den Dauerbetrieb mit Mediumtemperaturen bis 120 °C ausgelegt. Die integrierte Inspektionsöffnung mit Deckel ermöglicht eine einfache Wartung.

Wie ist der Wolf Revisionsbogen konstruiert?

Der Revisionsbogen besteht aus einem Innenrohr aus Polypropylen (PP) mit einer Wandstärke von 1,5 mm und einem beschichteten Außenrohr aus Aluminium. Die Verbindung der Außenrohre erfolgt über eine Muffe mit Abdichtung. Das Innenrohr ist mit einer schräg stehenden Lippenabdichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet, die eine sichere Abdichtung bei Überdruck und kondensierendem Betrieb sicherstellt.

Welche Funktionen und Eigenschaften bietet der Revisionsbogen?

Das Produkt ist für den Einsatz im Überdruckbetrieb sowie bei nass-kondensierendem Medium geeignet, jedoch nicht für Unterdruck oder trockene Bedingungen. Es verfügt über eine Inspektionsöffnung mit Deckel, die eine einfache Wartung und Kontrolle des Abgassystems ermöglicht. Spannband und Stütze sind nicht vorhanden.

Für welche Anwendungen ist der Wolf Revisionsbogen geeignet?

Der Revisionsbogen ist speziell für Luft- und Abgasführungen in Brennwertanlagen mit den Anschlussdurchmessern 60/100 mm konzipiert. Die konzentrische Bauweise und der 87-Grad-Bogenwinkel ermöglichen eine flexible Installation in Abgassystemen, die eine regelmäßige Inspektion erfordern.

Technische Daten

• Bogenwinkel: 87 Grad
• Anschlussdurchmesser: 60/100 mm
• Material Innenrohr: Polypropylen (PP)
• Material Außenrohr: Aluminium, beschichtet
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Wandstärke Innenrohr: 1,5 mm
• Farbe: Weiß (RAL 9016)
• Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
• Mit Inspektionsöffnung und Deckel: Ja
• Lippenstand: schräg
• Mit Lippenring: Ja
• Geeignet für: Überdruck, nass-kondensierend

Der Wolf Revisionsbogen DN 60/100 konzentrisch ist ein robustes und funktionales Bauteil für Abgassysteme in Brennwertanlagen. Mit seiner temperaturbeständigen Konstruktion und der integrierten Inspektionsöffnung unterstützt er eine sichere und wartungsfreundliche Installation. Die Kombination aus Polypropylen-Innenrohr und beschichtetem Aluminium-Außenrohr sorgt für Langlebigkeit und Zuverlässigkeit im Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 2651730
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN60/100 Brennwert
• Farbe: weiß
• Form: Bogen
• RAL-Nummer: 9016
• Winkel des Bogens: 87
• Mit Inspektionsöffnung und Deckel: ja
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Stand der Lippen: schräg
• Mit Lippenring: ja
• Mit Spannband: nein
• Mit Stütze: nein
• Material Innenrohr: Kunststoff
• Material Außenrohr: Aluminium
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anzahl der Lippen: 1
• Oberflächenschutz Außenrohr: beschichtet
• Wanddicke Innenrohr: 1,5
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Qualitätsklasse Innenrohr: Polypropylen (PP)
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Durchmesser Anschluss 1: 60/100 mm
• Durchmesser Anschluss 2: 60/100 mm
• Mit Messpunkten: nein
