Der Wolf Schachtbausatz DN 160 ist ein Abgassystem für den Einbau im Schacht, geeignet für raumluftunabhängige Betriebsarten (C33, C53) sowie raumluftabhängige (B23). Die Edelstahl-Abdeckung und die Polypropylen-Komponenten ermöglichen eine langlebige und korrosionsbeständige Konstruktion. Typische Einsatzbereiche sind Heizungsanlagen mit konzentrischer Luftzufuhr und Rauchgasabfuhr.

Welche Komponenten sind im Schachtbausatz enthalten?

Der Bausatz umfasst eine Schachtabdeckung DN 160 aus Edelstahl mit einem schwarzen Mündungsrohr aus Polypropylen, einen Abstandhalter DN 160, einen Stützbogen mit 87 Grad Winkel aus Polypropylen inklusive Abstützung, ein Edelstahl-Wandfutter DN 160/225 sowie eine Edelstahl-Mauerblende DN 225. Zur Montage wird eine 50 ml Tube Gleitmittel mitgeliefert. Die Rohrlängen sind nicht enthalten und müssen separat bestellt werden.

Für welche Betriebsarten ist der Schachtbausatz ausgelegt?

Der Schachtbausatz unterstützt raumluftunabhängige Systeme der Bauarten C33 und C53, bei denen die Verbrennungsluft von außen zugeführt wird, sowie raumluftabhängige Systeme der Bauart B23, bei denen die Luft aus dem Aufstellraum entnommen wird. Die konzentrische Bauweise ermöglicht eine platzsparende und effiziente Installation.

Wie sind die Anschlüsse des Schachtbausatzes gestaltet?

Das System verfügt über einen Anschluss für die Rauchgasabfuhr mit einem Durchmesser von 160 mm und einen Anschluss für die Luftzufuhr mit 225 mm Durchmesser. Eine mechanische Lüftung, Wärmerückgewinnung oder Kanalentlüftung sind nicht vorgesehen.

Technische Daten

• Abgasrohrdurchmesser: 160 mm
• Luftzufuhrdurchmesser: 225 mm
• Material Schachtabdeckung: Edelstahl
• Material Mündungsrohr: Polypropylen (schwarz)
• Stützbogenwinkel: 87 Grad
• Material Stützbogen: Polypropylen
• Material Wandfutter: Edelstahl
• Material Mauerblende: Edelstahl
• Gleitmittel: 50 ml Tube
• Betriebsarten: raumluftunabhängig (C33, C53), raumluftabhängig (B23)

Der Wolf Schachtbausatz DN 160 bietet eine robuste und flexible Lösung für die sichere Abgasführung in Schächten. Mit seiner Edelstahl-Abdeckung und den hochwertigen Polypropylen-Komponenten ist er für verschiedene Betriebsarten geeignet und unterstützt eine effiziente Installation.

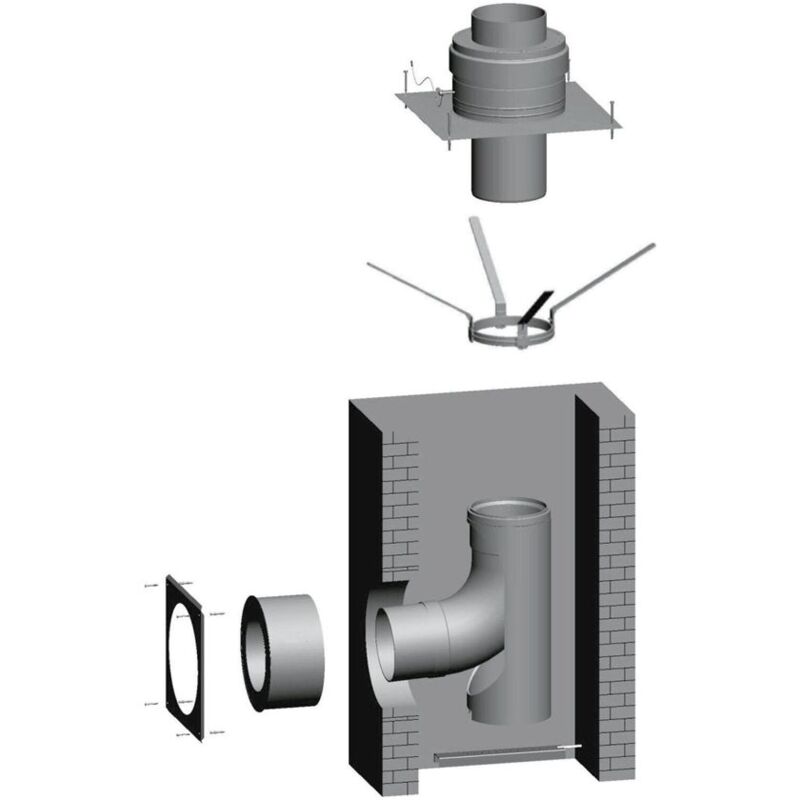

Lieferumfang

• 1x Schachtabdeckung DN160 (Edelstahl) mit Mündungsrohr (Polypropylen, schwarz)
• 1x Abstandhalter DN160
• 1x Stützbogen 87° DN160 (Polypropylen) mit Abstützung
• 1x Wandfutter DN160/225 (Edelstahl)
• 1x Mauerblende DN225 (Edelstahl)
• 1x Gleitmittel-Tube 50ml

Produktspezifikation

• Hersteller-Artikelnummer: 2651294
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Abgasrohre aus Polypropylen DN160
• Anschluss für die Luftzufuhr: ja
• Anschluss für die Rauchgasabfuhr: ja
• Anschluss für mechanische Lüftung/Wärmerückgewinnung: nein
• Anschluss für die Kanalentlüftung: nein
• Konzentrische Rauchgasabfuhr/Luftzufuhr: ja
• Durchmesser Luftzufuhr: 225
• Durchmesser Rauchgasabfuhr: 160
