Wolf Verrohrungsgruppe Systemtrennung für alle Gasthermen

Wolf Verrohrungsgruppe Systemtrennung für alle Gasthermen

Die Wolf Verrohrungsgruppe Systemtrennung für alle Gasthermen dient der hydraulischen Trennung eines Fußbodenheizkreises von den übrigen Anlagenteilen einer Heizungsanlage. Sie ist für eine Übergangsleistung von 25 kW bei primären Temperaturen von 70/50 °C und sekundären Temperaturen von 25/35 °C ausgelegt. Die Verrohrungsgruppe ist für einen maximalen Betriebsüberdruck von 10 bar und eine maximale Betriebstemperatur von 110 °C konzipiert.

Wofür wird die Wolf Verrohrungsgruppe Systemtrennung eingesetzt?

Die Verrohrungsgruppe ermöglicht die hydraulische Trennung des Fußbodenheizkreises von der Hauptheizungsanlage. Dies sorgt für eine unabhängige Regelung der Kreise und schützt die Komponenten der Gastherme vor Verunreinigungen. Die hydraulische Entkopplung trägt zur Stabilität des Betriebs und zur Verlängerung der Lebensdauer der Heizungsanlage bei.

Welche Komponenten sind in der Verrohrungsgruppe enthalten?

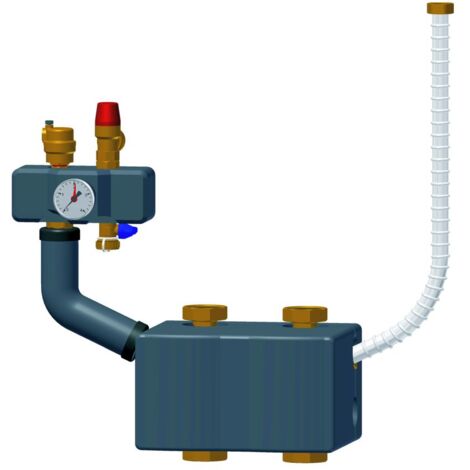

Die Gruppe besteht aus einem Plattenwärmetauscher, Anschlussverschraubungen, einem Handentlüfter, einem Wellrohrschlauch, einem Kappenventil, einer Sicherheitsgruppe mit Anschlussrohr sowie Dichtungen. Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP) reduzieren Wärmeverluste. Die Ausstattung umfasst zudem ein Thermometer, ein Manometer, einen Anschluss für ein Ausdehnungsgefäß, eine automatische Entlüftung und ein Absperrventil.

Welche technischen Merkmale zeichnen die Verrohrungsgruppe aus?

Die Verrohrungsgruppe ist für einen maximalen Betriebsüberdruck von 10 bar und eine maximale Betriebstemperatur von 110 °C ausgelegt. Der kvs-Wert beträgt 4,34. Die Anschlüsse haben einen Nenndurchmesser von 1 1/2 Zoll (40 mm) und sind als Innengewinde nach BSPT-Rp (ISO 7-1 / EN 10226-1) ausgeführt. Der Pumpenanschluss besitzt ein Außengewinde zylindrisch BSPP (ISO 228-1). Die Armaturen bestehen aus Messing, die Verrohrung aus Stahl. Die Verrohrungsgruppe ist für den Einsatz in Heizungsanlagen mit Fußbodenheizkreisen geeignet und lässt sich durch Verteilerbalken erweitern.

Wie ist die Verrohrungsgruppe für die Installation ausgelegt?

Die Verrohrungsgruppe ist mit Anschlussverschraubungen und einem Wellrohrschlauch ausgestattet, die eine einfache Integration ermöglichen. Die Wärmedämmschalen aus EPP unterstützen die Montage durch Wärmeisolierung. Das Produkt ist nicht für die Wandaufstellung vorgesehen und verfügt über keine integrierte Pumpe oder Servomotoren.

Technische Daten

• Leistung: 25 kW
• Übergangsleistung primär: 70/50 °C
• Übergangsleistung sekundär: 25/35 °C
• Maximaler Betriebsüberdruck: 10 bar
• Maximale Betriebstemperatur: 110 °C
• Kvs-Wert: 4,34
• Nenndurchmesser primär: 1 1/2 Zoll (40 mm)
• Nenndurchmesser sekundär: 1 1/2 Zoll (40 mm)
• Werkstoff Armaturen: Messing
• Werkstoff Verrohrung: Stahl
• Baulänge: 424 mm
• Bauhöhe: 427 mm
• Bautiefe: 205 mm

Die Wolf Verrohrungsgruppe Systemtrennung bietet eine effiziente und robuste Lösung zur hydraulischen Trennung von Fußbodenheizkreisen in Gasthermenanlagen. Mit einer Leistung von 25 kW, hochwertigen Materialien und integrierter Wärmedämmung unterstützt sie eine stabile und sichere Heizungsinstallation. Die Ausstattung mit Manometer, Thermometer und automatischer Entlüftung erleichtert die Überwachung und Wartung der Anlage.

Produktspezifikation

• Hersteller-Artikelnummer: 2072202
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Verrohrungsgruppe, Verteiler usw.
• Unterliegt EU Trinkwasserverordnung: Nein
• Baulänge: 424
• Bauhöhe: 427
• Bautiefe: 205
• Auslaufhahn: nein
• Mit Thermometer: ja
• Mit Sicherheitsventil: nein
• Mit Manometer: ja
• Mit Servomotor: nein
• Mit Anschluss Ausdehnungsgefäß: ja
• Leistung: 25
• Mediumtemperatur: 90
• Mit Passstück für Wärmezähler: nein
• Mit Wärmezähler: nein
• Nenndurchmesser primär: 1 1/2 Zoll (40)
• Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): nein
• Öffnungsdruck Sperrventil: 0,01
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Pumpenkugelhahn: nein
• Eingebaute Zirkulationspumpe: nein
• Wandaufstellung: nein
• Max. Arbeitsdruck: 10
• Sekundärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser sekundär: 1 1/2 Zoll (40)
• Mit Dreiwegeventil: nein
• Mit Wandbefestigungsbügel: nein
• Primärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Mit Regelventil: nein
• Mit Füßen: nein
• Kvs-Wert: 4,34
• Mit Absperrventil: ja
• Werkstoff Armaturen: Messing
• Werkstoff Verrohrung: Stahl
• Geeignet für Servomotoren: nein
• Geeignet für Heizung: ja
• Mit Wärmedämmung: ja
• Mit automatischer Entlüftung: ja
• Mit Anschluss Temperaturfühler: nein
• Mit Differenzdruckregler: nein
• Heizkreisregler erweiterbar: nein
• Verteilerbalken erweiterbar: ja
