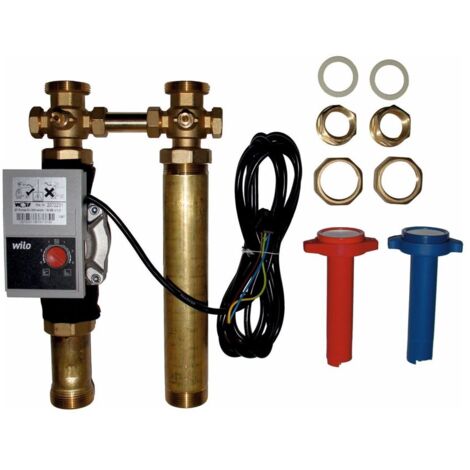

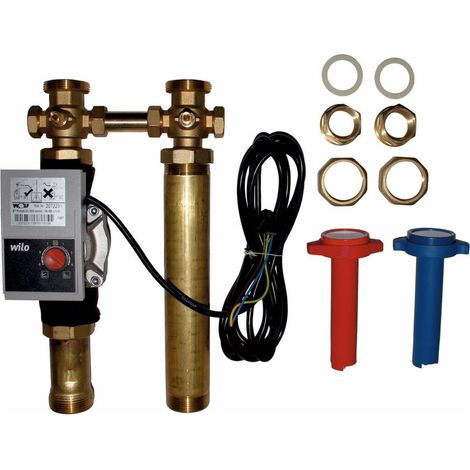

Wolf Verrohrungsgruppe Heizkreis für Systemtrennung, 2072138

Wolf Verrohrungsgruppe Heizkreis für Systemtrennung, 2072138

Die Wolf Verrohrungsgruppe Heizkreis für Systemtrennung ist eine hochwertige Lösung zur sicheren und effizienten Trennung von Heizkreisen. Ausgestattet mit einer selbstregelnden Hocheffizienzpumpe DN25-60 (EEI kleiner oder gleich 0,20) eignet sich diese Verrohrungsgruppe besonders für Heizsysteme mit einer Mediumtemperatur von bis zu 90 °C. Die Kombination aus Messingarmaturen und Stahlverrohrung sorgt für Langlebigkeit und Stabilität bei der Wärmeverteilung.

Wie ist die Verrohrungsgruppe aufgebaut?

Die Verrohrungsgruppe besteht aus robusten Stahlrohren und Messingarmaturen, die eine zuverlässige Verbindung und lange Lebensdauer ermöglichen. Die Baulänge beträgt 250 mm, die Bauhöhe 370 mm und die Bautiefe 257 mm. Die Gruppe ist mit einer Wärmedämmung versehen, die Wärmeverluste reduziert und die Energieeffizienz des Heizkreises verbessert. Ein integriertes Thermometer mit einem Anzeigebereich von 0 bis 120 °C ermöglicht die Überwachung der Systemtemperatur.

Welche Funktionen bietet die Hocheffizienzpumpe?

Die integrierte Hocheffizienzpumpe DN25-60 arbeitet selbstregelnd und erfüllt die Anforderungen der Verordnungen EC 547/2012 und EC 641/2009. Mit einem Energieeffizienzindex (EEI) kleiner oder gleich 0,20 sorgt sie für einen sparsamen Betrieb bei Heizleistungen von 27 bis 55 kW. Die Pumpe verfügt über einen Pumpenanschluss mit Außengewinde zylindrisch BSPP (ISO 228-1) und eine Einbaulänge von 180 mm. Der Öffnungsdruck des Sperrventils liegt bei 0,01 bar.

Für welche Anwendungen ist die Verrohrungsgruppe geeignet?

Die Verrohrungsgruppe ist für ungemischte Heizkreise konzipiert und eignet sich für den Einsatz in Heizsystemen, die eine Systemtrennung erfordern. Sie ist kompatibel mit Erweiterungen wie Verteilerbalken und Wärmeübertragern, jedoch nicht mit Heizkreisreglern oder Servomotoren. Die maximale Arbeitsdruckfestigkeit beträgt 10 bar, was den Einsatz in typischen Heizungsanlagen ermöglicht.

Welche Anschlüsse und Armaturen sind vorhanden?

Die Verrohrungsgruppe verfügt über einen primären Anschluss mit Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1 Zoll (25 mm) sowie einen sekundären Anschluss mit Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm). Ein Absperrventil ist integriert, während Auslaufhahn, Sicherheitsventil, Manometer, Servomotor, automatische Entlüftung, Wärmezähler und Differenzdruckregler nicht enthalten sind.

Technische Daten

• Baulänge: 250 mm
• Bauhöhe: 370 mm
• Bautiefe: 257 mm
• Leistung: 27 bis 55 kW
• Mediumtemperatur: 90 °C
• Nenndurchmesser primär: 1 Zoll (25 mm)
• Nenndurchmesser sekundär: 1 1/2 Zoll (40 mm)
• Maximaler Arbeitsdruck: 10 bar
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Energieeffizienzindex (EEI) der Pumpe: kleiner oder gleich 0,20
• Anzeigebereich Thermometer: 0 bis 120 °C

Die Wolf Verrohrungsgruppe Heizkreis für Systemtrennung bietet eine effiziente und langlebige Lösung für Heizsysteme mit Systemtrennung. Die integrierte Hocheffizienzpumpe mit niedrigem Energieverbrauch und die robuste Bauweise aus Messing und Stahl ermöglichen eine zuverlässige Wärmeverteilung bei Leistungen von 27 bis 55 kW und einer Mediumtemperatur von bis zu 90 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 2072138
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Verrohrungsgruppe, Verteiler usw.
• Unterliegt EU Trinkwasserverordnung: Nein
• Baulänge: 250
• Ausführung: ungemischter Heizkreis
• Bauhöhe: 370
• Bautiefe: 257
• Auslaufhahn: nein
• Mit Thermometer: ja
• Mit Sicherheitsventil: nein
• Mit Manometer: nein
• Mit Servomotor: nein
• Mit Anschluss Ausdehnungsgefäß: nein
• Leistung: 27 - 55
• Mediumtemperatur: 90
• Mit Passstück für Wärmezähler: nein
• Mit Wärmezähler: nein
• Nenndurchmesser primär: 1 Zoll (25)
• Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): ja
• Öffnungsdruck Sperrventil: 0,01
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Pumpenkugelhahn: nein
• Anzeigebereich Thermometer: 0 - 120
• Einbaulänge der Pumpe: 180
• Eingebaute Zirkulationspumpe: nein
• Wandaufstellung: nein
• Max. Arbeitsdruck: 10
• Sekundärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser sekundär: 1 1/2 Zoll (40)
• Mit Dreiwegeventil: nein
• Mit Wandbefestigungsbügel: nein
• Primärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Mit Regelventil: nein
• Mit Füßen: nein
• Mit Absperrventil: ja
• Werkstoff Armaturen: Messing
• Werkstoff Verrohrung: Stahl
• Geeignet für Servomotoren: nein
• Geeignet für Heizung: ja
• Mit Wärmedämmung: ja
• Mit automatischer Entlüftung: nein
• Mit Anschluss Temperaturfühler: nein
• Mit Differenzdruckregler: nein
• Heizkreisregler erweiterbar: nein
• Verteilerbalken erweiterbar: ja
• Wärmeübertrager erweiterbar: ja
