Wolf Verrohrungsgruppe Heizkreis drehzahlgeregelt mit PWM-Signal, DN 25-60

Wolf Verrohrungsgruppe Heizkreis drehzahlgeregelt mit PWM-Signal, DN 25-60

Die Wolf Verrohrungsgruppe Heizkreis drehzahlgeregelt mit PWM-Signal, DN 25-60, ist eine komplett montierte und hydraulisch sowie elektrisch geprüfte Einheit für ungemischte Heizkreise. Sie verfügt über eine hocheffiziente, drehzahlgeregelte Pumpe mit einem Energieeffizienzindex (EEI) von kleiner oder gleich 0,20 und ist für Heizleistungen von 27 bis 55 kW bei unterschiedlichen Temperaturdifferenzen ausgelegt. Typische Einsatzbereiche sind Heizsysteme mit einem einzelnen Heizkreis, da die Gruppe bei mehreren Heizkreisen nicht einsetzbar ist.

Wie ist die Verrohrungsgruppe aufgebaut und welche Komponenten sind enthalten?

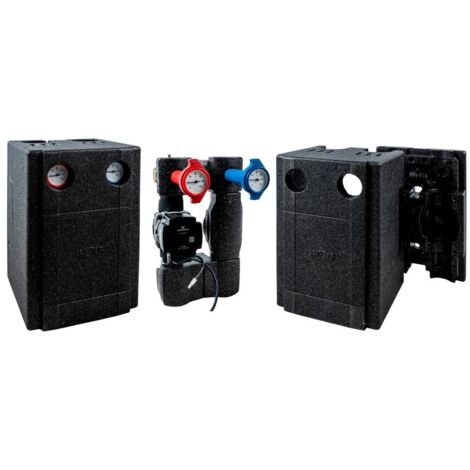

Die Verrohrungsgruppe besteht aus einer drehzahlgeregelten Hocheffizienzpumpe, die den Förderstrom in Abhängigkeit der Kesselspreizung regelt. Die Gruppe ist mit Kugelhähnen inklusive Thermometer im Vor- und Rücklauf ausgestattet sowie mit einer Schwerkraftbremse ohne Überströmventil. Die Verrohrung ist aus Stahl gefertigt, die Armaturen bestehen aus Messing. Die Anschlüsse sind unten flachdichtend mit 1½ Zoll und oben mit einer lösbaren Übergangsverschraubung auf Innengewinde 1 Zoll (DN25) ausgeführt. Die gesamte Gruppe ist mit Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP) versehen, die eine effiziente Wärmedämmung sicherstellen.

Welche Funktionen bietet die drehzahlgeregelte Pumpe mit PWM-Signal?

Die integrierte Hocheffizienzpumpe arbeitet drehzahlgeregelt und passt den Förderstrom automatisch an die Kesselspreizung an. Die Pumpe ist mit einem PWM-Rückmeldesignal ausgestattet, das Informationen über den aktuellen Betriebsstatus liefert, darunter die Leistungsaufnahme sowie das Vorliegen von Alarmen oder Warnungen. Diese Regelung sorgt für eine energieeffiziente und bedarfsgerechte Steuerung des Heizkreises.

Wie sind die Abmessungen und die Montageeigenschaften der Verrohrungsgruppe?

Die Verrohrungsgruppe hat die Maße 384 mm in der Höhe, 250 mm in der Breite und 260 mm in der Tiefe. Der Einbau ist flexibel gestaltet, da der Vorlauf einfach von links nach rechts getauscht werden kann. Bei der Montage auf einem Verteilerbalken ist keine zusätzliche Wandhalterung erforderlich, was die Installation vereinfacht und Platz spart.

Welche Leistungsdaten und Betriebsparameter sind relevant?

Die Verrohrungsgruppe ist für eine maximale Mediumtemperatur von 90 °C und einen maximalen Arbeitsdruck von 10 bar ausgelegt. Der Differenzdruck beträgt 150 mbar bei einem Volumenstrom von 2350 Litern pro Stunde. Die Heizleistung variiert je nach Temperaturdifferenz: bei 10 K bis 27 kW, bei 15 K bis 41 kW und bei 20 K bis 55 kW. Die Pumpe verfügt über einen Öffnungsdruck des Sperrventils von 0,01 bar.

Technische Daten

• Abmessungen (HxBxT): 384 x 250 x 260 mm
• Anschluss unten: flachdichtend 1½ Zoll
• Anschluss oben: lösbare Übergangsverschraubung auf IG 1 Zoll (DN25)
• Leistung: 27 bis 55 kW
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 10 bar
• Differenzdruck: 150 mbar bei 2350 l/h
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1), 2 Zoll (50)
• Werkstoff Armaturen: Messing
• Werkstoff Verrohrung: Stahl
• Energieeffizienzindex (EEI): kleiner oder gleich 0,20
• Thermometer-Anzeigebereich: 0 bis 120 °C

Die Wolf Verrohrungsgruppe Heizkreis drehzahlgeregelt mit PWM-Signal bietet eine effiziente und zuverlässige Lösung für die Regelung eines einzelnen Heizkreises. Mit ihrer drehzahlgeregelten Hocheffizienzpumpe und der integrierten Förderstromregelung passt sie sich optimal an die Kesselspreizung an und unterstützt so eine energiesparende Betriebsweise. Die robuste Bauweise mit Messingarmaturen und Stahlverrohrung sowie die kompakte Bauform mit Wärmedämmung machen sie zu einer langlebigen und platzsparenden Komponente in modernen Heizsystemen.

Produktspezifikation

• Hersteller-Artikelnummer: 2072137
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Verrohrungsgruppe, Verteiler usw.
• Baulänge: 250
• Ausführung: ungemischter Heizkreis
• Bauhöhe: 370
• Bautiefe: 257
• Mit Wärmedämmung: ja
• Auslaufhahn: nein
• Mit Thermometer: ja
• Mit Sicherheitsventil: nein
• Mit Manometer: nein
• Mit Servomotor: nein
• Mit Anschluss Ausdehnungsgefäß: nein
• Mit automatischer Entlüftung: nein
• Leistung: 27 - 55
• Mediumtemperatur: 90
• Mit Passstück für Wärmezähler: nein
• Mit Wärmezähler: nein
• Nenndurchmesser primär: 1 Zoll (25)
• Mit Anschluss Temperaturfühler: nein
• Mit Differenzdruckregler: nein
• Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): ja
• Öffnungsdruck Sperrventil: 0,01
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser Pumpenanschluss: 2 Zoll (50)
• Mit Pumpenkugelhahn: nein
• Heizkreisregler erweiterbar: nein
• Verteilerbalken erweiterbar: ja
• Wärmeübertrager erweiterbar: ja
• Anzeigebereich Thermometer: 0 - 120
• Geeignet für Ethanol: ja
• Einbaulänge der Pumpe: 130
• Eingebaute Zirkulationspumpe: nein
• Wandaufstellung: nein
• Max. Arbeitsdruck: 10
• Sekundärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser sekundär: 1 1/2 Zoll (40)
• Mit Dreiwegeventil: nein
• Mit Wandbefestigungsbügel: nein
• Primärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Mit Regelventil: nein
• Mit Füßen: nein
• Mit Absperrventil: nein
• Werkstoff Armaturen: Messing
• Werkstoff Verrohrung: Stahl
• Geeignet für Servomotoren: nein
• Geeignet für Heizung: ja
