Wolf Verteilerbalken 3 Kreise für Verrohrungsgruppen DN 25 und DN 32

Wolf Verteilerbalken 3 Kreise für Verrohrungsgruppen DN 25 und DN 32

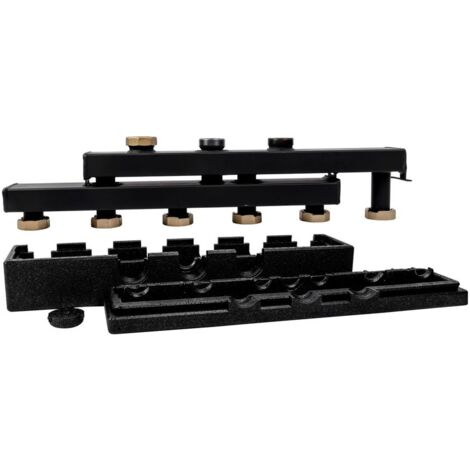

Der Wolf Verteilerbalken 3 Kreise ist für Verrohrungsgruppen mit den Nenndurchmessern DN25 und DN32 ausgelegt. Er verfügt über thermisch getrennte Vor- und Rückläufe für drei Heizkreise und ist mit Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP) isoliert. Die flachdichtenden Anschlüsse oben und unten sind jeweils mit Überwurfmuttern in der Größe 1½ Zoll versehen. Die kesselseitigen Anschlussstutzen sind dreh- oder versetzbar, was eine flexible Anpassung an den heizkreisseitigen Vorlauf ermöglicht. Eine beiliegende Wandhalterung erleichtert die Montage.

Wie ist der Verteilerbalken konstruiert und welche Anschlussmöglichkeiten bietet er?

Der Verteilerbalken besteht aus robustem Stahl und ist als Verteiler/Sammler mit thermisch getrennten Vor- und Rückläufen für drei Verrohrungsgruppen ausgeführt. Die Anschlüsse oben und unten sind flachdichtend mit Überwurfmuttern in der Größe 1½ Zoll (40 mm). Die Abzweigungen verfügen über Außengewinde nach ISO 228-1. Insgesamt sind sieben Abzweige mit zwei Verzweigungsrichtungen vorhanden.

Welche technischen Leistungsdaten und hydraulischen Eigenschaften hat der Verteilerbalken?

Der Verteilerbalken hat einen kvs-Wert von 12,5 und ist für einen maximalen Volumenstrom von 4500 Litern pro Stunde ausgelegt. Der Druckverlust beträgt 130 mbar bei 4500 l/h und 40 mbar bei 2500 l/h. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C. Das Gerät ist für verschiedene Medien geeignet, darunter Heizungswasser, Leitungswasser, Glykol und Kühlwasser.

Welche Ausstattungsmerkmale und Montagemöglichkeiten sind vorhanden?

Der Verteilerbalken ist mit Design-Wärmedämmschalen aus EPP isoliert, um Wärmeverluste zu reduzieren. Eine Wandbefestigung ist durch beiliegende Wandhalterungen möglich. Das Produkt ist für den Einbau vorgesehen und wird mit Befestigungsmaterial geliefert. Es verfügt über keine integrierten Entlüftungen oder Absperrventile.

Technische Daten

• Anzahl der Kreise: 3
• Nenndurchmesser Verrohrungsgruppen: DN25 und DN32
• Anschlussgröße oben und unten: 1 1/2 Zoll (40 mm), flachdichtend mit Überwurfmuttern
• Material: Stahl
• Kvs-Wert: 12,5
• Maximaler Volumenstrom: 4500 l/h
• Druckverlust: 130 mbar bei 4500 l/h, 40 mbar bei 2500 l/h
• Maximale Mediumtemperatur: 110 °C
• Abmessungen (HxBxT): 168 x 750 x 140 mm
• Isolierung: Design-Wärmedämmschalen aus EPP
• Anzahl der Abzweige: 7
• Abstand zwischen den Abzweigungen: 125 mm

Der Wolf Verteilerbalken 3 Kreise bietet eine flexible und effiziente Lösung für die Verteilung von Heizungswasser in Anlagen mit mehreren Heizkreisen. Mit seinen thermisch getrennten Vor- und Rückläufen, der robusten Stahlkonstruktion und der integrierten Wärmedämmung eignet er sich für den Einbau in vielfältigen Heizsystemen. Die Anschlussmöglichkeiten und die beiliegende Wandhalterung erleichtern die Installation und Anpassung an bestehende Systeme.

Produktspezifikation

• Hersteller-Artikelnummer: 2072198
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Verrohrungsgruppe, Verteiler usw.
• Montageart: Einbau
• Baulänge: 750
• Ausführung: Verteiler/Sammler
• Bauhöhe: 168
• Bautiefe: 140
• Form: Durchgang mit geraden Abzweigen
• Mit Entlüftung: nein
• Werkstoff: Stahl
• Geeignet für Glykol: ja
• Anzahl der Abzweige: 7
• Mit Befestigungsmaterial: ja
• Länge Verteiler: 750
• Anzahl der Verzweigungsrichtungen: 2
• Venturidüse: ohne
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40)
• Geeignet für Pressluft: nein
• Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Isolierung: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Wandbefestigungsbügel: ja
• Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40)
• Abstand zwischen den Abzweigungen: 125
• Mit Füßen: nein
• Mit Absperrventil: nein
• Nenndurchmesser Anschluss 1: 1 1/2 Zoll (40)
• Geeignet für Kühlwasser: ja
• Systemgebunden: nein
• Typenzulassung nach BBR/EKS: nein
