Wolf Winkeladapter 2x DN 75 auf 50x140mm, 2577594

Wolf Winkeladapter 2x DN 75 auf 50x140mm, 2577594

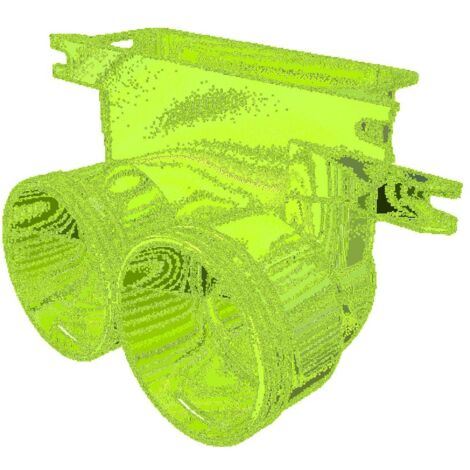

Der Wolf Winkeladapter 2x DN 75 auf 50x140 mm ist ein 90°-Übergang aus Kunststoff, der eine sichere und werkzeuglose Verbindung von zwei Rundkanälen DN75 mit einem Flachkanal 50x140 ermöglicht. Er eignet sich besonders für die Installation innerhalb von Betondecken und ist für den Einsatz in Wohnungs-Lüftungssystemen konzipiert.

Wie verbindet der Wolf Winkeladapter Rund- und Flachkanäle?

Der Winkeladapter stellt einen zentrischen Übergang zwischen zwei Rundkanälen mit einem Nenndurchmesser von 75 mm und einem Flachkanal mit den Maßen 50 x 140 mm her. Die Verbindung erfolgt ohne Werkzeug, was die Montage vereinfacht. Für eine dichte Verbindung sind ein Klick- und Dichtring beziehungsweise ein Dichtring für den Flachkanal erforderlich, diese sind nicht im Lieferumfang enthalten.

Welche technischen Eigenschaften und Normen erfüllt der Winkeladapter?

Der Adapter ist aus lebensmittelechtem Polypropylen (PP) gefertigt, das antistatisch und antimikrobiell wirkt. Er hält einer Betriebstemperatur von minus 20 bis plus 60 Grad Celsius stand und ist druckfest bis zu einer Betondeckung von 200 mm. Die Systemdichtheit beträgt plus/minus 2.000 Pascal, was der Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3 entspricht. Das Brandverhalten ist klassifiziert als Klasse E nach EN 13501-1. Alle Eigenschaften wurden unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert.

Für welche Anwendungen ist der Wolf Winkeladapter geeignet?

Der Adapter ist speziell für den Einsatz in Lüftungssystemen innerhalb von Betondecken konzipiert. Durch seine Materialeigenschaften und die hohe Dichtheit eignet er sich für Wohnungs-Lüftungen, bei denen eine sichere und langlebige Verbindung zwischen Rund- und Flachkanälen erforderlich ist.

Technische Daten

• Anschluss 1 (Flachkanal): 50 x 140 mm
• Anschluss 2 (Rundkanal): DN 75
• Werkstoff: Polypropylen (PP), Kunststoff
• Betriebstemperatur: -20 bis +60 °C
• Systemdichtheit: ±2.000 Pa
• Dichtheitsklasse: D nach DIN EN 12237 / ATC2 nach EN 16798-3
• Brandverhalten: Klasse E nach EN 13501-1
• Druckfestigkeit: bis 200 mm Beton
• Materialeigenschaften: antistatisch, antimikrobiell, lebensmittelecht
• Ausführung: zentrisch

Der Wolf Winkeladapter 2x DN 75 auf 50x140 mm bietet eine zuverlässige und werkzeuglose Verbindung zwischen Rund- und Flachkanälen in Lüftungssystemen. Mit seiner hohen Dichtheit, der Druckfestigkeit bis 200 mm Beton und den geprüften Materialeigenschaften ist er eine geeignete Lösung für den Einbau in Betondecken bei Wohnungs-Lüftungen.

Produktspezifikation

• Hersteller-Artikelnummer: 2577594
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Anschluss 1: Kanalverbindungsprofil
• Werkstoffgüte: Polypropylen (PP)
• Werkstoff: Kunststoff
• Nennbreite Kanal Anschluss 1: 140
• Nennhöhe Kanal Anschluss 1: 50
• Max. Mediumtemperatur (Dauerbetrieb): 60
• Nenndurchmesser Kanal, Anschluss 2: 75
• Ausführungsform: zentrisch
• Mit vormontierter Dichtung, Anschluss 2: nein
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
