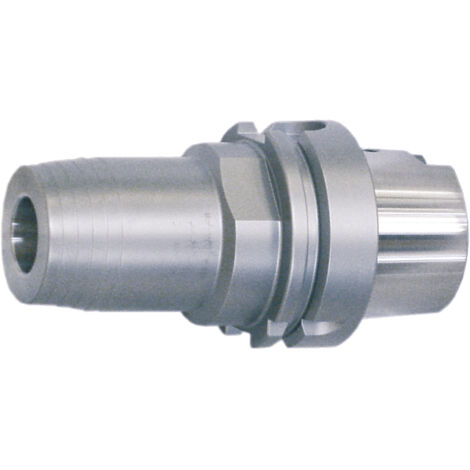

Hydrodehnspannfutter DIN69893A HSK-A63 18x90mm WTE

15 € Rabatt ab 300 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Reidl GmbH & Co. KG

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das WTE Hydro-Dehnspannfutter D69893A ist ein hochpräzises Werkzeugaufnahme-System mit Innenkühlung, das nach DIN 69893 gefertigt ist. Es bietet eine hervorragende Rundlaufgenauigkeit und ist ideal für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen geeignet. Der automatische Werkzeugwechsel wird durch die spezielle Konstruktion unterstützt.

Technische daten

HSK: 63

Durchmesser d1: 18 mm

Durchmesser d2: 40 mm

Durchmesser d3: 50 mm

Länge l1: 90 mm

Länge l2: 49 mm

Länge l3: 10 mm

Länge l4: 46 mm

Gewinde: M12 x 1

Schlüsselweite: 5 mm

Härte: 52 ± 2 HRC

Zugfestigkeit: 1600–1800 N/mm²

Kegel nach DIN 254

Kegelwinkeltoleranz: AT3

Rundlaufgenauigkeit: max. 0,003 mm

Wuchtgüte: G 2.5 bei 25000 min-1

Maximale Drehzahl: 40000 min-1

Optimale Einsatztemperatur: 20–50 °C

Kühlmitteldruck max.: 80 bar

Verstellweg: 10 mm

Kompatibilität und Zubehör

Geeignet für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen

Lieferumfang: Hydro-Dehnspannfutter mit Sechskant-Quergriffschlüssel

Installation

Die Installation erfolgt durch das Komprimieren von Hydrauliköl mittels des Sechskant-Quergriffschlüssels, wodurch der Hydraulikspannsatz aktiviert wird.
