Allgemeine Beschreibung

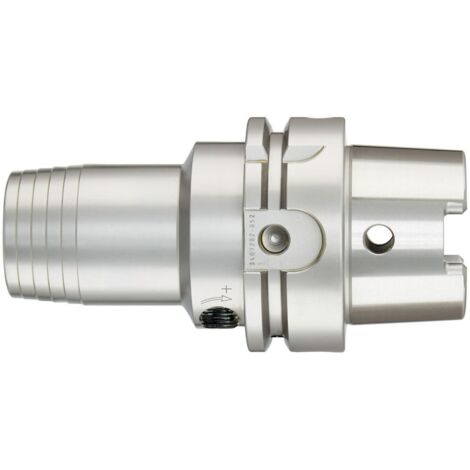

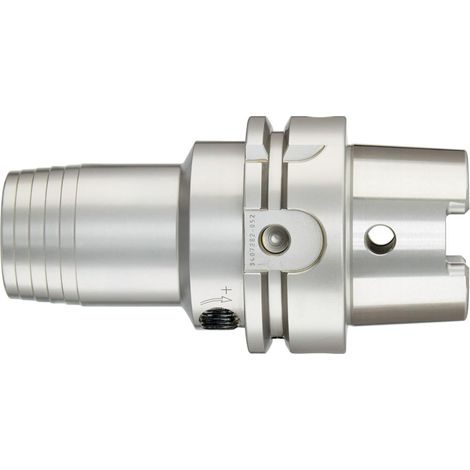

Das WTE Hydro-Dehnspannfutter D69893A ist ein hochpräzises Werkzeugaufnahme-System mit Innenkühlung, das nach DIN 69893 gefertigt ist. Es bietet eine hervorragende Rundlaufgenauigkeit und ist ideal für den Einsatz in Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen. Das Futter ist für den automatischen Werkzeugwechsel geeignet und wird mit einem Sechskant-Quergriffschlüssel geliefert.Technische daten
- HSK: 63
- Durchmesser d1: 14 mm
- Durchmesser d2: 34 mm
- Durchmesser d3: 50 mm
- Länge l1: 85 mm
- Länge l2: 46 mm
- Länge l3: 10 mm
- Länge l4: 40 mm
- Gewinde: M10 x 1
- Schlüsselweite: 5 mm
- Härte: 52 ± 2 HRC
- Zugfestigkeit: 1600–1800 N/mm²
- Kegel nach DIN 254
- Kegelwinkeltoleranz: AT3
- Rundlaufgenauigkeit: max. 0,003 mm
- Wuchtgüte: G 2.5 bei 25000 min-1
- Maximale Drehzahl: 40000 min-1
- Optimale Einsatztemperatur: 20–50 °C
- Kühlmitteldruck max.: 80 bar
- Verstellweg: 10 mm
Kompatibilität und Zubehör
- Geeignet für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen
- Lieferumfang: Hydro-Dehnspannfutter mit Sechskant-Quergriffschlüssel
Installation
- Die Installation erfolgt mittels Hydrauliköl, das durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert wird.
Anwendung
- Ideal für den automatischen Werkzeugwechsel in der Metall- und Holzbearbeitung.
