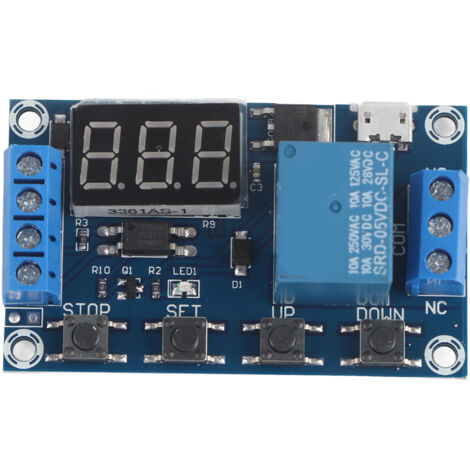

Xiuganpo Verzögerungsschaltermodul Ein/Aus, Hochleistungs-5V-USB-Timermodul DC 6V-30V, einstellbar -40℃-85℃ mit LED-Digitalanzeige für Netzteile

Eigenschaften:

1. Große DC-Stromversorgungsspannung von 6 V bis 30 V, unterstützt Micro-USB-5,0-V-Stromversorgung, sehr bequem zu bedienen
2. Das Modul unterstützt den Verpolungsschutz und es gibt eine STOP-Taste für die Not-Aus-Funktion
3. Schlafmodus hinzugefügt, schaltet das Display automatisch aus, wenn 5 Minuten nach der Aktivierung keine Bedienung erfolgt, und Sie können eine beliebige Taste drücken, um es aufzuwecken
4. Sie können verschiedene OP-, CL-, LOP-Parameter einstellen, diese Parameter wurden unabhängig voneinander und jeweils gespeichert
5. Bei einem Stromausfall werden alle eingestellten Parameter automatisch gespeichert

Spezifikation:

Eigenschaften:
Breite DC-Versorgungsspannung von 6 V bis 30 V, unterstützt Micro-USB-5,0-V-Stromversorgung, sehr bequem zu bedienen.
Die Benutzeroberfläche ist klar, einfach und leistungsstark, leicht zu verstehen und erfüllt fast alle Ihre Anforderungen.< br>Das Modul unterstützt den Reverse-Input-Schutz und es gibt eine STOP-Taste für die Not-Aus-Funktion.
Schlafmodus hinzugefügt, das Display wird automatisch ausgeschaltet, wenn innerhalb von 5 Minuten nach der Aktivierung keine Bedienung erfolgt, und Sie können zum Aufwecken eine beliebige Taste drücken es hoch.
Sie können verschiedene OP-, CL-, LOP-Parameter einstellen, diese Parameter waren unabhängig voneinander und wurden jeweils gespeichert.
Alle eingestellten Parameter werden automatisch gespeichert, wenn es zu einem Stromausfall kommt.
Mit optischer Funktion Kopplungsisolierung, verbesserte Anti-Interferenz-Fähigkeit, Leiterplatte auf Industrieniveau.
Spezifikationen:
Spannung: 6 V ~ 30 V (unterstützt Micro-USB 5,0 V)
Triggersignalquelle: Hochspannungspegel-Trigger (3,0 V ~ 24 V). ), Signalerde und Systemerde sind nicht verbunden, um die Entstörungsfähigkeit des Systems zu verbessern (oder Sie können sie verbinden).
Belastbarkeit: DC 30V 5A, AC 220V 5A
Ruhestrom: 20mA
Betriebsstrom: 50mA
Betriebstemperatur: -40℃~85℃
Größe: Ca. 6,2*3,8*1,7cm / 2,44*1,49*0,67"
Zeitbereich: 0,1 Sekunden bis 999 Minuten (stufenlos einstellbar)
Anleitung:
Betriebsmodus:
P1: Nach dem Auslösen des Signals wird der Schalter angeschlossen für „OP“-Zeit, dann innerhalb der „OP“-Zeit getrennt:
P1.1: Wenn erneut Triggersignal, ist es ungültig.
P1.2: Wenn erneut Triggersignal, wird die Zeitmessung neu gestartet .3: Bei erneutem Auslösen des Signals wird der Schalter getrennt, die Zeitmessung gestoppt
P-2: Nach dem Auslösen des Signals wird der Schalter für die Zeit „CL“ getrennt, dann wird der Schalter für die Zeit „OP“ angeschlossen und nach der Zeitmessung getrennt br>P3.1: Nach dem Auslösen des Signals wird der Schalter für die Zeit „OP“ verbunden, dann wird der Schalter für die Zeit „CL“ getrennt und wenn das Triggersignal während der Schleife eingegeben wird, wird der Schalter getrennt und die Zeitmessung der Schleife gestoppt.
P3.2: Nach dem Einschalten ist kein Triggersignal erforderlich, der Schalter wird für die Zeit „OP“ verbunden, dann für die Zeit „CL“ getrennt und die Schleifenzeiten (LOP) können eingestellt werden
P-4: Signalhaltefunktion Bei anliegendem Triggersignal wird die Zeitmessung zurückgesetzt, der Schalter bleibt angeschlossen; Wenn das Signal verschwindet, wird die Verbindung nach der „OP“-Zeit unterbrochen. Wenn während der Zeitmessung ein Signal vorhanden ist, wird die Zeitmessung zurückgesetzt.
OP: Verbindungszeit. CL: Trennzeit. LOP: Schleifenzeiten (1~999, „---“ steht für unendliche Zeiten)
Alle oben genannten Parameter sind unabhängig voneinander, aber alle Modi verwenden dieselben Parameter. Wenn Sie beispielsweise in P1.1 die OP-Zeit auf 5 Sekunden einstellen und dann zu P1.2 wechseln, beträgt die OP-Zeit in P1.2 ebenfalls 5 Sekunden.

Drücken Sie die SET-Taste auf der Hauptschnittstelle (display000), es werden OP(CL, LOP) und die entsprechende Zeit angezeigt.
Wenn es nur den OP-Modus gibt (z. B. P1.1, P1.2, P1.3), drücken Sie die SET-Taste, um nur OP und die entsprechende Zeit anzuzeigen.
Wenn es die Modi OP, CL, LOP gibt (z. B. P3.1, P3.2), drücken Sie die SET-Taste, um OP, CL, LOP und die entsprechende Zeit anzuzeigen.
Drücken Sie nach dem Einstellen des Modus die SET-Taste an der Hauptschnittstelle, um die Parameter des aktuellen Modus zu überprüfen.

So wählen Sie den Zeitbereich aus:
Nachdem Sie die Parameter im Schnittstellenauswahlmodus eingestellt haben, drücken Sie die STOP-Taste, um den Zeitbereich auszuwählen:
XXX. Wenn der letzte Dezimalpunkt aufleuchtet, beträgt der Zeitbereich 1 Sek. bis 999 Sek.
XX.X Wenn der vorletzte Dezimalpunkt aufleuchtet, beträgt der Zeitbereich 0,1 Sek. bis 99,9 Sek.
X.X.X. Wenn alle Dezimalpunkte aufleuchten, liegt der Zeitbereich zwischen 1 Minute und 999 Minuten.
Wenn Sie OP beispielsweise auf 3,2 Sekunden einstellen, leuchtet der vorletzte Punkt auf und es wird 03,2 angezeigt.

So stellen Sie den Parameter ein:
1. Stellen Sie sicher, dass der Betriebsmodus aktiviert ist.
2. Je nach Betriebsmodus halten Sie an der Hauptschnittstelle (nach dem Einschalten blinkt der aktuelle Modus und dann die Hauptschnittstelle) die SET-Taste 2 Sekunden lang gedrückt, um die Modusauswahlschnittstelle aufzurufen, und drücken Sie dann die AUF- und AB-Tasten, um den Modus auszuwählen (P1.1). ~P-4)
3. Nachdem Sie den Modus ausgewählt haben, drücken Sie kurz die SET-Taste, um den entsprechenden Parameter einzustellen. Anschließend blinkt der Parameter, den Sie einstellen möchten. Drücken Sie die AUF- und AB-Taste, um den Wert einzustellen, und drücken Sie dann die STOP-Taste, um den Zeitbereich auszuwählen. Drücken Sie die SET-Taste, um den nächsten Parameter einzustellen.
4. Nachdem Sie den Modusparameter eingestellt haben, halten Sie die SET-Taste 2 Sekunden lang gedrückt. Anschließend blinkt der aktuelle Modus und Sie kehren zur Hauptschnittstelle zurück.
Hauptschnittstelle: Wenn das Relais nicht funktioniert, wird „000“ angezeigt (kein Dezimalpunkt); Wenn das Relais arbeitet, wird der Dezimalpunkt angezeigt
Modusauswahlschnittstelle: Zum Aufrufen die SET-Taste gedrückt halten. Halten Sie nach der Einstellung die SET-Taste gedrückt, um zur Hauptschnittstelle zurückzukehren.

Relais-Aktivierungsmodus:
1. NEIN: Die Verbindung ist während der OP-Zeit erlaubt.
2. AUS: Verbindung ist nicht erlaubt, immer ausgeschaltet.
Drücken Sie die STOP-Taste an der Hauptschnittstelle, um zwischen EIN und AUS zu wechseln. Der aktuelle Status blinkt und kehrt dann zur Hauptschnittstelle zurück. (Dies ist eine Not-Aus-Funktion, die zum Trennen des Relais verwendet wird.)

Schlafmodus:
C-P-Schlafmodus: wenn kein Betrieb erfolgt
