XL6009E1 Einstellbares DC-DC-Spannungswandlungsmodul, Leistungsverstärker
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Entdecken Sie unser leistungsstarkes XL6009E1-Spannungswandlermodul, das für hohe Leistung und Zuverlässigkeit entwickelt wurde. Dieses nicht-isolierte Aufwärtswandlermodul eignet sich ideal für eine Vielzahl von Anwendungen, die eine stabile und effiziente Spannungserhöhung erfordern.
Das Herzstück dieses Moduls ist der XL6009E1-Chip, der mit Hochfrequenz-Schalttechnologie für überragende Leistung sorgt.
Es ist in der Lage, einen beeindruckenden Schaltstrom von 4 A zu verarbeiten.Es zeichnet sich durch seine extrem breiten Spannungsbereiche aus:
- Ultrabreiter Eingangsspannungsbereich: von 3 V bis 32 V, mit einem optimalen Betriebsbereich von 5 V bis 32 V.
- Ultrabreiter Ausgangsspannungsbereich: einstellbar von 5 V bis 40 V.
Seine Energieeffizienz ist bemerkenswert und erreicht dank des integrierten hocheffizienten 4-A-MOSFET-Transistors bis zu 94 %.
Die sehr hohe Schaltfrequenz von 400 kHz ermöglicht die Verwendung kleinerer Filterkondensatoren, wodurch die Restwelligkeit auf ca. 50 mV reduziert und die Gesamtgröße minimiert wird.**Detaillierte Spezifikationen:**
- **Modell:** XTW6009 (Boost-Modul)
- **Typ:** Nicht-isolierte Aufwärtswandlung, nicht-synchrone Gleichrichtung.
- **Eingang Stromstärke: **Spitzenstrom 4 A (empfohlener Dauerbetrieb ≤ 1,5 A).
- **Leerlaufstrom:** ~18 mA (z. B. 5 V Eingang / 8 V Ausgang). Steigt mit der Spannung.
- **Umwandlungseffizienz:** Bis zu <94 % (variiert je nach Spannungsdifferenz).
- **Regelgenauigkeit:** Spannung und Last: ±0,5 %.
- **Betriebstemperatur:** Von -40 °C bis +85 °C.
- **Abmessungen:** 43 mm (L) x 21 mm (B) x 14 mm (H) / 1,7" x 0,8" x 0,6".
- **Gewicht:** 13 Gramm.

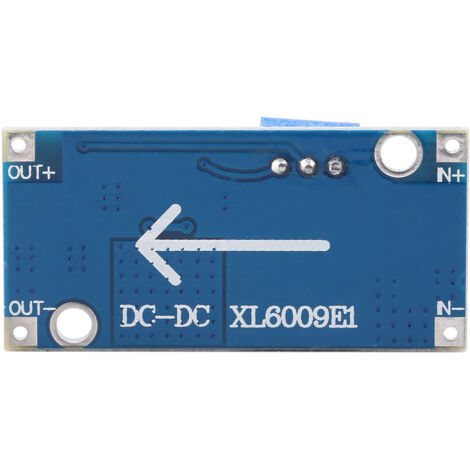

- **Anschlüsse:** IN+ (Eingang +), IN- (Eingang -), OUT+ (Ausgang +), OUT- (Ausgang -).
**Leistungsbeispiele (nur zur Orientierung):**
- 5 V Eingang / 12 V Ausgang: Ausgangsstrom 0,8 A, Leistung 9,6 W.
- Eingang 7,4 V / Ausgang 12 V: Ausgangsstrom 1,5 A, Leistung 18 W.
- Eingang 12 V / Ausgang 15 V: Ausgangsstrom 2 A, Leistung 30 W.
- Eingang 12 V / Ausgang 19 V: Ausgangsstrom 1,5 A, Leistung 28,5 W.
**Ihr Paket enthält:**
1 x Aufwärtswandler (Step-up-Modul).
Eigenschaften
- MarkeLEDE
- UmwandlungstypDC zu AC
- ManoMano Art.-NrME102799901
- MMID781234145927
- HerstellerreferenzZLQ0404[ym]-23212
- EAN1272524612321
