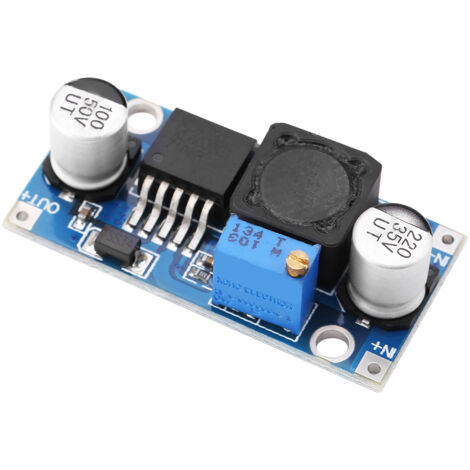

XL6009E1 Einstellbares DC/DC-Aufwärtswandlermodul für Netzteile

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken Aufwärtswandler XL6009E1, entwickelt für Ihre anspruchsvollen Elektronikprojekte. Dieser nicht-isolierte Aufwärtswandler nutzt den XL6009E1-Chip mit Hochfrequenz-Schalttechnologie und garantiert so überragende Leistung und bemerkenswerte Effizienz. Er zeichnet sich durch einen extrem weiten Eingangsspannungsbereich von 3 V bis 32 V aus, mit einem optimalen Betriebsbereich von 5 V bis 32 V. Die Ausgangsspannung ist in einem beeindruckenden Bereich von 5 V bis 40 V einstellbar. Mit einem Schaltstrom von 4 A und einem hocheffizienten integrierten MOSFET-Transistor erreicht er einen Wirkungsgrad von bis zu 94 %. Die sehr hohe Schaltfrequenz von 400 kHz ermöglicht den Einsatz kleiner Filterkondensatoren und reduziert so Restwelligkeit und Gesamtlautstärke. Es handelt sich um einen nicht-isolierten, nicht-synchronen, gleichgerichteten Aufwärtswandler. Zu den Hauptmerkmalen gehören: eine Eingangsspannung von 3 V bis 32 V (optimal: 5 V bis 32 V), eine einstellbare Ausgangsspannung von 5 V bis 40 V, ein Schaltstrom von 4 A (im Dauerbetrieb wird ein Strom von maximal 1,5 A empfohlen), ein Wirkungsgrad von bis zu 94 %, eine Schaltfrequenz von 400 kHz, eine Restwelligkeit von ca. 50 mV, eine ausgezeichnete Last- und Spannungsregelung von ±0,5 % sowie ein breiter Betriebstemperaturbereich von -40 °C bis +85 °C. Der Stromverbrauch im Leerlauf beträgt ca. 18 mA (z. B. bei 5 V Eingangsspannung und 8 V Ausgangsspannung). Die Anschlüsse sind deutlich gekennzeichnet: IN+ (positiver Eingang), IN- (negativer Eingang), OUT+ (positiver Ausgang), OUT- (negativer Ausgang). Das Modul ist 43 mm lang, 21 mm breit und 14 mm hoch (1,7 x 0,8 x 0,6 Zoll) und wiegt ca. 13 Gramm. Beispielhafte Leistungsdaten: Bei einer Eingangsspannung von 5 V und einer Ausgangsspannung von 12 V beträgt der Ausgangsstrom ca. 0,8 A und die Leistungsaufnahme 9,6 W. Bei einer Eingangsspannung von 7,4 V und einer Ausgangsspannung von 12 V beträgt der Ausgangsstrom ca. 1,5 A und die Leistungsaufnahme 18 W. Bei einer Eingangsspannung von 12 V und einer Ausgangsspannung von 19 V beträgt der Ausgangsstrom ca. 1,5 A und die Leistungsaufnahme 28,5 W. Im Lieferumfang enthalten: 1 Aufwärtswandler (Modul).
