Strumento di misura multifunzione digitale

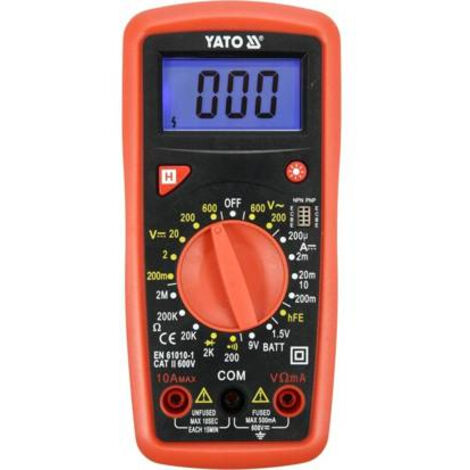

Il multimetro universale YT-73081 con intervallo manuale per ogni misurazione consente di effettuare misurazioni elettriche di base e avanzate. Un'ulteriore e utile opzione è il test della batteria da 1,5 V e 9 V, che consente di verificare la tensione della batteria sotto carico, aiutando a valutarne le condizioni e a confermare o escludere la necessità di sostituirla.

Misurazioni di base:

• Misurazione della tensione CA: TENSIONE CA 0-600 V
• Misurazione della tensione CC: CORRENTE CC 0-600 V
• Misurazione della corrente CC: CC 0-10 A
• Misurazione della resistenza: 0-2 MΩ
• Test diodi: IF 1 mA, UR 2,4 V
• Test di continuità del circuito: 0-100 Ω

Misurazioni aggiuntive:

• Test transistor HFe: 0-1000, test integrato Jack
• Test della batteria da 1,5 V con una resistenza di carico di circa 3 kΩ
• Test della batteria da 9 V con una resistenza di carico di circa 900 Ω

Precisione di misura

Esempio di determinazione della precisione nella misurazione della tensione CA. Calcolo per il risultato della misurazione: 235 V

• La precisione di misurazione del misuratore YT-73081 per questo intervallo è: ±(2% + 10), risoluzione 1 V
• Formula per il calcolo dell'errore di misurazione: (Risultato della misurazione x 2%) + 10 x risoluzione
• Calcolo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Risultato comprensivo dell'errore di misurazione per il display a 235 V = 235 ± 14,7 V*

• Risultato comprensivo dell'errore di misurazione per il display di misurazione della tensione CC: 12 V = 12 ± 0,146 V

Una tabella con la risoluzione e la precisione per una misurazione specifica, consultare il manuale utente.

*Il misuratore YT-73081 non dispone di una funzione di misurazione del vero valore efficace (RMS); pertanto, il risultato mostrato sopra è solo il vero valore efficace della tensione CA con una forma d'onda sinusoidale corretta.

Funzioni integrate:

• Test batteria da 1,5 V e 9 V: il misuratore assorbe una piccola quantità di corrente dalla batteria durante il test, fornendo il 100% delle informazioni necessarie per determinare se la fonte di alimentazione è in grado di alimentare il dispositivo. Per informazioni complete, si consiglia di misurare prima la tensione CC e quindi confrontare il risultato con la lettura del test della batteria. Un calo di tensione eccessivo o una tensione insufficiente sono un chiaro segnale che l'alimentatore deve essere sostituito. DATA HOLD [H]: mantiene il valore attualmente misurato sul display. Informazioni aggiuntive: Display LCD, valore massimo visualizzato: 1999 Retroilluminazione del display Segnale acustico durante la prova di continuità per resistenze inferiori a 30 Ω Sonda inclusa Protezione da sovraccarico per misure di corrente di piccola entità; nessun fusibile per misure di corrente fino a 10 A Custodia in ABS + fondina (involucro in gomma per proteggere il misuratore da danni meccanici) Indicatore di batteria scarica Alimentazione: due batterie AAA da 1,5 V Attenzione! Quando si misurano valori sconosciuti con un misuratore con selezione manuale dell'intervallo tramite manopola, le misurazioni devono essere eseguite in sequenza dall'intervallo più ampio a quello più preciso, altrimenti si rischia di danneggiare il dispositivo.
