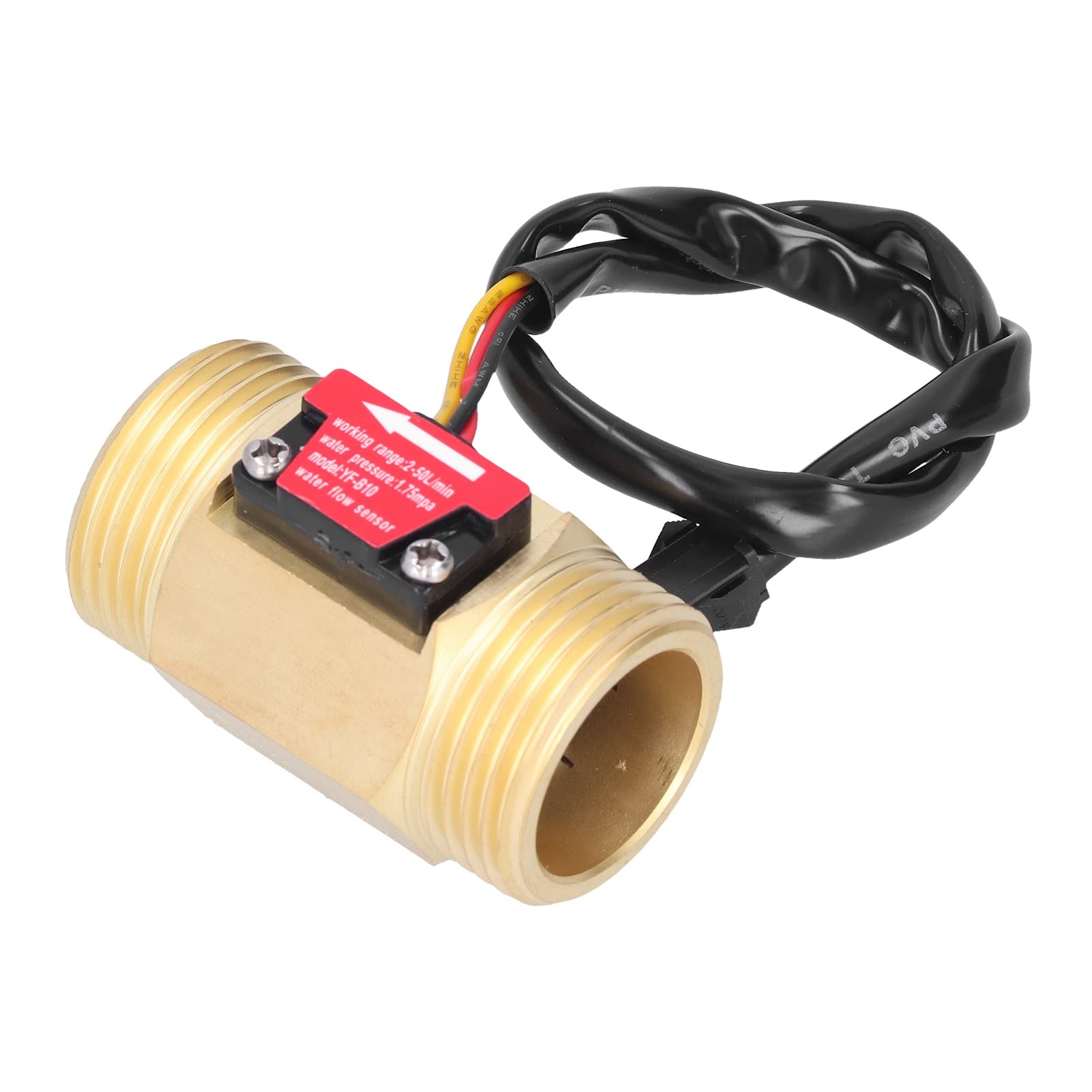

YF-B10 Wasserdurchflusssensor Hall-Durchflussmesser 1 Zoll (1,3 Zoll) Externer Draht Kupfer Wasserdurchflusssensor Turbinendurchflussmesser

~~41,06€~~

15 € Rabatt ab 300 €
mit dem Code

Ähnliches Produkt geliefert von

Eosnow Digital Display Flowmeter hohe Genauigkeit empfindliche Reaktion Wasserflusssensor Messgerät für Ackerlandbewässerung

58,99 €

Verkauft von Mairuie

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der YF-B10 Wasserdurchflusssensor ist ein hochpräziser Hall-Durchflussmesser, der zur Durchflussregelung von Wasser eingesetzt wird. Er besteht aus einem Ventilkörper, einem Wasserdurchflussrotor und einem Hall-Sensor. Der Sensor misst die Durchflussmenge, indem er die Drehgeschwindigkeit des magnetischen Rotors erfasst und entsprechende Impuls-Signale an den Controller sendet. Dieser Sensor ist für verschiedene Anwendungen geeignet, darunter Warmwasserbereiter, Kreditkartenspender und Wasserspender.

Technische daten

Modell: YF-B10

Schnittstellengröße: 1,3 Zoll britisches System, Außengewinde

Innendurchmesser: Ca. 24,38 mm / 1 Zoll

Außendurchmesser: Ca. 32,9 mm / 1,3 Zoll

Kabellänge: Ca. 13 mm / 0,5 Zoll

Material: Messing

Wasserdruckbeständigkeit: > 1,75 MPa

Nennspannung: 24 VDC

Durchflussbereich: 2–50 l/min ± 5 %

Hoher Ausgangsimpulspegel: > DC 4,7 V (Eingangsspannung DC 5 V)

Ausgangssignal: NPN-Impulssignalausgang

Belastbarkeit: 10 mA (DC 5 V)

Isolationswiderstand: > 100 M

Durchflussimpulseigenschaften: F = (8 x Q – 4) ± 5 %, wobei F die Frequenz und Q die Durchflussmenge in l/min ist

Installation

Roter Eingang: An den Pluspol anschließen

Gelber Ausgang: Signalausgangsleitung

Schwarzer GND: An den Minuspol anschließen

Installieren Sie in Richtung der Installationspfeile auf dem Produkt

Anwendung

Der Wasserdurchflusssensor kann in verschiedenen Anwendungen eingesetzt werden, wie z.B. in Warmwasserbereitern, Kreditkartenspendern und Wasserspendern. Er bietet stabilen Betrieb und ist hochtemperaturbeständig.

Weitere Informationen

Starke Stöße und chemische Erosion sind strengstens verboten

Werfen oder Zusammenstoßen ist strengstens verboten

Die Temperatur des Mediums sollte 120 °C nicht überschreiten

Versiegelung: Jedes Loch schließen, 1 Minute lang einem Wasserdrucktest von 1,7 MPa unterziehen, keine Leckage oder Verformung

Eigenschaften

Marke
ZOTERNEN
Gewicht
200 g
Material
Messing
Anzahl der Pins
1
Menge pro Pack
1
Messart
Elektronisch
ManoMano Art.-Nr
ME95774793
MMID
712581141537
Herstellerreferenz
MAI=QL=1010210163211
EAN
7897565437760
