Produktinformationen
Beschreibung

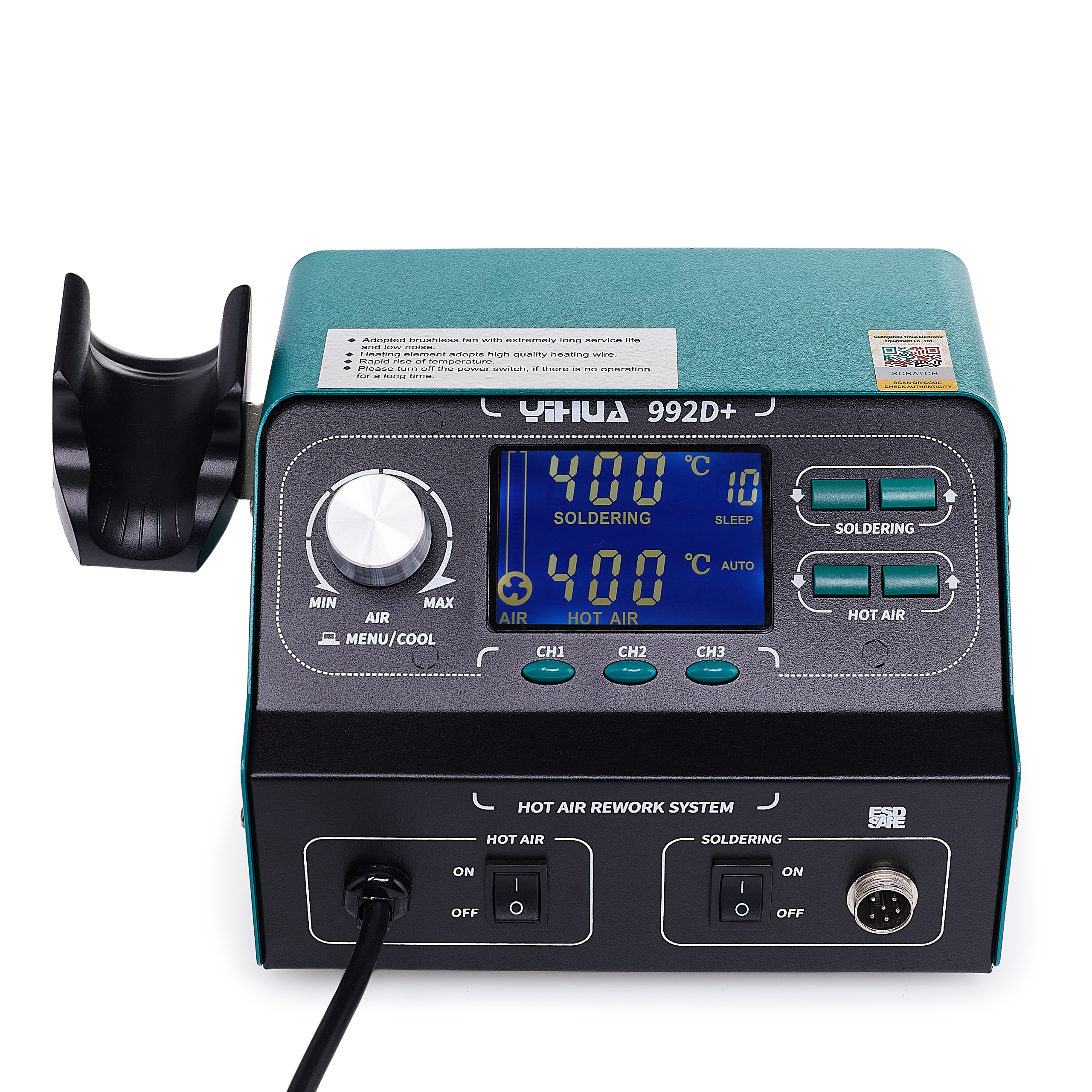

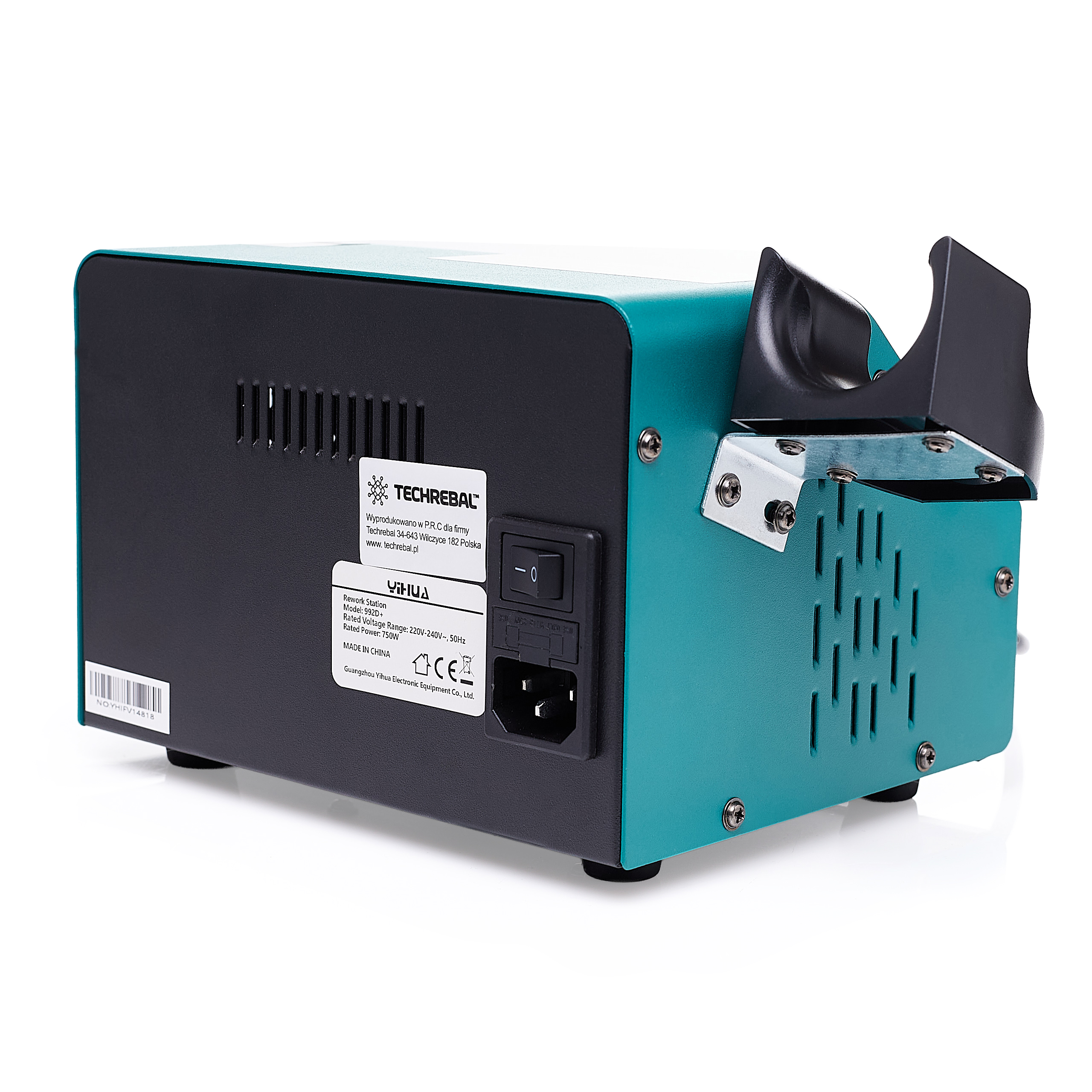

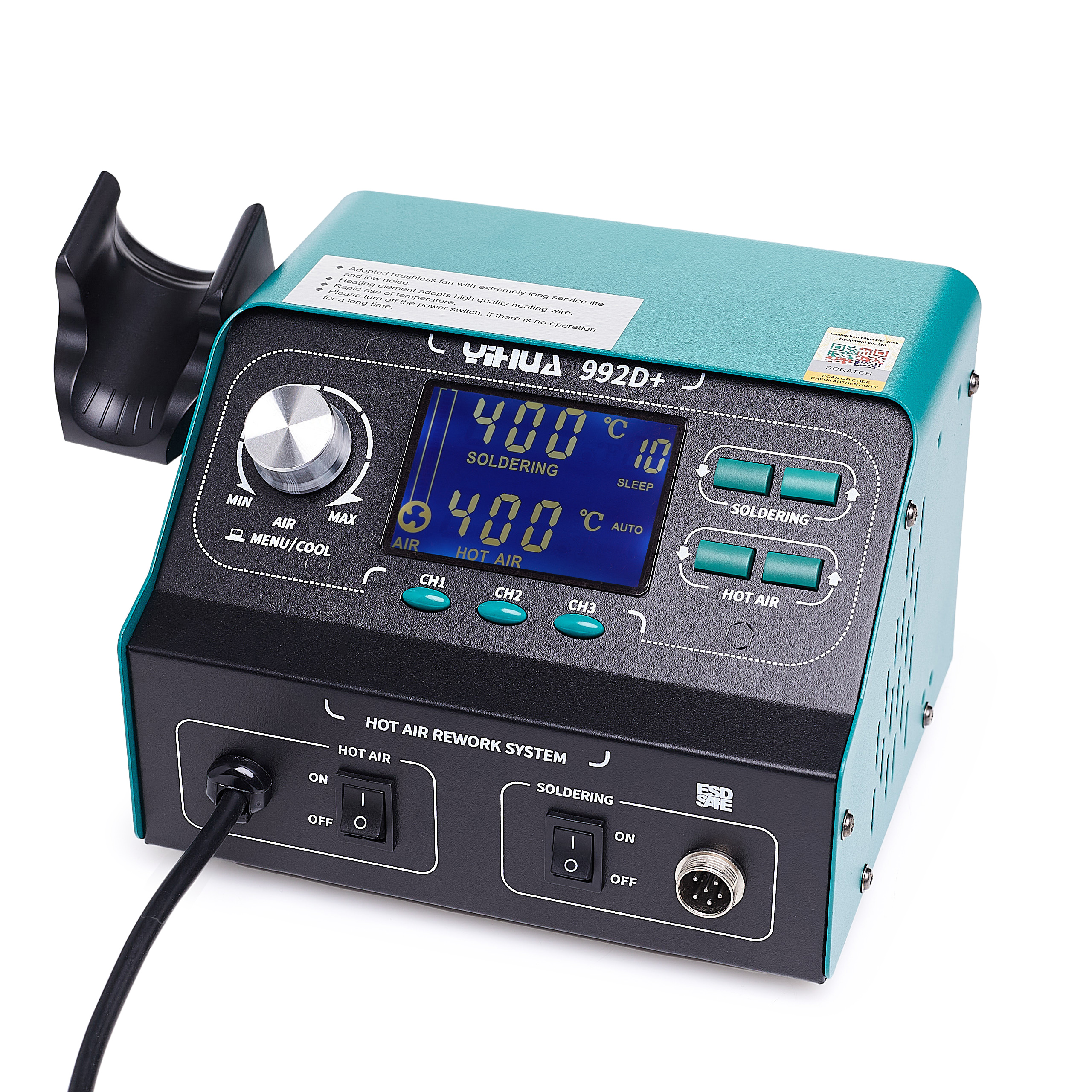

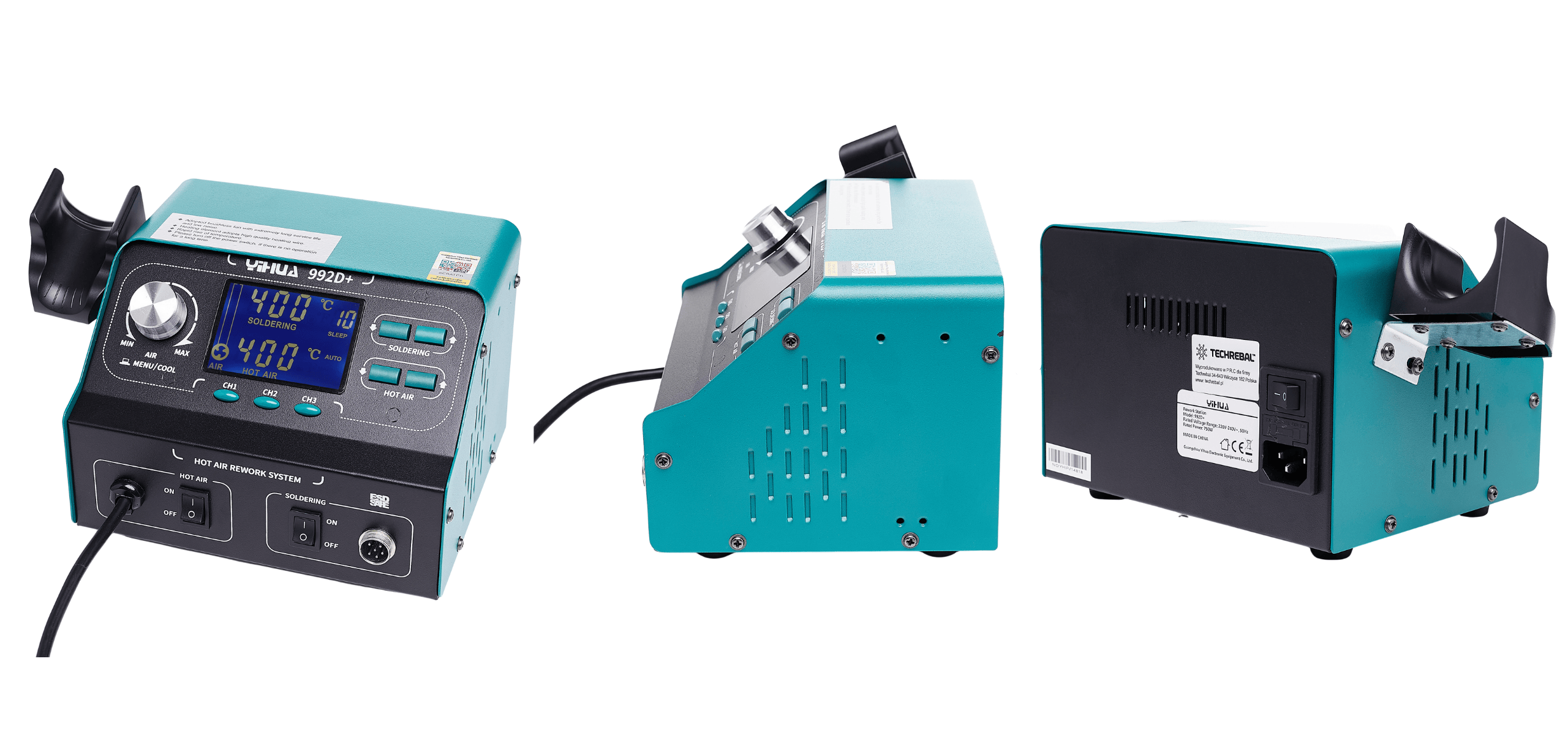

Die YIHUA 992D ist die perfekte Wahl für Elektronikreparaturprofis und bietet eine fortschrittliche 2-in-1-Lötstation. Ihr kompaktes Design mit einem großen, gut lesbaren LCD-Display erleichtert die Arbeit und ermöglicht dank des PID-Reglers eine präzise Steuerung von Temperatur und Gebläseleistung. Zusätzlich enthält das Set einen vielseitigen Kunststoffhefter mit einer großen Auswahl an Klammern für dauerhafte Kunststoffreparaturen. Es ist nicht nur ein Werkzeug, sondern eine umfassende Lösung für anspruchsvollste Löt- und Reparaturarbeiten.

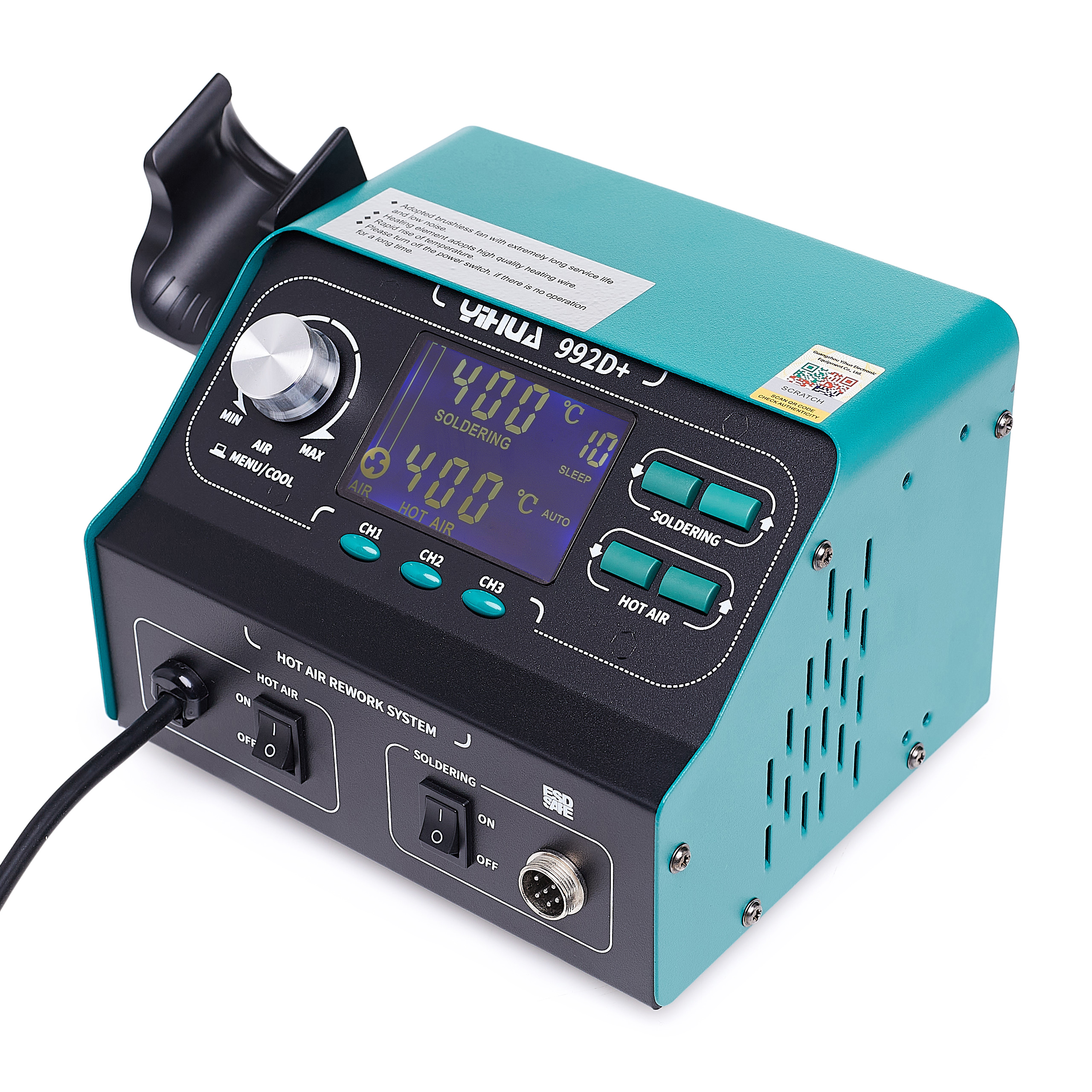

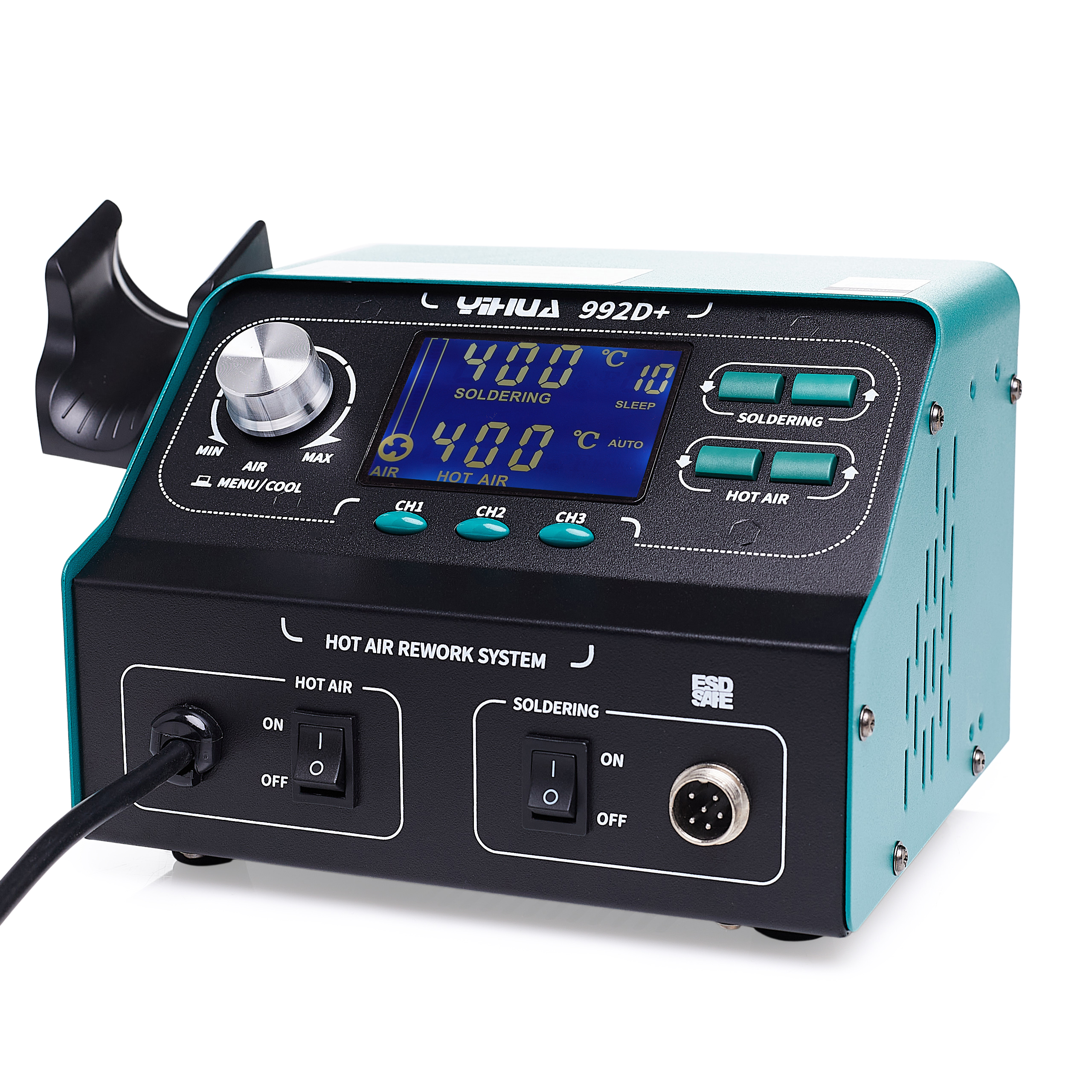

YIHUA 992D+ Heißluft-Lötstation
✅ 2-in-1 - Heißluft und Lötkolben
✅ Für Profis
✅ Ideal für die Reparatur von Mobiltelefonen
✅ Moderne Elektronik im Inneren
✅ 3 Arbeitsprogramme

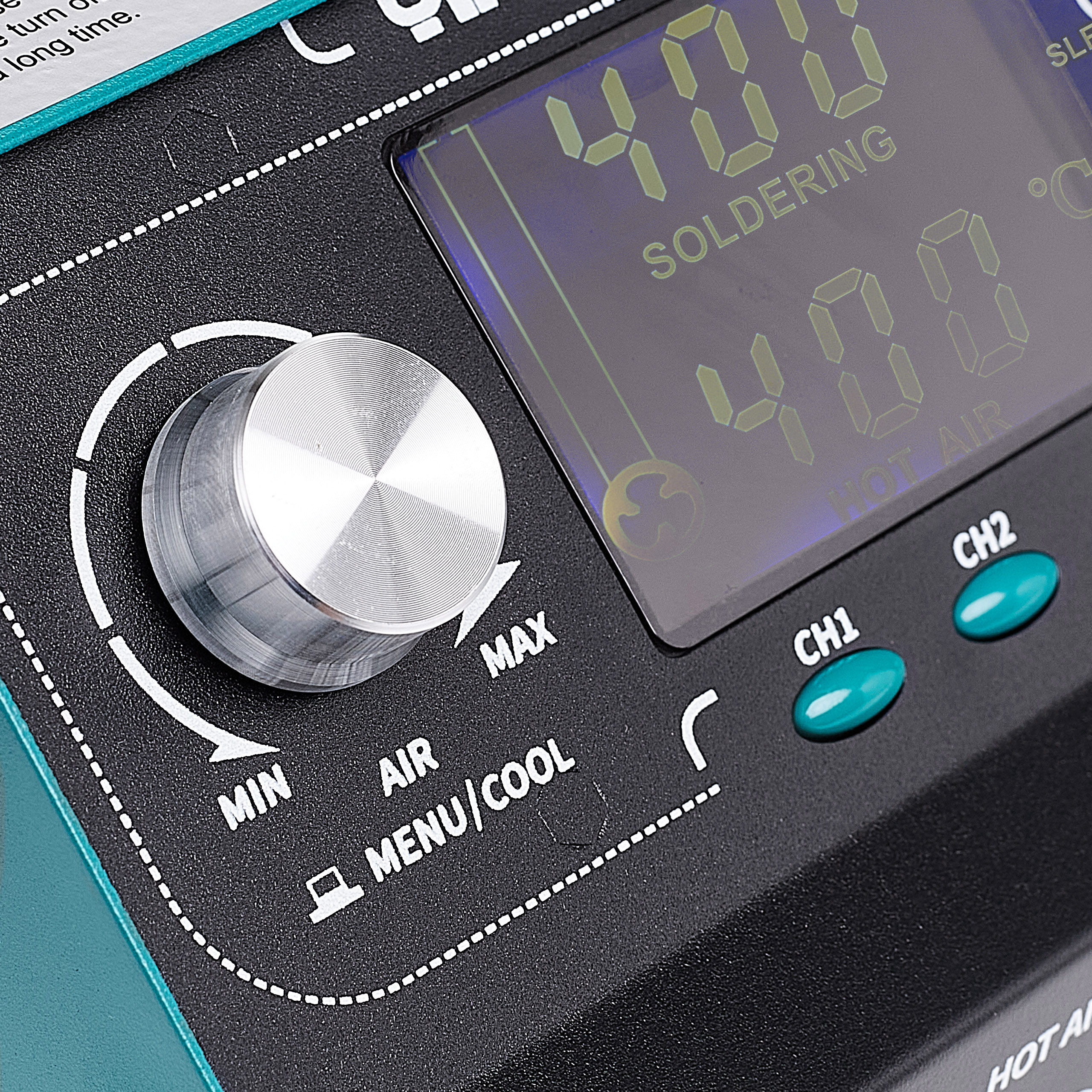

✅ Großes LCD-Display
⚡ Leistung 720 W
✅ Schlaffunktion
✅ Heißlufttemperaturregelung: 100 - 480 °C
✅ Spitzentemperatureinstellung: 200 - 480 °C
✅ Gebläseleistungseinstellung
⚡ Ausgestattet mit einer Funktionsprüfungsfunktion, die Kurzschlussmeldungen auf dem LCD-Display, Überlastung oder Nichterreichen der eingestellten Temperatur anzeigt
⚡ Stufenlose Regelung von Luftstrom und Temperatur durch zwei unabhängige Module
⚡ 3 Arbeitsmodi Programme - Die Station kann 3 Arbeitsprogramme für Heißluft und die Pistole speichern. Je nach Art der Arbeit (Montage oder Demontage) wird das passende Programm eingestellt.
⚡ Temperaturkorrekturfunktion
: Abhängig von externen Parametern, gesteuert durch einen Mikroprozessor mit präzisem PID-Regler, der Wärmeverluste während des Betriebs kompensiert.⚡ Heißluftbetrieb im automatischen und manuellen Modus:
❌ Automatikmodus: Nach dem Ablegen des Lötkolbens schaltet das System die Heizung ab und kühlt den Lötkolben auf eine sichere Temperatur ab.
⚡ C/F-Betrieb: Die Einheit für die Temperaturanzeige kann geändert werden.
⚡ Lötspitze: Der Griff der Station ist klein und handlich. Das Heizelement heizt schnell auf, hält die Temperatur konstant und ist elektrostatisch sicher.
⚡ Schlaffunktion für die Lötspitze: Wenn der Lötkolben für eine voreingestellte Zeit (0–99 Min.) nicht benutzt wird, Das System schaltet es in den Schlafmodus, d. h. es kühlt es auf 200 °C ab, was eine längere Lebensdauer des Geräts gewährleistet.
⚡ Heißluftkühlung für Komponenten wie SOIC, QFP, PLCC, BGA und SMD-Systeme.
Die wichtigsten Merkmale:
✅ Station 2in1 Heißluft und Hochwertige Heizelemente zeichnen sich durch lange Lebensdauer und hohe thermische Effizienz aus. Das Heißluft-Lötgerät kann im Automatik- oder manuellen Modus betrieben werden. Der Lötkolben verfügt über eine Energiesparfunktion, wenn er nicht verwendet wird. Digitale Temperaturkalibrierung unabhängig für beide Module. Das gesamte Gerät wird von einem PID-Regler gesteuert. Großes, gut lesbares LCD-Display. ESD-sichere Technologie. Kompaktes Gehäuse. Speichert 3 voreingestellte Temperaturen. Große Auswahl an Lötspitzen: über 30 Modelle.
< <
< Technische Parameter:
✔️ Spannung: 220–240 V
✔️ Leistungsaufnahme: 750 W
✔️ Betriebstemperatur: 0 bis 50 °C
✔️ Kompaktes Design mit übersichtlichem LCD-Display.
✔️ PID-Regler
✔️ Mikroprozessorgesteuerte Parameter: Temperatur, Gebläseleistung, Betriebszeit, Temperaturkorrektur
✔️ Schutz vor Überhitzung und Alarmmeldung.
✔️ Möglichkeit zum Speichern von 3 Arbeitsprogrammen (Temperatur, Gebläseleistung)
✔️ Kühlfunktion
✔️ Temperaturanzeigemodus °F/°C

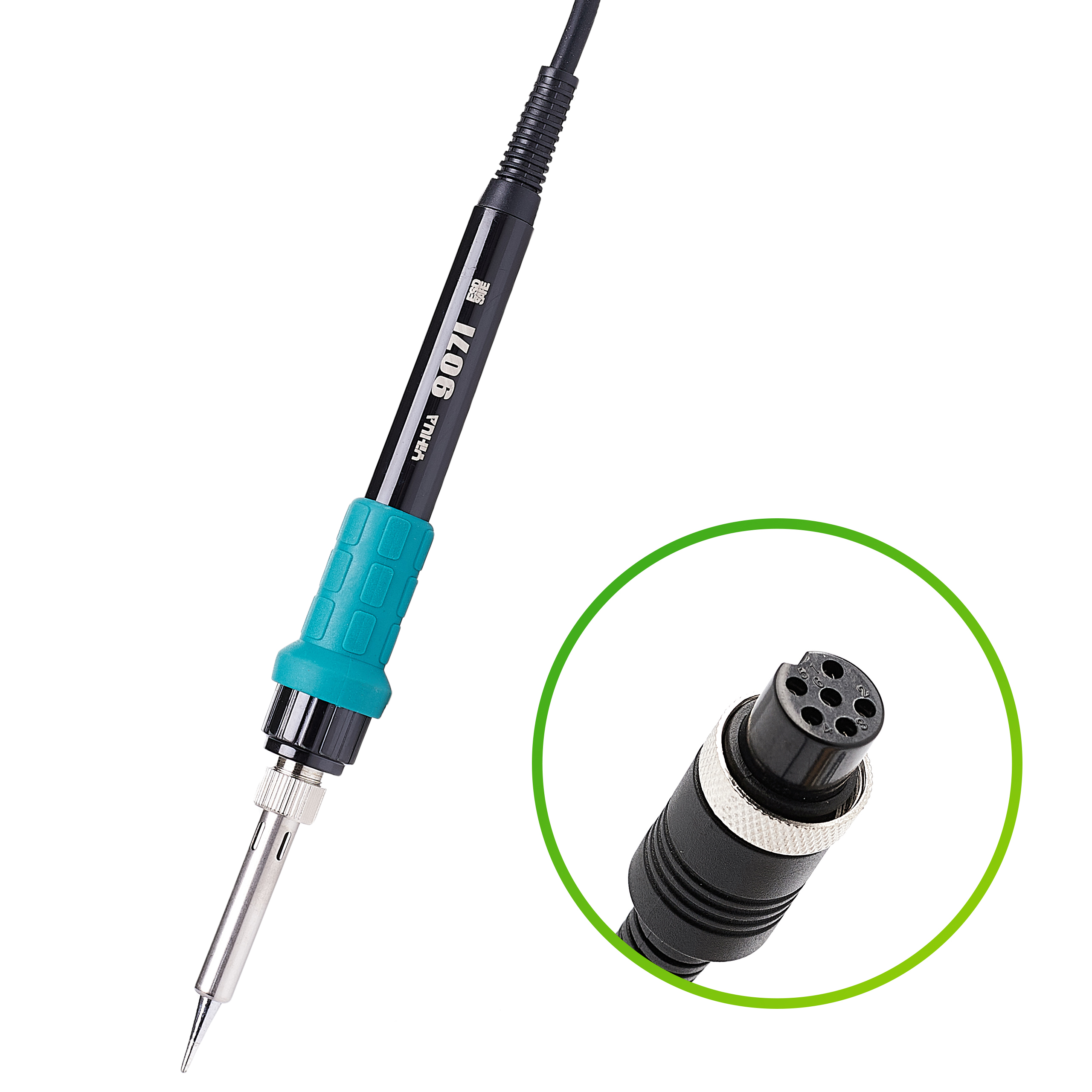

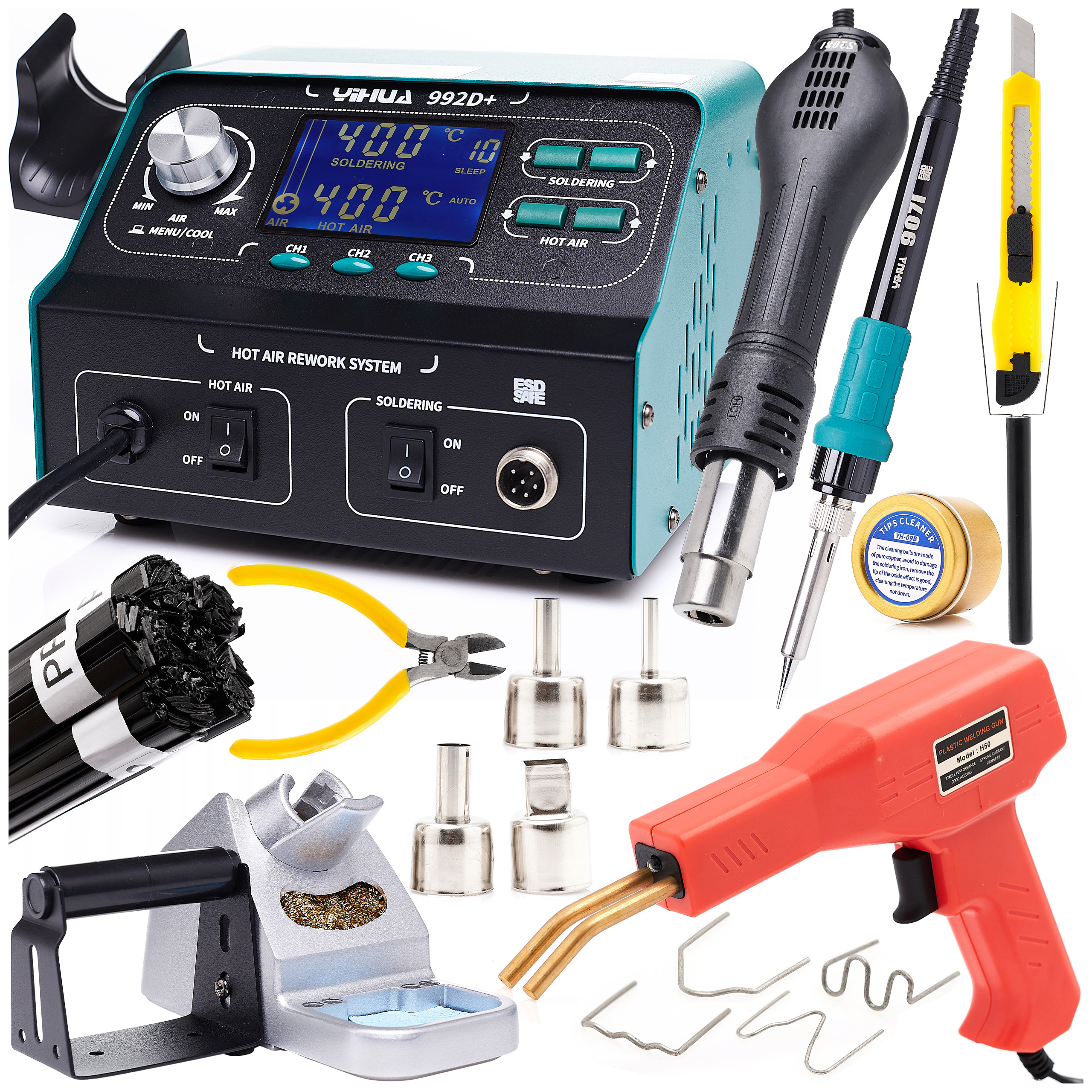

✅ Inklusive:1️⃣ Yihua 992D+ 2-in-1 Lötstation mit Stromanschluss 2️⃣ Lötkolben 907I mit T-B-Spitze und einer Spitzenleistung von 75 W
3️⃣ Heißluft-Lötkolbenständer

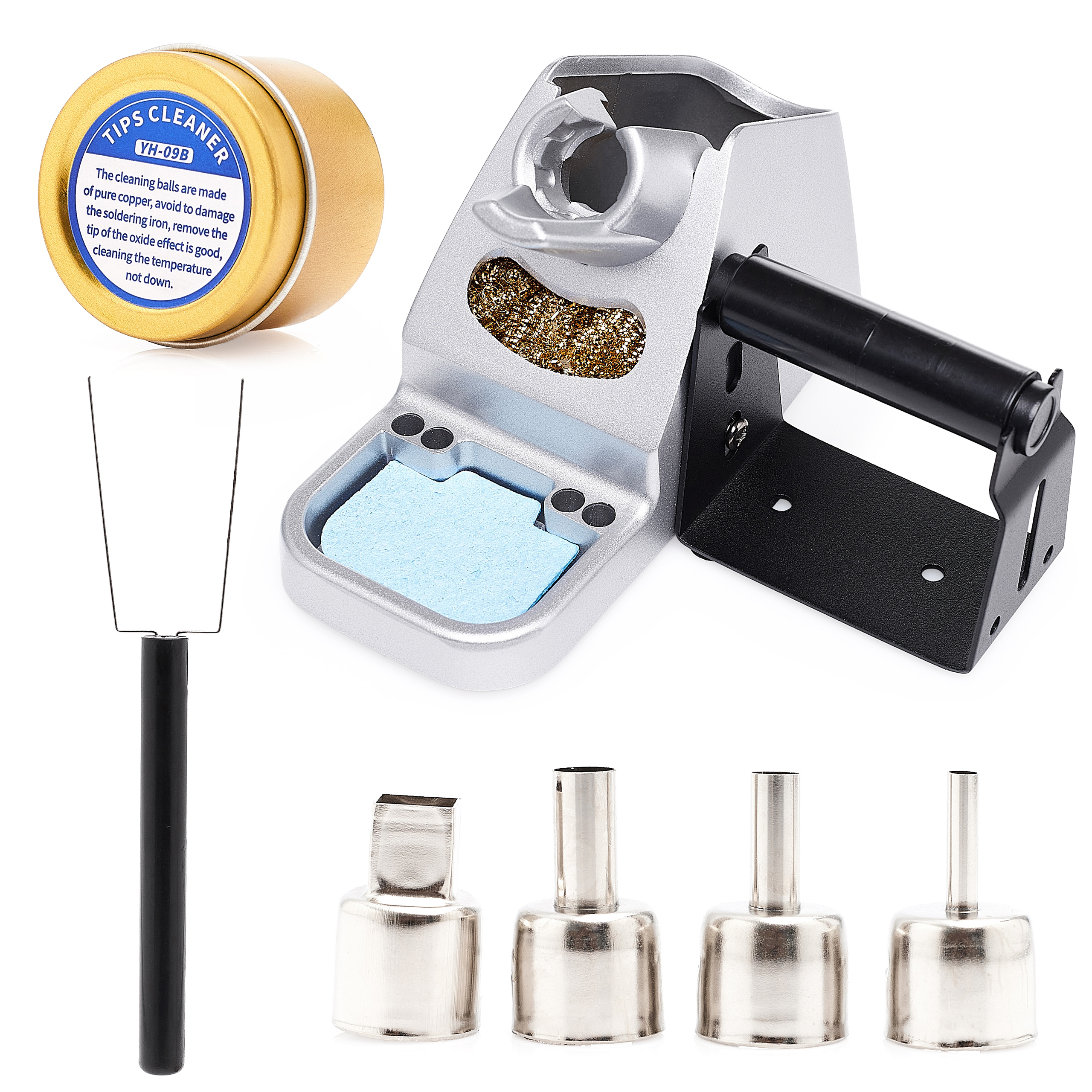

4️⃣ Spitzenständer mit Reinigungsschwamm
5️⃣ Hebe- und Greifsysteme
6 Ersatzfilter für die Rauchabsaugung
Set mit 4 Düsen:
7 Rund mit einem Durchmesser von 4,4 mm
8 Rund mit einem Durchmesser von 7 mm
9 Rund mit einem Durchmesser von 9 mm
1 Quadratisch 12 x 12 mm

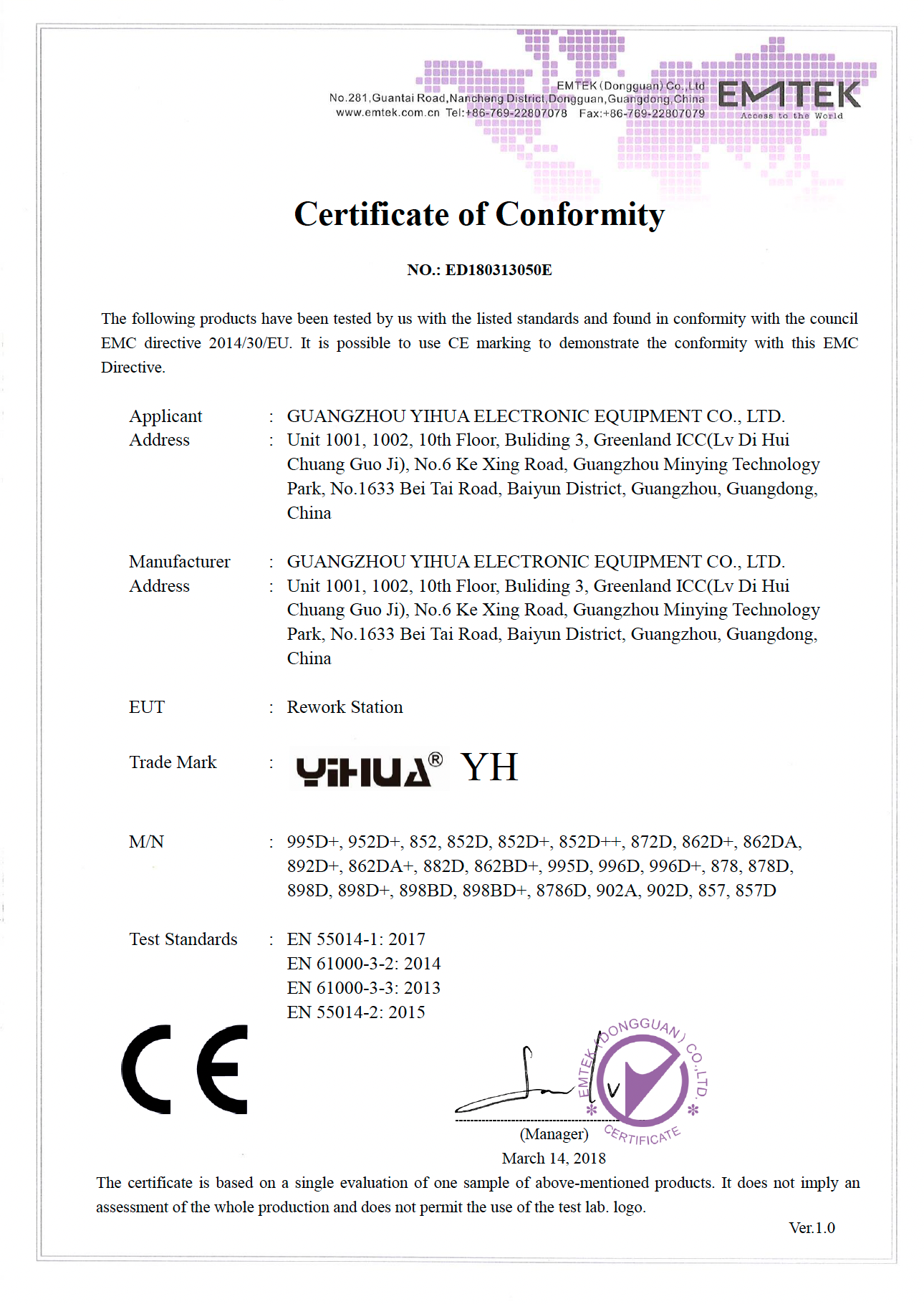

❌ Zertifikat nur zur Inspektion - nicht im Lieferumfang enthalten
1 Hefter für Kunststoff H50
mit:
- 50 Stück gerade Spitzen
- 50 Stück stumpfe Spitzen
- 50 Stück. Innenspitzen
- 50 Stück. sinus
- Polstermesser
- Schneider

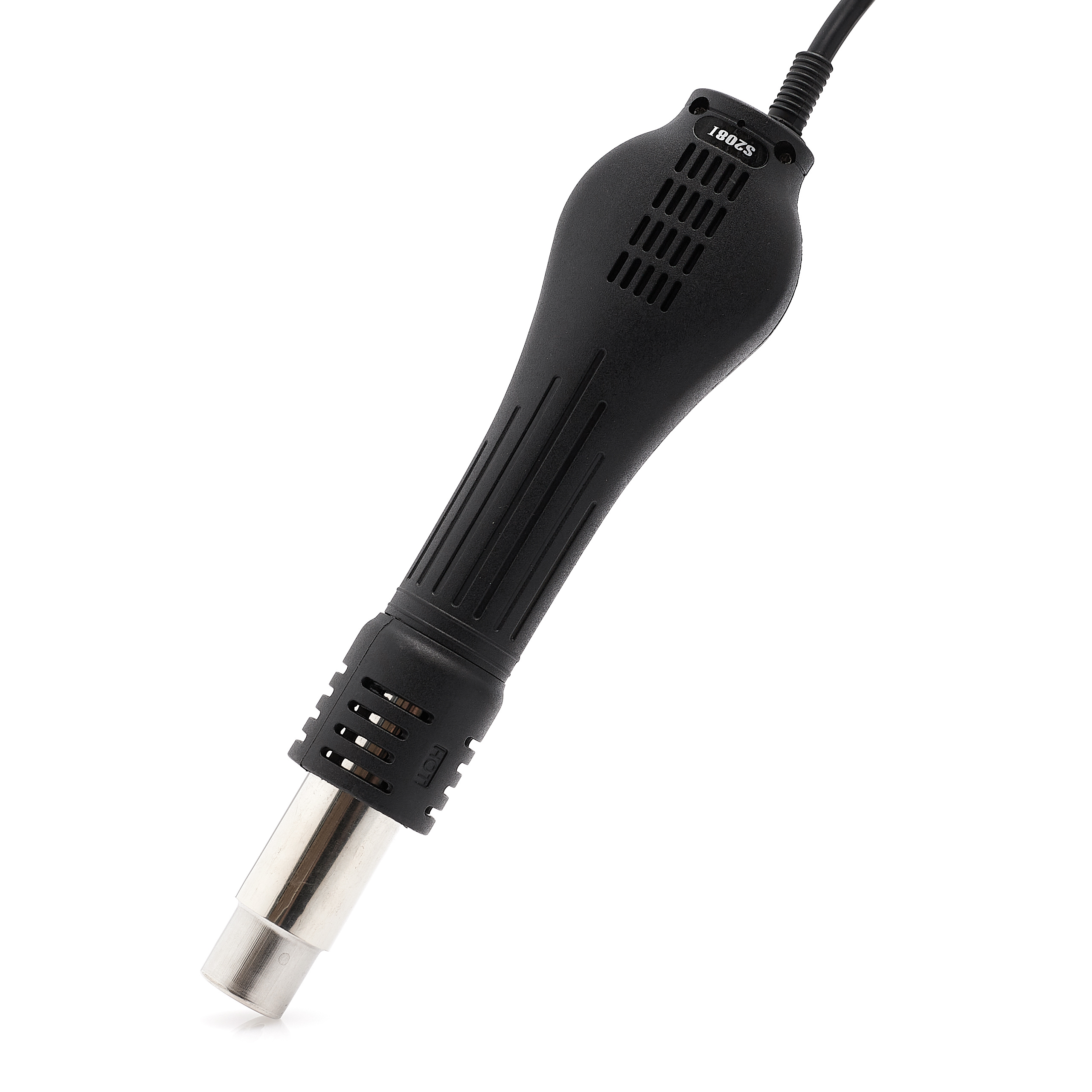

Heißluftmodul:
✔️ Luftstromquelle: Ventilator
✔️ Luftstrom: bis zu 120 l/min
✔️ Gleichmäßige Temperaturregelung über den gesamten Bereich.
✔️ Temperaturbereich: 100–480 °C
✔️ Temperaturstabilität: ±1 °C
✔️ Displaytyp: LCD
✔️ Kabellänge in der Flasche: bis zu 90 cm
✔️ Manueller/automatischer Betriebsmodus
✔️ Schutz vor Überhitzung und Alarmbenachrichtigung.
✔️ Anzeige der aktuellen Gebläseleistung
Lötspitzen:
✔️ Temperaturbereich: 200–480 °C
✔️ Temperaturstabilität: ±1 °C
✔️ Spitzenleistung: 72–75 W
✔️ Displaytyp: LCD
✔️ Widerstand gegen Masse unter 2 Ohm
✔️ Potenzial gegen Masse unter 2 mV
✔️ System: ESD-SICHER
✔️ Eisenkabellänge: bis zu 100 cm
✔️ Schlafmodus wird nach Inaktivität 0-99 Minuten aktiviert. (auswählbar)

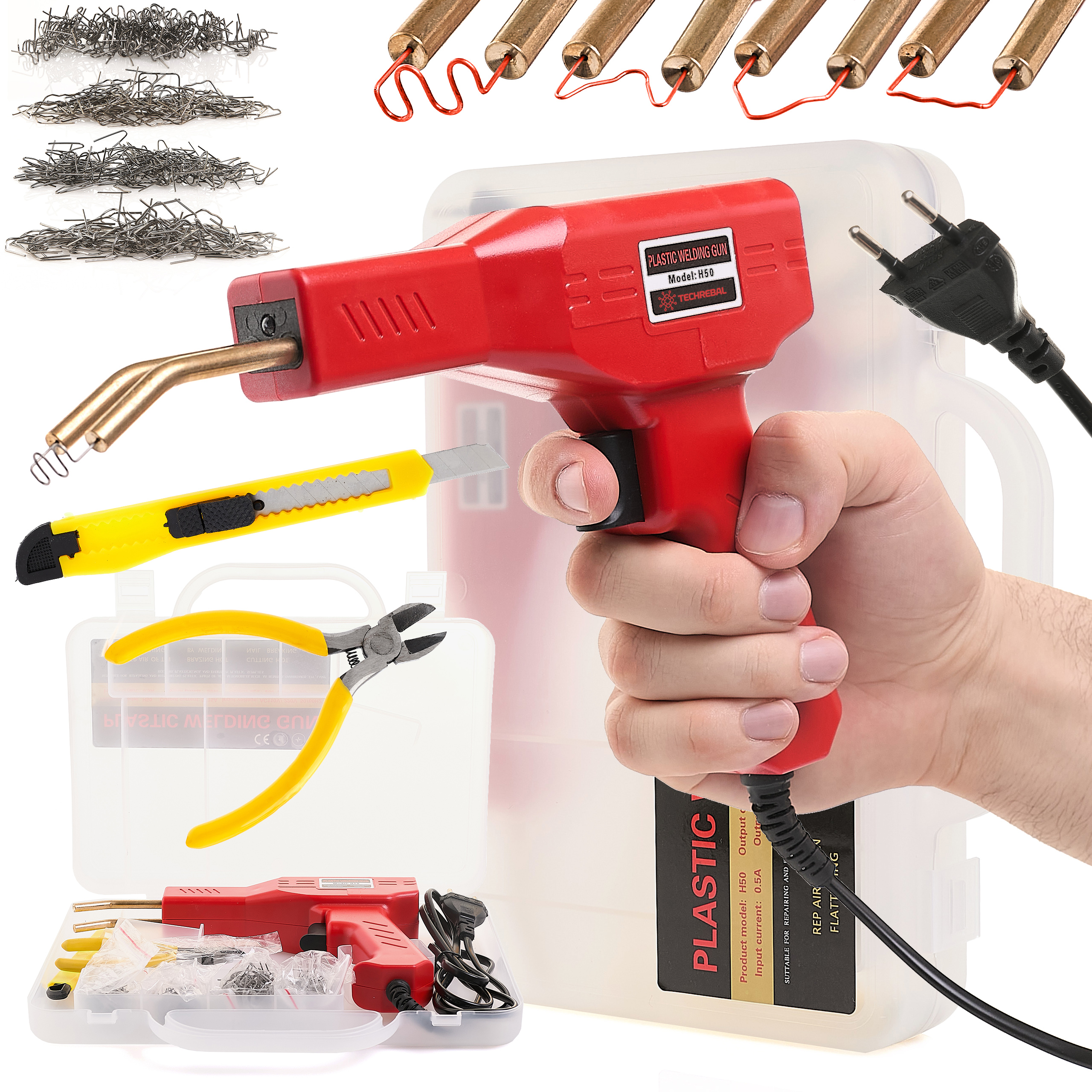

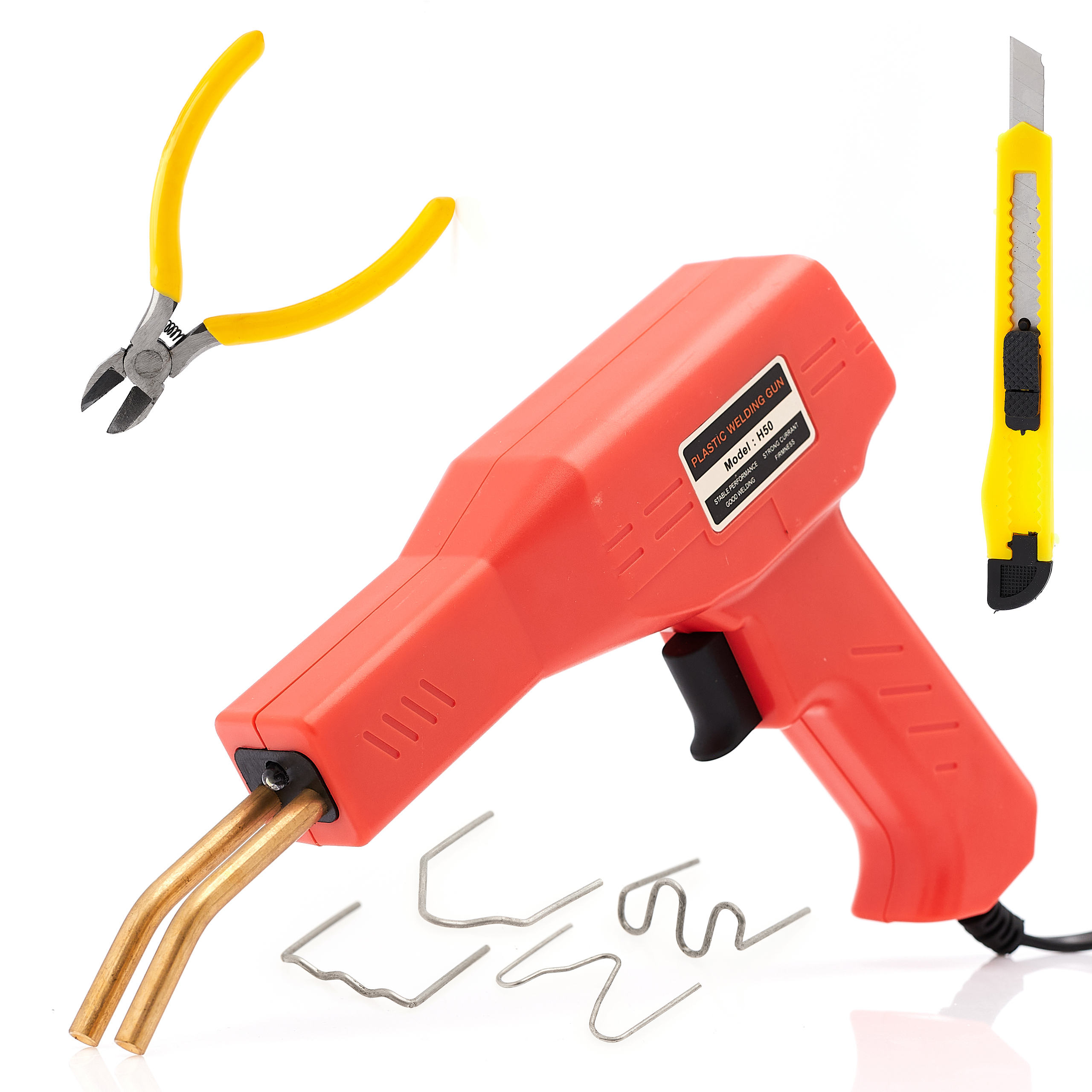

Kunststoffhefter + 200 Klammern, Cutter, Zange
✅ Set zur Reparatur von Kunststoffteilen
✅ Schnelle und einfache Reparaturen zum Entfernen/Abkleben von permanenten Rissen oder zum Schweißen von Kunststoff sind möglich
✅ Das Set enthält 200 verschiedene Ersatzspitzen für Heißhefter
✅ Verpackt in einem praktischen Koffer
✅ Ideal für Automobil-, Sport-, Hobby- und andere industrielle Anwendungen.
❌ Der Hefter wird in zufälliger Farbe geliefert – keine Farbauswahl möglich. möglich.

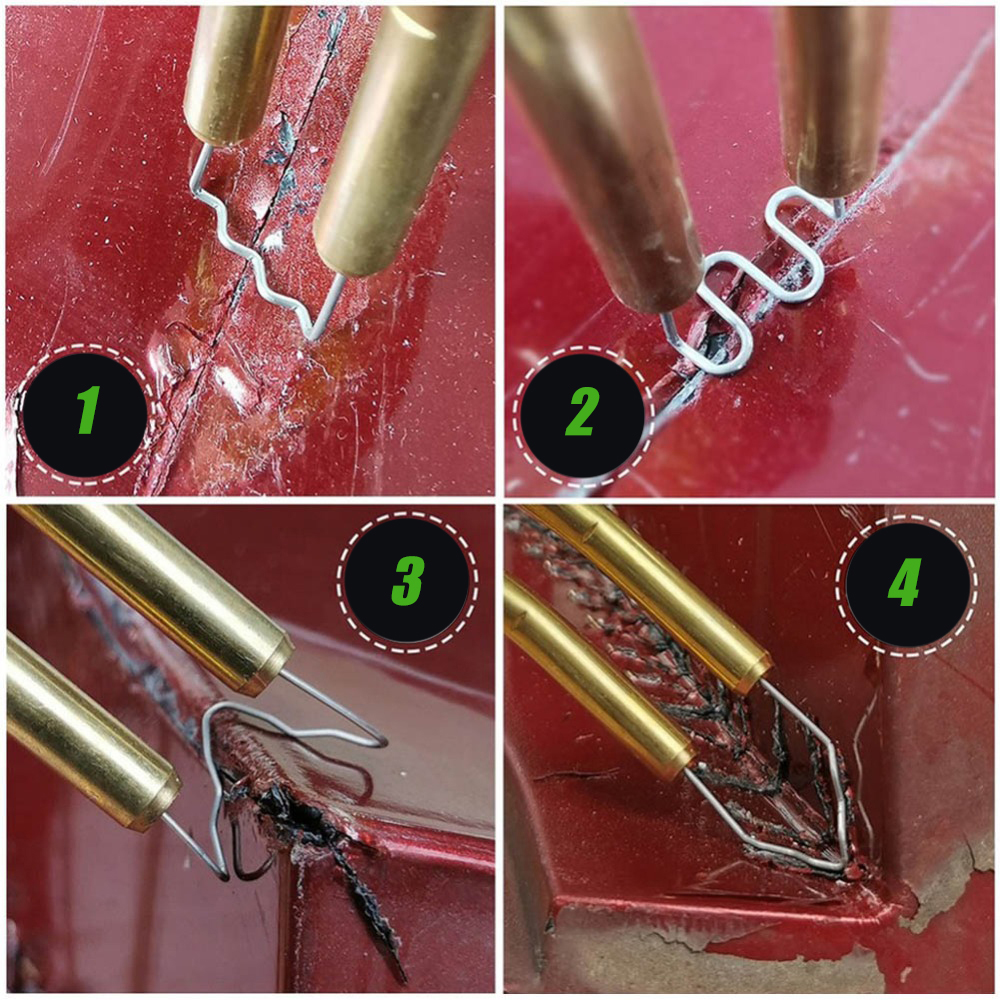

✳️ 4 Arten von Klammern für den universellen Einsatz.
✳️ Das Set enthält insgesamt 200 Klammern für Kunststoffe verschiedener Formen und Zwecke.
✔️ Kunststoffklammer "kleine Welle" - für einfache, unkomplizierte Verbindungen. Sie ist leicht gewellt, um die Verbindung zu verstärken. Auch für runde Objekte geeignet.
✔️ Kunststoffklammer „große Welle“ – für anspruchsvollste und dauerhafte Verbindungen. Ihre sinusförmige Gestalt gewährleistet höchste Festigkeit. Auch für runde Objekte geeignet.
✔️ Kunststoffklammer „Außenwinkel“ – zum Verbinden von Elementen in einem Winkel von außen. Bietet ein Spektrum von spitzen über rechte bis hin zu leicht stumpfen Winkeln. Denken Sie jedoch daran, es vor dem Schweißen vorzubereiten (entsprechend profilieren).
✔️ Kunststoffklammer "Innenwinkel" - geeignet zum Schweißen von Elementen in einem Winkel von der Innenseite der Verbindung.
Technische Daten:
⚡ Abmessungen: 225 x 153 mm
⚡ Abmessungen Gehäuse: 270 x 190 mm ⚡ Stromversorgung: 230 V/0,5 A ⚡ Leistung: 50 W ⚡ Ausgangsstrom: 0 - 15 A ❌ ACHTUNG! Die im Set enthaltenen Ausstecher sind nicht zum Schneiden von Metallelementen geeignet, sondern nur zum Formen von Kunststoff.
Eigenschaften
- MarkeANDERE
- Gewicht5 kg
- ManoMano Art.-NrME219854062
- MMID622546008726
- Herstellerreferenztechrebal_5905902331144
- EAN5905902331144
