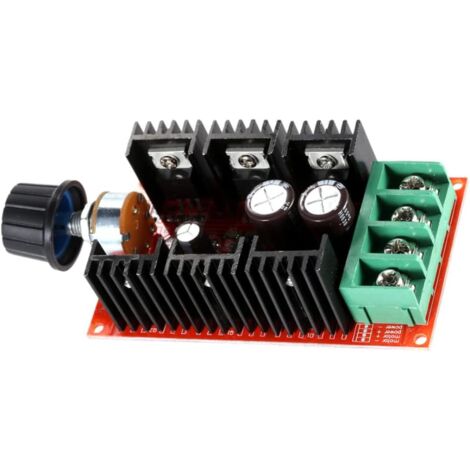

YMYNY Einstellbarer 9-50V/40A/2000W DC-Motordrehzahlregler-Controller

9–50 V 2000 W Motorregler mit Gehäuse, 40 A, DC-Bürstenmotorregler, Dimm- und Temperaturregelmodul
Gleichstromregler vom Typ IMDN12. Der Regler ist ein universeller 9–50 V Gleichstromspannungsregler. Durch die Verwendung eines importierten FET/speziell importierten Geschwindigkeitsregelungstreiber-IC/PCB wird eine 2 oz 70 Mikron dicke Kupferfolie verwendet, und das PCB-Layout mit hohem Stromausgleich macht die PWM-Ausgangswellenform perfekt und effizienter.
Der DC-Regler IMDN12-40A ist als industrieller Regler der Einstiegsklasse positioniert und zeichnet sich durch geringe Größe, breite Spannung, hohe Stromstärke, geringe Erwärmung, hohe Zuverlässigkeit und niedrigen Preis aus.

Technische Indikatoren:

(1) Betriebsspannung: breiter Betriebsspannungsbereich DC 9 V–50 V

(2) Steuerleistung: 0,01–2000 W (der maximale Momentanstrom beträgt 40 A und der langfristige Arbeitsstrom sollte innerhalb von 20 A geregelt werden). Unterschiedliche Betriebsspannungen entsprechen unterschiedlichen Steuerleistungen wie folgt:

Bei einer Betriebsspannung von 12 V: 12 V x 40 A = 480 W

Bei einer Betriebsspannung von 24 V: 24 V x 40 A = 960 W

Bei einer Betriebsspannung von 36 V: 36 V x 40 A = 1440 W

Bei einer Betriebsspannung von 40 V: 40 V x 40 A = 1600 W

Bei einer Betriebsspannung von 50 V: 50 V x 40 A = 2000 W

(3) Ruhestrom: 0,025 A (bei einer Betriebsspannung zwischen 10 V und 50 V DC wird der Ruhestrom (25-mA-Schritt) nicht überschritten)

(4) PWM-Arbeitszyklus: 5–100 %

(5) PWM-Frequenz: 12 kHz

(6) Betriebstemperatur: -20–40 (Umgebungstemperatur: -20 bis 40 Grad Celsius). Dieser Regler ist für den Industriebereich geeignet und kann in Umgebungen mit Temperaturen unter Null stabil betrieben werden. Er ist im Allgemeinen ein handelsüblicher Regler. Ein stabiler Betrieb unter Null ist nicht möglich.

Leiterplattenabmessungen: Länge 90 mm, Breite 51 mm, Höhe ca. 30 mm (ohne Potentiometer-Einstellteil).

Abbildung:

1. Beim Versand wird das Potentiometer entfernt und in das Gehäuse gelegt, um Transportschäden zu vermeiden.

2. Achten Sie beim Verdrahten darauf, dass Plus- und Minuspol der Stromversorgung nicht vertauscht werden. Ein umgekehrter Anschluss führt zu einem Kurzschluss, der Strom ist sehr hoch und führt zum sofortigen Durchbrennen des Reglers. Befolgen Sie zum Verdrahten die Anweisungen neben den Anschlussklemmen.

3. Der Regler ist ein Gleichstromregler und die Stromversorgung muss eine Gleichstromversorgung zwischen 9 und 50 V sein.

Hauptzweck:

1. Drehzahlregelung verschiedener allgemeiner Gleichstrombürstenmotoren

2. Drehzahlregelung verschiedener Arten von Automotoren (Drehzahlregelung von Autokühllüftern, Drehzahlregelung von Autolüftern, Drehzahlregelung von Autowischermotoren, Drehzahlregelung von Autoklimalüftern)

3. Drehzahlregelung von Fließbandförderbändern, Drehzahlregelung von Rohrleitungsabluftventilatoren, Drehzahlregelung von Förderbändern, parallele Drehzahlregelung mehrerer Computerlüfter und Drehzahlregelung von elektronischen Lüftern.

4. Verschiedene Arten der Gleichstromlampendimmung, verschiedene Arten der Gleichstromheiztemperaturregelung.
