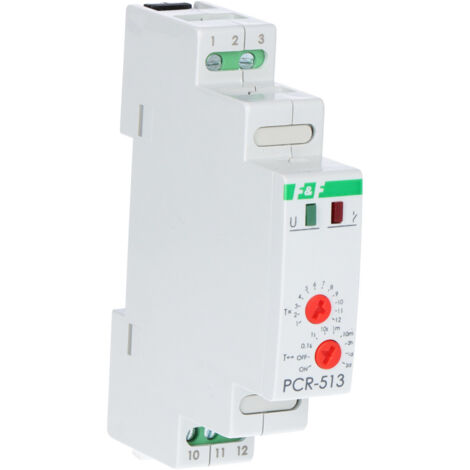

Zeitrelais PCR-513 - 24V - Kompakt - LED-Anzeige - für Automatisierungssysteme

Zeitrelais PCR-513 - 24V - Kompakt - LED-Anzeige - für Automatisierungssysteme

• Kompakte und effiziente Zeitsteuerung für Ihre Automatisierungssysteme

Einsatzbereich und Funktionalität

• Das Zeitrelais PCR-513 von F&F ist speziell für die zeitliche Steuerung in industriellen und häuslichen Automatisierungssystemen konzipiert. Es eignet sich hervorragend für Anwendungen wie Belüftung, Heizung, Beleuchtung und Signalgebung. Dieses leistungsfähige Relais ermöglicht eine präzise Steuerung und trägt zur Optimierung Ihrer Systeme bei.

Technische Spezifikationen

• Die technischen Daten des Zeitrelais PCR-513 bieten Ihnen eine Vielzahl an Anpassungsmöglichkeiten:

• Spannungsversorgung: 24 V AC/DC

• Betriebsmodus: Verzögerte Einschaltung

• Aktuator-Element: Relais

• Maximaler Laststrom: 10 A

• Kontaktkonfiguration: 1 × NO/NC

• Kontakttrennung: Ja

• Statusanzeige: Rote LED

• Einstellbare Zeitspanne: 0,1 s bis 576 h

• Versorgungsanzeige: Grüne LED

• Anschluss: Schraubklemmen 2,5 mm?

• Drehmoment: 0,4 Nm

• Leistungsaufnahme: 0,8 W

• Betriebstemperatur: -25 °C bis 50 °C

• Abmessungen: 1 Modul (18 mm)

• Montage: Auf 35 mm Schiene

• Schutzart: IP20

Einfacher Installationsprozess

• Die Installation des Zeitrelais PCR-513 ist unkompliziert und benutzerfreundlich. Befolgen Sie einfach die folgenden Schritte:

1. Schalten Sie die Stromversorgung ab. 2. Montieren Sie das Relais auf der Schiene im Verteilerkasten. 3. Schließen Sie die Versorgungsleitungen gemäß den Markierungen an die Klemmen 1-3 an. 4. Verbinden Sie den Stromkreis des zu steuernden Verbrauchers seriell mit den Klemmen 11-12. 5. Stellen Sie mit den Reglern die gewünschte Betriebszeit ein. Produktvorteile:

• Vielseitigkeit: Das Zeitrelais kann in zahlreichen Anwendungen eingesetzt werden, von der Heizungssteuerung bis hin zur Beleuchtung.

• Energieeffizienz: Mit einer Leistungsaufnahme von nur 0,8 W ist das Relais äußerst energieeffizient.

• Einfache Installation: Die Montage auf einer 35 mm Schiene und die Verwendung von Schraubklemmen machen die Installation schnell und einfach.

• Einstellbare Zeitspanne: Die Möglichkeit, die Aktivierungszeit von 0,1 s bis 576 h einzustellen, bietet Ihnen Flexibilität für unterschiedliche Anwendungen.

• Zuverlässige Anzeige: Die LED-Anzeigen für den Status und die Stromversorgung ermöglichen eine klare und sofortige Rückmeldung über den Betrieb des Relais.

Die besten Vorteile der Verwendung des Zeitrelais PCR-513

• Das Zeitrelais PCR-513 von F&F bietet Ihnen nicht nur eine zuverlässige Steuerung Ihrer Automatisierungssysteme, sondern auch eine Vielzahl an Vorteilen, die Ihre Effizienz steigern und die Handhabung erleichtern. Profitieren Sie von der hohen Flexibilität und der einfachen Installation, die Ihnen eine schnelle Anpassung an Ihre spezifischen Anforderungen ermöglicht. Mit diesem Zeitrelais sind Sie bestens gerüstet, um Ihre Systeme effektiv zu steuern und zu optimieren.
