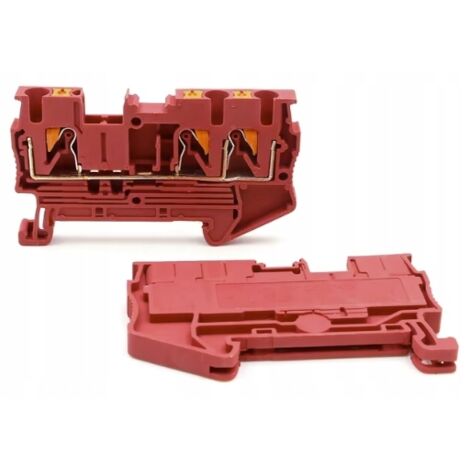

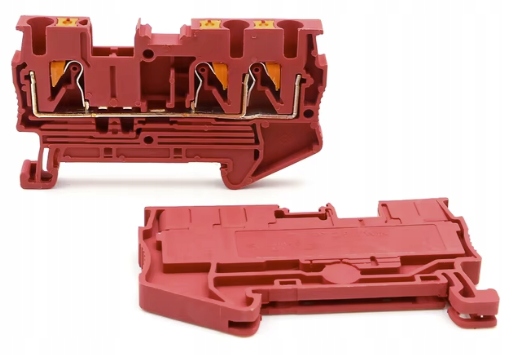

ZUG 3-polige PT 2.5 TWIN DIN-Schienenklemme, rot

62549-PT2.5TWIN/rot / blau

? Reihenklemmen, auch bekannt als Streifen- oder Klemmenklemmen, allgemein bekannt alsZUG "Zugs"werden zum Anschluss von Leitungen in Verteilern verwendet. Die Montage erfolgt meist einzeln oder in Reihen auf einer DIN-/Euro-/TS-35-Schiene.

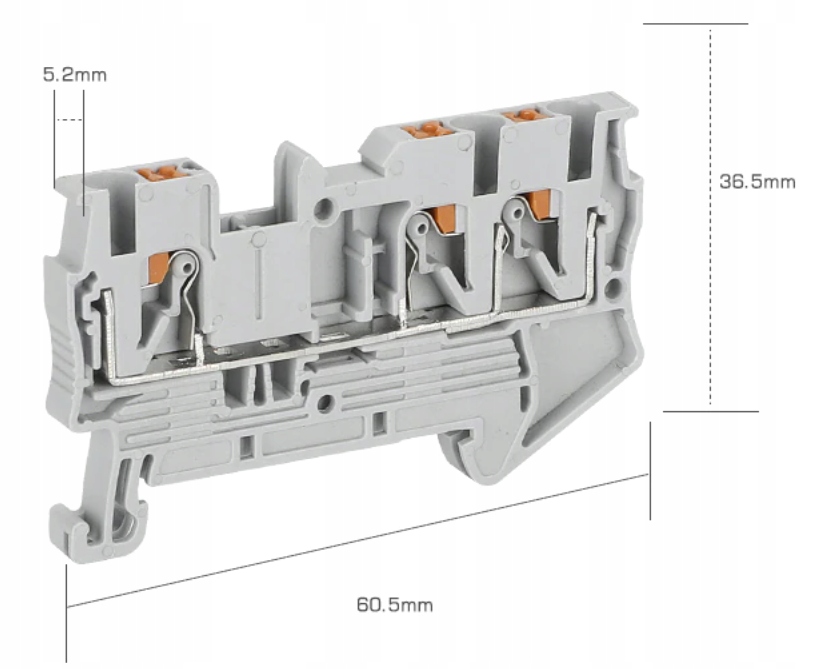

    ?1 Stk. – 1-stöckiger Schienenverbinder.

• 3 Federkraftklemmen
• Anzahl der Potenziale:1
• Empfohlene Verschlussplatte (Blinddeckel):Ja
• Zulässiger Anschlussleiterquerschnitt:ab 0,2–2,5 mm², massiv oder flexibel mit Aderendhülse
• Nennstrom:800 V / 32 A
• Montageart:35-mm-DIN-Montageschiene
• Anschlussposition:vom nach oben
• Isoliermaterial:Thermoplast

? Der Steckverbinder zeichnet sich durch eine sehr starke und stabile Leiterverbindung über eine Federklemme aus.

•     Der Steckverbinder ist sowohl für Massiv- als auch für Litzenleiter geeignet.
•     ?Für Litzenleiter werden Aderendhülsen empfohlen.

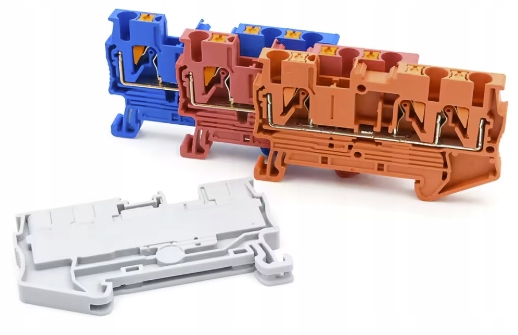

    ? Für diesen Steckverbindertyp ist folgendes Zubehör erhältlich.

    ? Die Kappe für den obigen Steckverbinder lautet:

D-PT 2.5

Eine ordnungsgemäße Terminierung der Steckverbinderreihe verhindert unkontrollierte Kurzschlüsse.

    Wir empfehlen, nur den letzten Steckverbinder in der Reihe zu kappen.

•     ?Verwenden Sie keine Kappen für jeden Steckverbinder, wenn diese nebeneinander montiert werden.

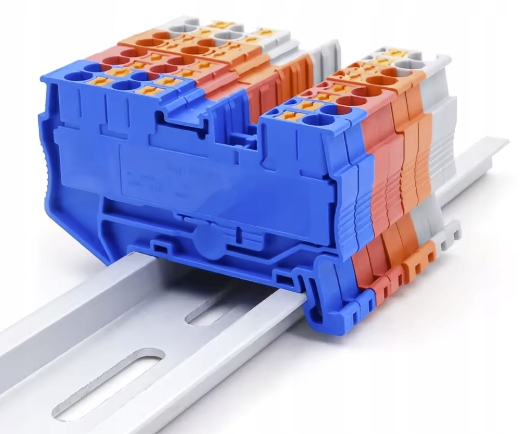

• ?Nebeneinander montierte Steckverbinder decken sich gegenseitig ab.
•     ?Durch die Abdeckung der einzelnen Steckverbinder nebeneinander wird die Steckverbinderreihe erweitert und der Einsatz von Jumpern bei Bedarf vermieden.

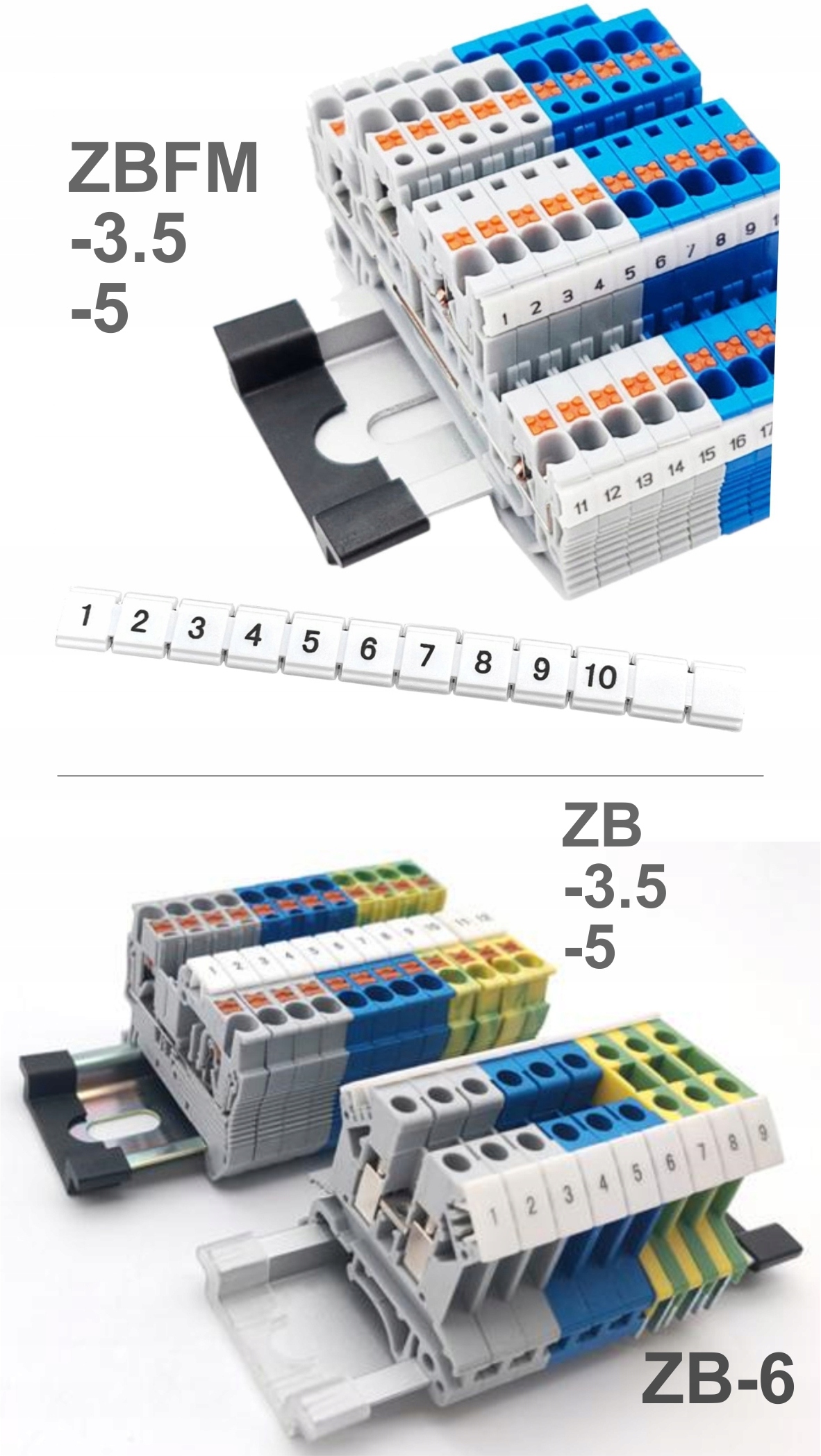

    ? Für den oben genannten Steckverbinder gelten die folgenden Nummernbezeichnungen:

ZBFM-5oderZB-5

Der gesamte Nummernbereich ist verfügbar unter 1-100

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? Die Markierer passen auf Reihenklemmen von WAGO, PHOENIX, ADELID, POKÓJ, SIMET... (Wir empfehlen eine Beratung.Klemmenbreite)

Die Markierer bestehen aus Kunststoff.

    Das Band ist gerillt, sodass einzelne Markierer entnommen werden können.

Kleinere Markierer können auch für größere Klemmenblöcke verwendet werden.

• ? Anschlussposition:Einpressen von oben oder seitlich.
•     ? Materialtyp:PVC

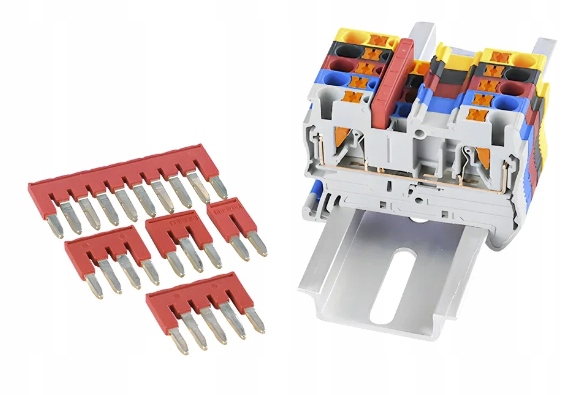

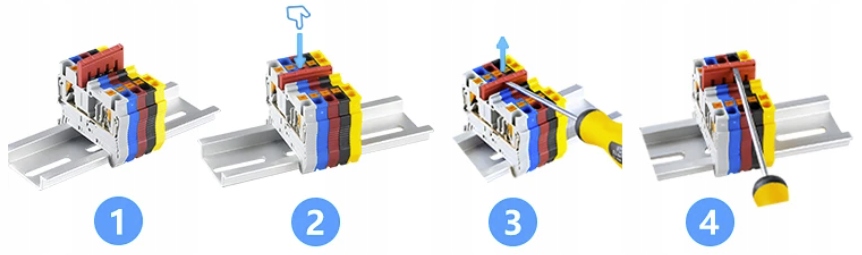

? Für die oben genannte Klemme lautet das Brückensymbol:

FBS-5

Hier sind die Brückentypen für bestimmte Abmessungen von ZUG-Schienenklemmen aufgeführt:

• Für 1,5-mm-Klemmen- FBS-3.5
• Für 2,5-mm-Klemmen- FBS-5
• Für 4-mm-Anschlussklemmen- FBS-6
• Für 6-mm-Steckverbinder- FBS-8
• Für 10-mm-Steckverbinder- FBS-10
• Für 16-mm-Anschlüsse- FBS-12
• Für 35-mm-Anschlüsse- FBS-16
