Allgemeine Beschreibung
Der ZUG PT 2.5 ist ein roter Reihenklemmenblock, der für den Anschluss von Kabeln in Verteilerkästen verwendet wird. Diese Reihenklemmen, auch als Streifenklemmen bekannt, werden in der Regel auf DIN-/Euro-/TS-35-Schienen montiert und bieten eine starke und stabile Leiterverbindung über eine Federklemme.Technische daten
- Modell: ZUG PT 2.5
- Farbe: Rot
- Federkraftklemmen: 2
- Anzahl der Potenziale: 1
- Empfohlene Verschlussplatte (Blinddeckel): Ja
- Zulässiger Anschlussleiterquerschnitt: ab 0,2–2,5 mm², massiv oder flexibel mit Aderendhülse
- Nennstrom: 800 V / 32 A
- Montageart: 35-mm-DIN-Montageschiene
- Anschlussposition: von oben
- Isoliermaterial: Thermoplast
Kompatibilität und Zubehör
Für diesen Steckverbindertyp ist folgendes Zubehör erhältlich:

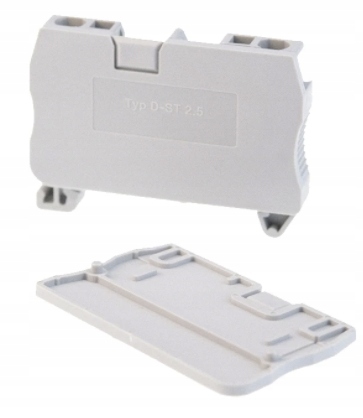

- Kappe für den Steckverbinder: D-PT 2.5

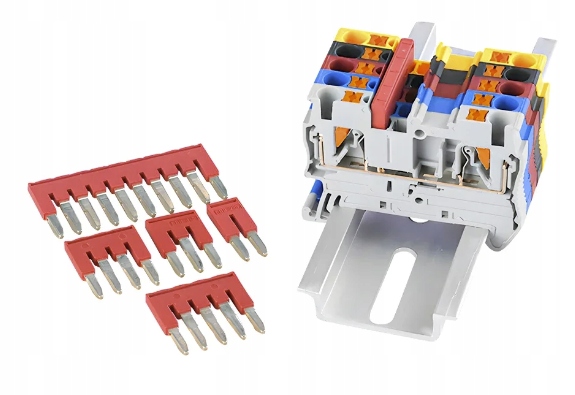

- Brückensymbol: FBS-5
- Nummernbezeichnungen: ZBFM-5 oder ZB-5 (Nummernbereich 1-100)
Installation
Eine ordnungsgemäße Terminierung der Steckverbinderreihe verhindert unkontrollierte Kurzschlüsse. Es wird empfohlen, nur den letzten Steckverbinder in der Reihe zu kappen und keine Kappen für jeden Steckverbinder zu verwenden, wenn diese nebeneinander montiert werden.
Anwendung

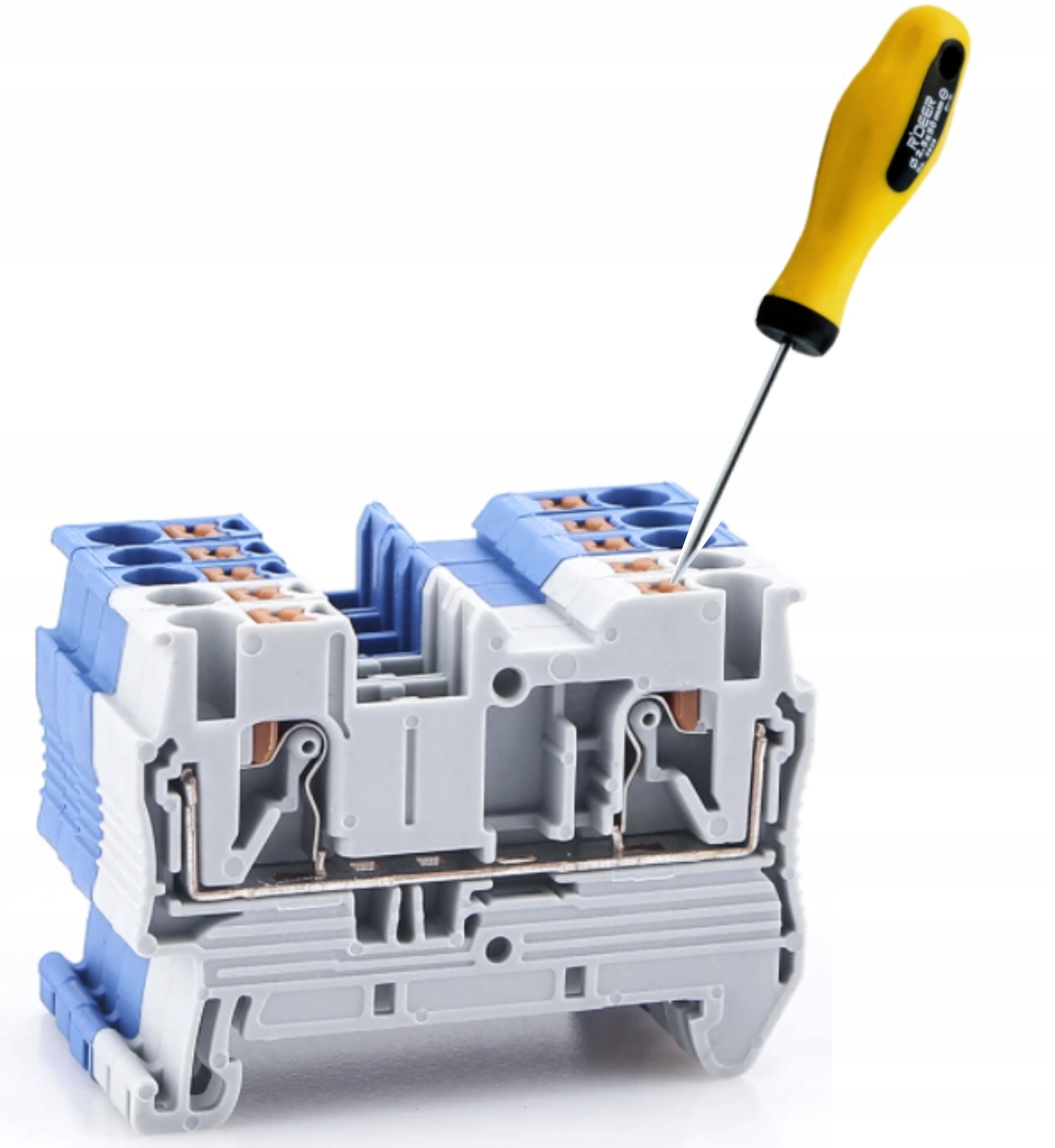

Der ZUG PT 2.5 ist sowohl für Massiv- als auch für Litzenleiter geeignet. Für Litzenleiter werden Aderendhülsen empfohlen. Die Anschlussposition kann durch Einpressen von oben oder seitlich erfolgen.
Weitere Informationen
Der gesamte Nummernbereich für die Markierer ist verfügbar unter 1-100. Die Markierer passen auf Reihenklemmen von WAGO, PHOENIX, ADELID, POKÓJ, SIMET. Die Markierer bestehen aus Kunststoff und das Band ist gerillt, sodass einzelne Markierer entnommen werden können.
