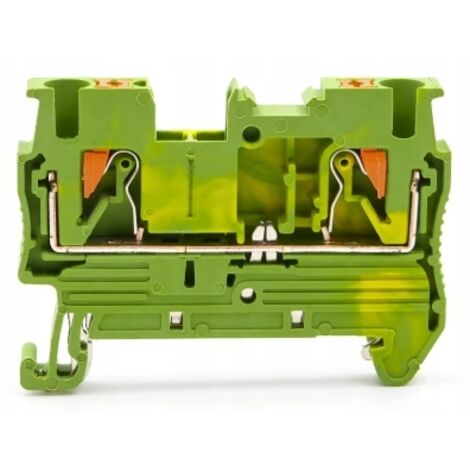

ZUG PT 4-PE gelb-grün Tragschienen-Connector

Produktinformationen

Beschreibung

Allgemeine Beschreibung

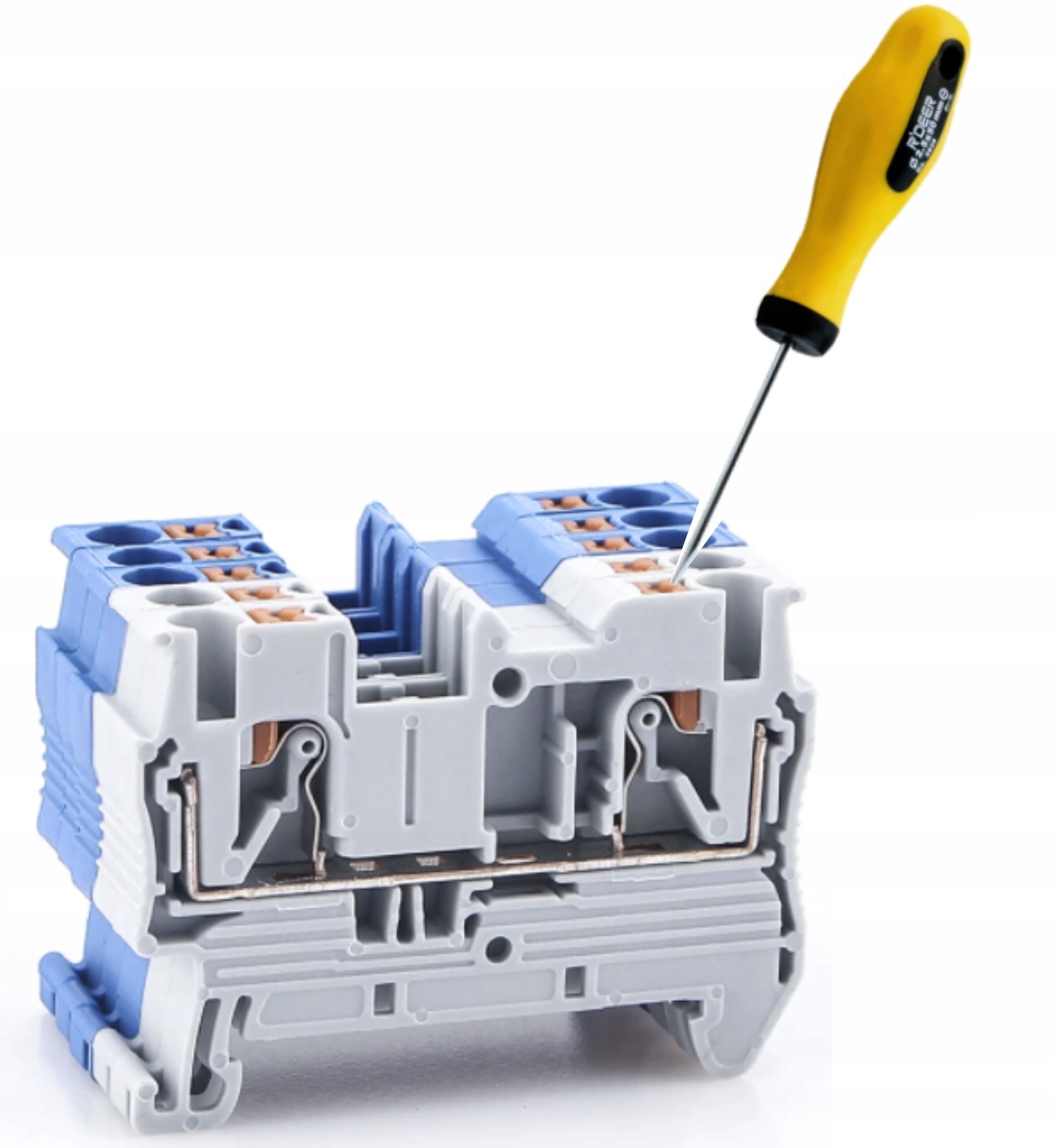

Die ZUG PT 4-PE Gelb-Grüne Reihenklemme ist ein hochwertiger Steckverbinder, der für den Anschluss von Leitungen in Verteilern verwendet wird. Diese Reihenklemme wird auf DIN-/Euro-/TS-35-Schienen montiert und bietet eine stabile Leiterverbindung über eine Federklemme. Sie ist sowohl für massive als auch für Litzenleiter geeignet, wobei für Litzenleiter die Verwendung von Aderendhülsen empfohlen wird.

Technische daten

Modell: ZUG PT 4-PE
Farbe: Gelb-Grün
Federkraftklemmen: 2
Anzahl der Potenziale: 1
Zulässiger Anschlussleiterquerschnitt: 0,2–4 mm² (massiv oder flexibel mit Aderendhülse)
Nennstrom: 800 V / 41 A

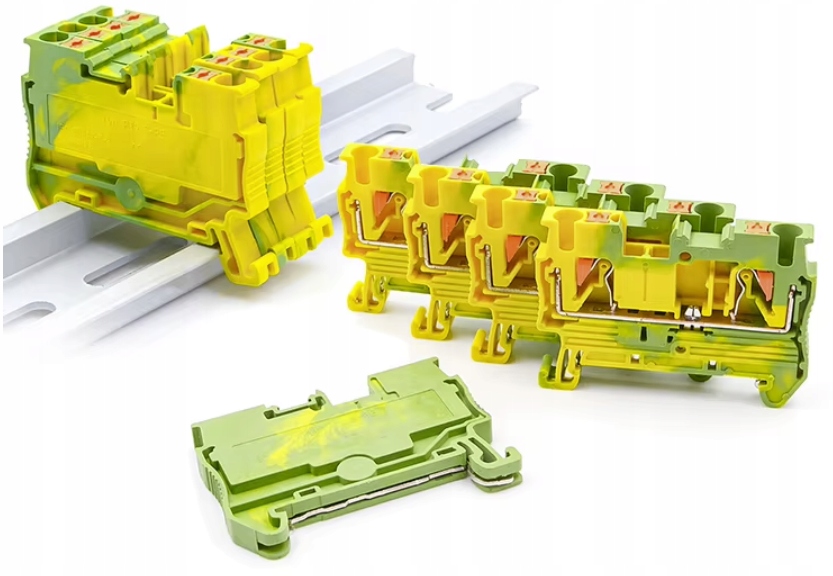

Montageart: 35-mm-DIN-Montageschiene
Anschlussposition: von oben
Isoliermaterial: Thermoplast

Kompatibilität und Zubehör

ZUG Schienenverbinder

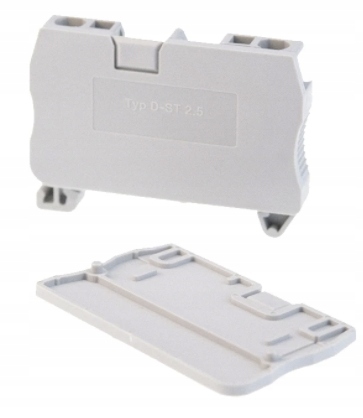

Endkappen/Abdeckungen
Endklemmen zur Verriegelung von Verbindern
Schnellverbinder zum Anschluss von Leitungen in Abzweigdosen
Nummernmarkierungen für Verbinder
Verteilungsblöcke
Kabelcrimps
Kabelbinder
Schrumpfschläuche mit Zinn

Weitere Informationen

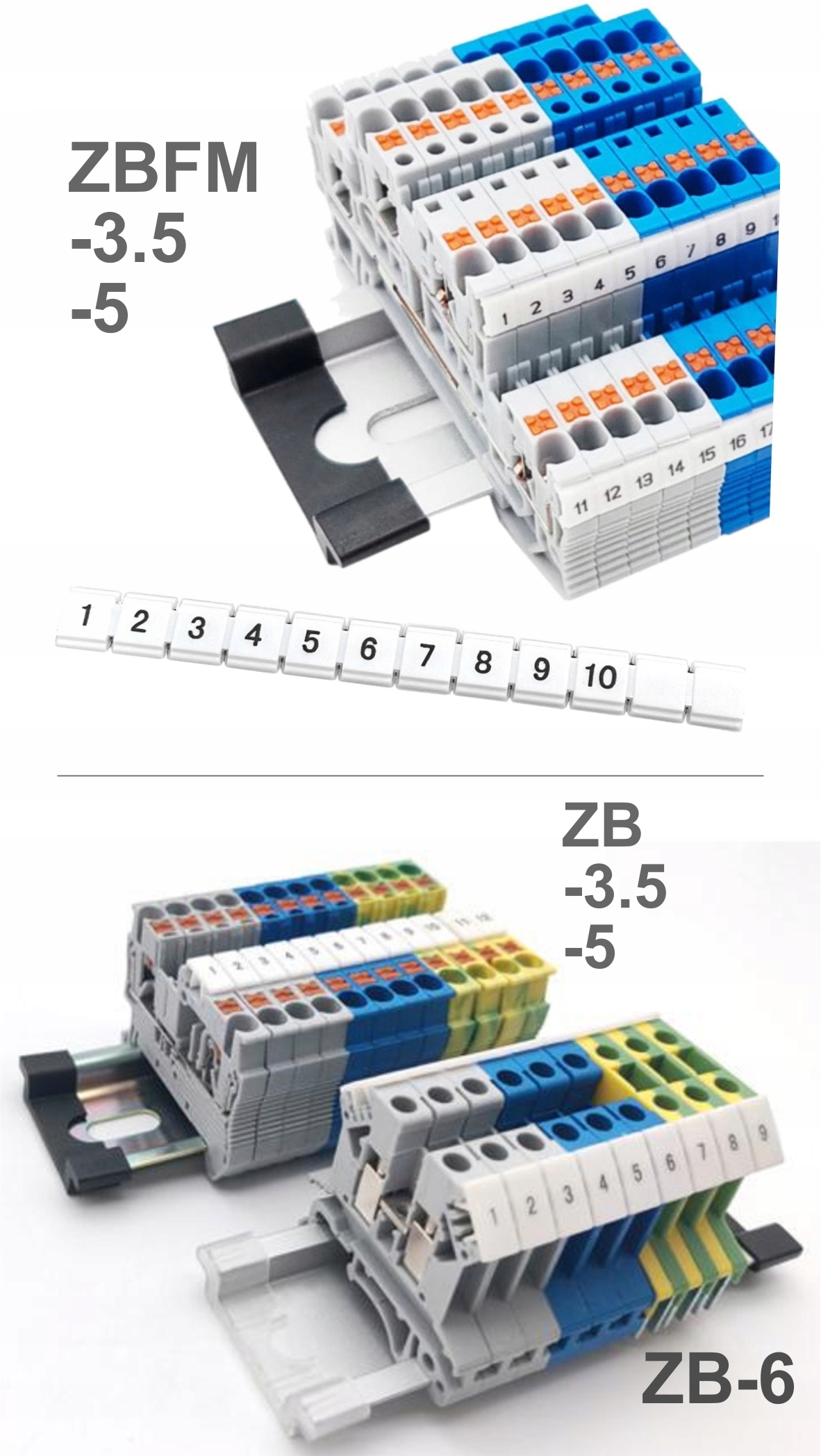

Für den Steckverbinder sind folgende numerische Markierungen verfügbar: ZBFM-5 oder ZB-6. Die Markierungen können zugeschnitten werden und sind im gesamten Nummerierungsbereich von 1-100 erhältlich. Die Markierer bestehen aus Kunststoff und das Band ist gerillt, sodass einzelne Markierer entnommen werden können.

Installation

Die ordnungsgemäße Terminierung einer Steckverbinderreihe verhindert unkontrollierte Kurzschlüsse. Es wird empfohlen, nur den letzten Steckverbinder in der Reihe zu kappen und keine Kappen für jeden Steckverbinder zu verwenden, wenn diese nebeneinander montiert werden.

Anwendung

Der Steckverbinder eignet sich ideal für den Einsatz in elektrischen Verteilern und Schaltschränken, wo eine zuverlässige Verbindung von Leitungen erforderlich ist.
