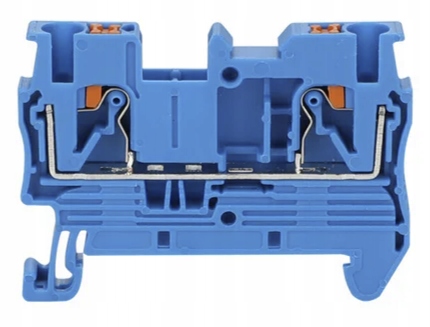

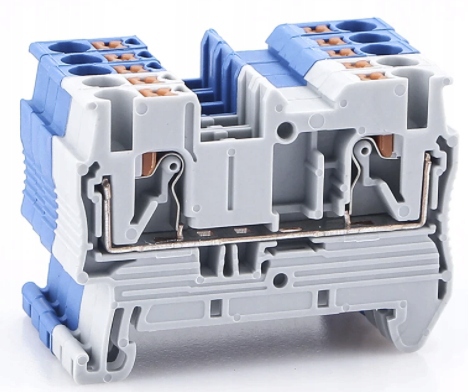

ZUG PT 4 Blaue Reihenklemme für DIN-Schienen

62648-PT4/blau / blau

? Reihenklemmen, auch Streifenklemmen oder Klemmenklemmen genannt, werden allgemein alsZUG "Zugs"zum Anschluss von Kabeln in Verteilerkästen verwendet. Sie werden meist einzeln oder in Reihen auf einer DIN-/Euro-/TS-35-Schiene montiert.

?1 Stk. – 1-stöckiger Schienenverbinder.

• 2 Federkraftklemmen
• Anzahl der Potenziale:1
• Empfohlene Verschlussplatte (Blinddeckel):Ja
• Zulässiger Anschlussleiterquerschnitt:ab 0,2–4 mm², massiv oder flexibel mit Aderendhülse
• Nennstrom:800 V / 41 A
• Montageart:35-mm-DIN-Montageschiene
• Anschlussposition:vom nach oben
• Isoliermaterial:Thermoplast

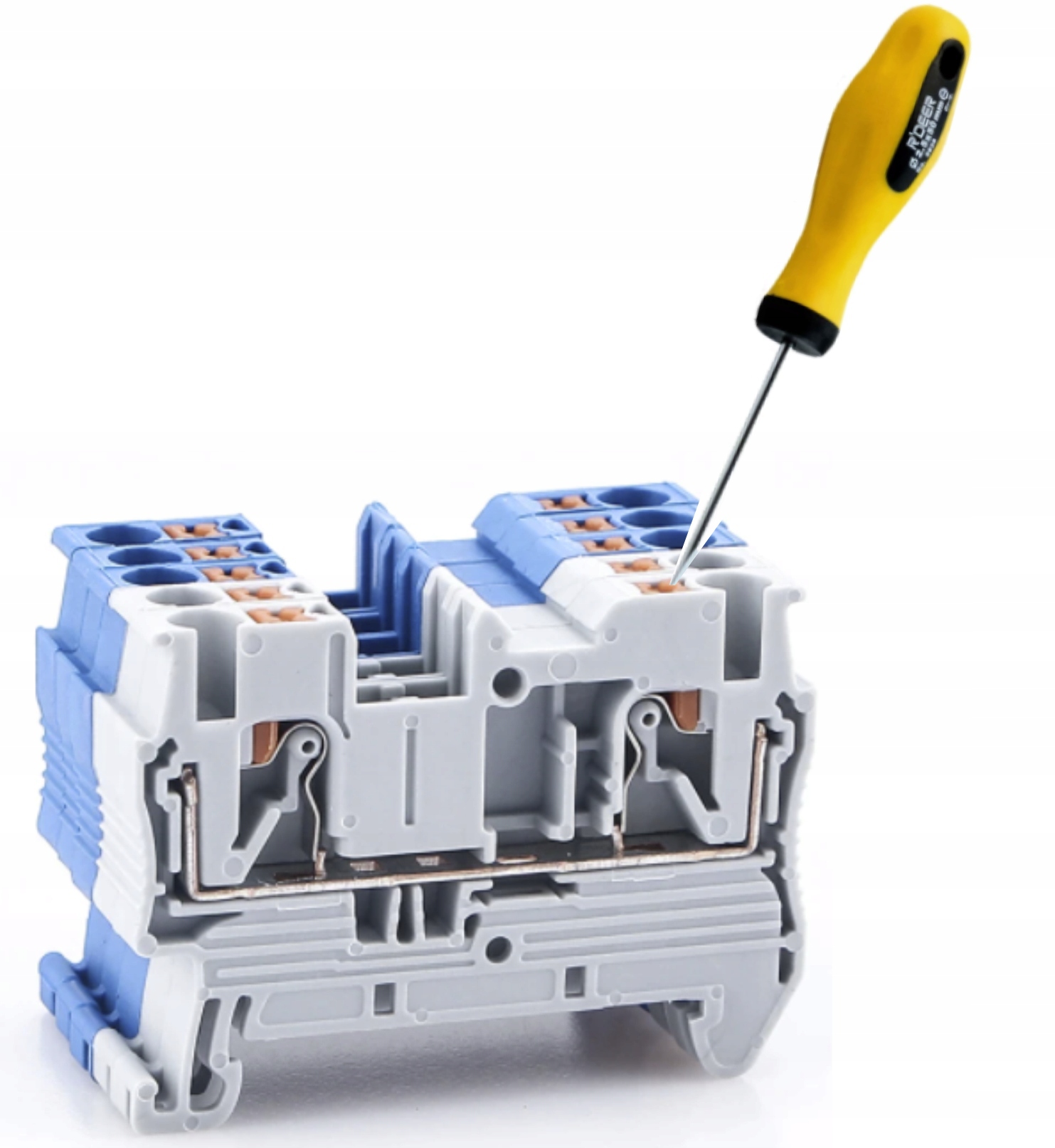

? Der Steckverbinder zeichnet sich durch eine sehr starke und stabile Leiterverbindung über eine Federklemme aus.

•     Der Steckverbinder ist sowohl für Massiv- als auch für Litzenleiter geeignet.
•     ? Für Litzenleiter wird die Verwendung von Aderendhülsen empfohlen.

    ? Zubehör für diesen Steckverbindertyp ist unten erhältlich.

    ? Das Kappensymbol für den obigen Steckverbinder lautet:

D-PT 4

Die ordnungsgemäße Terminierung einer Steckverbinderreihe verhindert unkontrollierte Kurzschlüsse.

    Wir empfehlen, nur den letzten Steckverbinder in der Reihe zu kappen.

•     ?Verwenden Sie keine Kappen für jeden Steckverbinder, wenn diese nebeneinander montiert werden.
• ?Nebeneinander montierte Steckverbinder sind abgedeckt.
•     ?Durch die Abdeckung der einzelnen Steckverbinder nebeneinander wird die Steckverbinderreihe verbreitert und der Einsatz von Jumpern bei Bedarf vermieden.

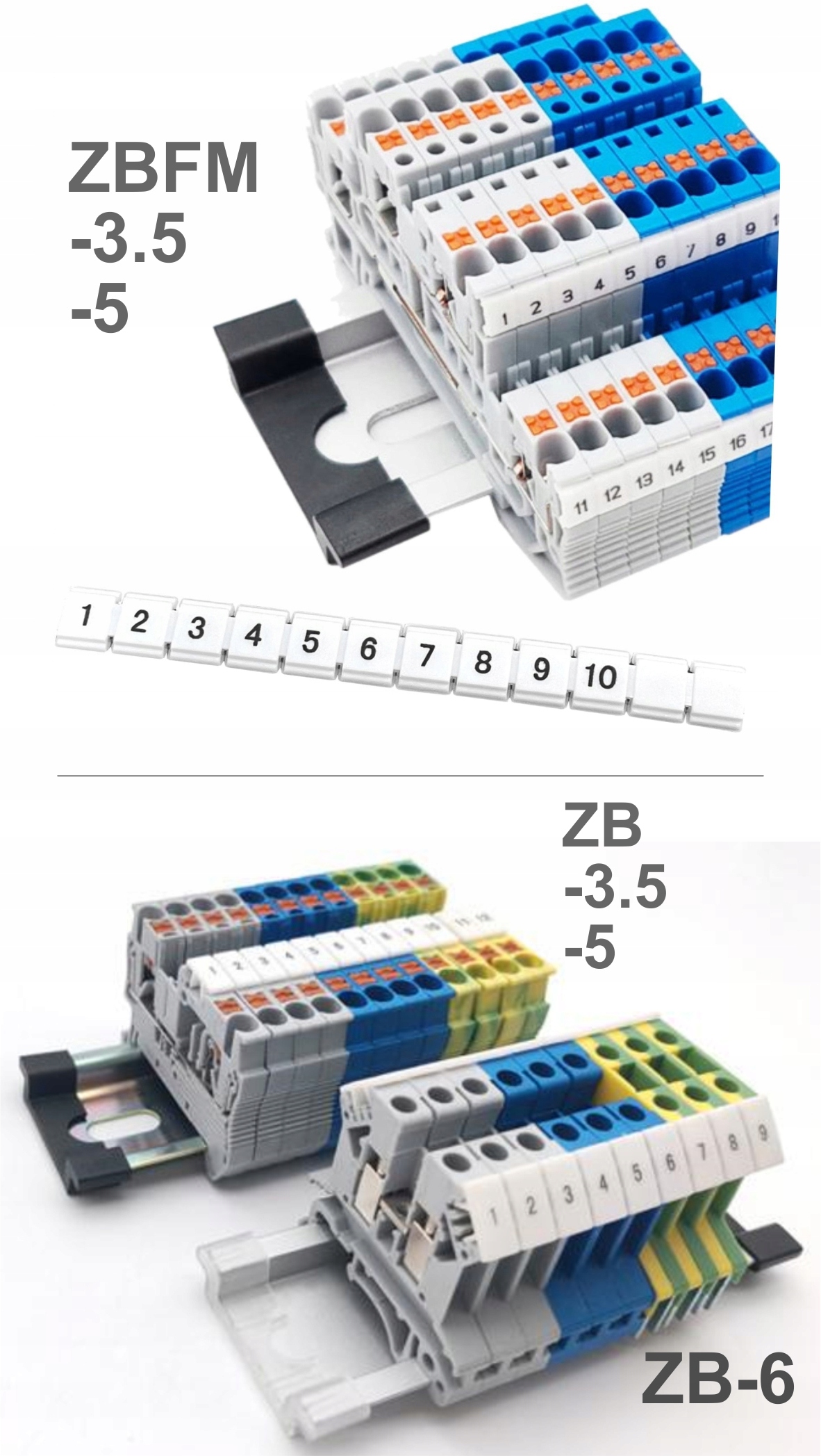

    ? Für den oben genannten Steckverbinder sind folgende numerische Markierungen verfügbar:

ZBFM-5oderZB-6

Die Markierungen können zugeschnitten werden.

Der gesamte Nummerierungsbereich ist verfügbar bei 1-100

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

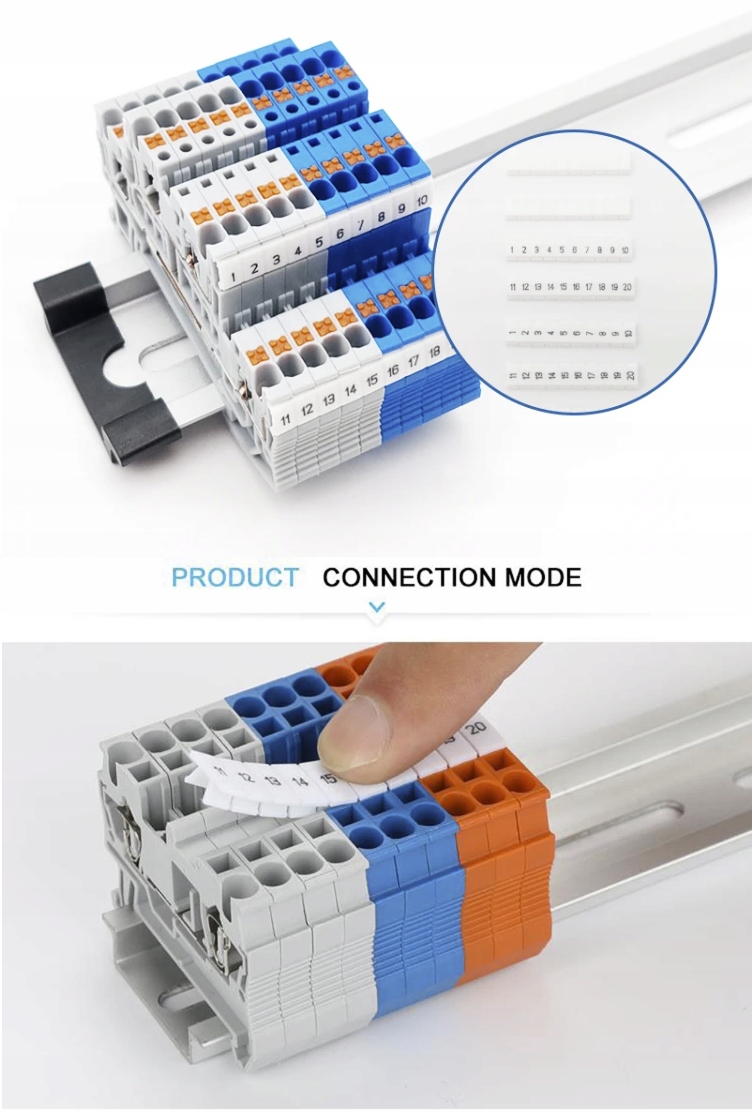

? Die Markierer passen auf Reihenklemmen von WAGO, PHOENIX, ADELID, POKÓJ, SIMET... (Wir empfehlen eine Beratung.Klemmenbreite)

Die Markierer bestehen aus Kunststoff.

    Das Band ist gerillt, sodass einzelne Markierer entnommen werden können.

Kleinere Markierer können auch für größere Klemmenblöcke verwendet werden.

• ? Anschlussposition:Einpressen von oben oder seitlich.
•     ? Materialtyp:PVC

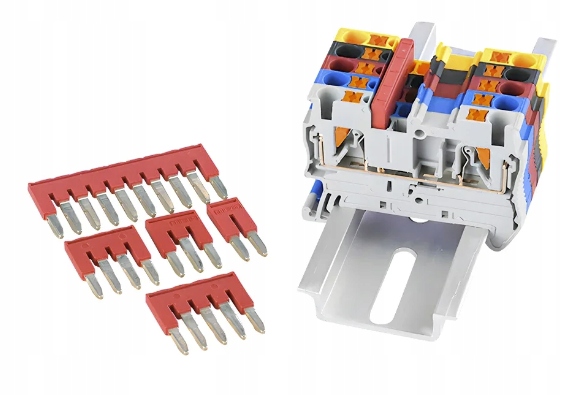

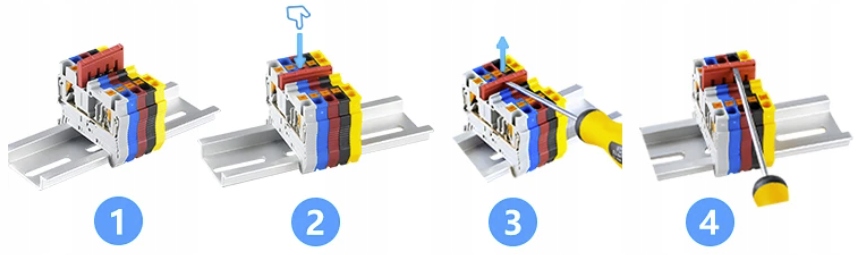

? Für die oben genannte Klemme lautet das Brückensymbol:

FBS-6

Hier sind die Brückentypen für bestimmte Abmessungen von ZUG-Schienenklemmen aufgeführt:

• Für 1,5-mm-Klemmen- FBS-3.5
• Für 2,5-mm-Klemmen- FBS-5
• Für 4-mm-Anschlussklemmen- FBS-6
• Für 6-mm-Steckverbinder- FBS-8
• Für 10-mm-Steckverbinder- FBS-10
• Für 16-mm-Anschlüsse- FBS-12
• Für 35-mm-Anschlüsse- FBS-16
