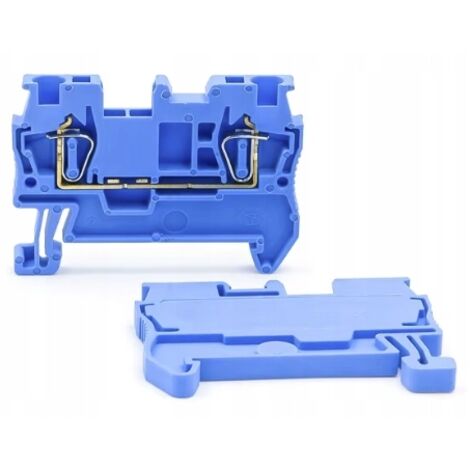

ZUG ST 1.5 Blaue DIN-Schienen-Reihenklemme

62488-ST1.5blau

? Reihenklemmen, auch Klemmenblöcke oder Reihenklemmen genannt, werden allgemein alsZUG "Zugs"zum Anschluss von Kabeln in Verteilerschränken verwendet. Sie werden meist einzeln oder in Reihen auf einer DIN-/Euro-/TS-35-Schiene montiert.

?1 Stk. – 1-stöckiger Schienenverbinder.

• 2 Federkraftklemmen
• Anzahl der Potenziale:1
• Empfohlene Abschlussplatte (Kappe):Ja
• Zulässiger Anschlussleiterquerschnitt:ab 0,2–1,5 mm², massiv oder flexibel mit Aderendhülse
• Nennstrom:500 V / 24 A
• Montageart:35-mm-DIN-Montageschiene
• Anschlussposition:vom nach oben
• Isoliermaterial:Thermoplast

? Der Steckverbinder zeichnet sich durch eine sehr starke und stabile Leiterverbindung über eine Federklemme aus.

•     Der Steckverbinder ist sowohl für Massiv- als auch für Litzenleiter geeignet.
•     ?Für Litzenleiter werden Aderendhülsen empfohlen.

    ? Zubehör für diesen Steckverbindertyp ist unten erhältlich.

    ? Das Kappensymbol für den obigen Steckverbinder lautet:

D-PT 1,5

Eine ordnungsgemäße Terminierung der Steckverbinderreihe verhindert unkontrollierte Kurzschlüsse.

    Wir empfehlen, nur den letzten Steckverbinder in der Reihe zu kappen.

•     ?Verwenden Sie keine Kappen für jeden Steckverbinder, wenn diese nebeneinander montiert werden.
• ?Nebeneinander montierte Steckverbinder decken sich gegenseitig ab.
•     ?Durch die Abdeckung der einzelnen Steckverbinder nebeneinander wird die Steckverbinderreihe erweitert und der Einsatz von Jumpern bei Bedarf vermieden.

    ? Die oben genannten Steckverbinder haben folgende numerische Kennzeichnung:

ZB-3.5 oder ZBFM-3.5

Der gesamte Nummerierungsbereich von 1-100 ist verfügbar.

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? Die Markierer passen auf Steckverbinder der Marken WAGO, PHOENIX, ADELID, POKÓJ und SIMET. (Wir empfehlen,Abstand und Steckverbinderbreite zu konsultieren.)

Die Markierer bestehen aus Kunststoff.

    Das Klebeband ist gerillt und kann daher einzeln entnommen werden.

Für größere Armaturen können auch kleinere Markierungen verwendet werden.

•     ? Anschlussposition:Einstecken von oben oder seitlich.
•     ? Materialtyp:PVC

? Für den obigen Stecker lautet der Jumpercode:

FBS-3.5

Hier sind die Jumpertypen für bestimmte ZUG-Steckergrößen:

• Für 1,5-mm-Stecker -FBS-3.5
• Für 2,5-mm-Stecker- FBS-5
• Für 4-mm-Steckverbinder- FBS-6
• Für 6-mm-Steckverbinder- FBS-8
• Für 10-mm-Steckverbinder- FBS-10
• Für 16-mm-Anschlüsse- FBS-12
• Für 35-mm-Anschlüsse- FBS-16
