Allgemeine Beschreibung

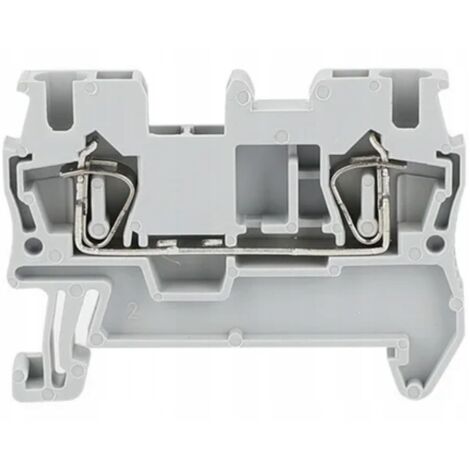

Die ZUG ST 4 mm graue DIN-Schienen-Klemmenleiste ist ein zuverlässiger Steckverbinder, der für den Anschluss von Kabeln in Verteilerkästen konzipiert ist. Diese Schienen-Klemmenleisten, auch als Reihenklemmen oder Klemmenblöcke bekannt, werden in der Regel auf DIN-/Euro-/TS-35-Schienen montiert.Technische daten
- Abmessungen: 4 mm
- Federkraftklemmen: 2
- Anzahl der Potenziale: 1
- Zulässiger Anschlussleiterquerschnitt: 0,2–4 mm² (massiv oder flexibel mit Aderendhülse)
- Nennstrom: 800 V / 30 A
- Montageart: 35-mm-DIN-Montageschiene
- Anschlussposition: von oben
- Isoliermaterial: Thermoplast
Kompatibilität und Zubehör

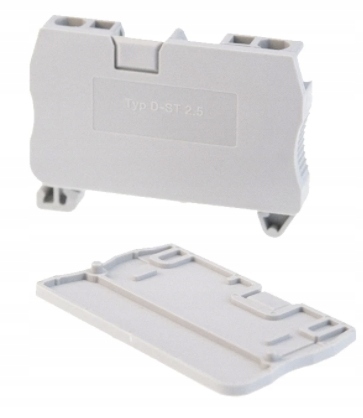

- Verfügbares Zubehör: ZUG Schienenverbinder, Endkappen/Abdeckungen, Endklemmen zur Verriegelung von Verbindern, Schnellverbinder zum Anschluss von Leitungen in Abzweigdosen, Nummernmarkierungen für Verbinder, Verteilungsblöcke, Kabelcrimps, Kabelbinder, Schrumpfschläuche mit Zinn
Installation

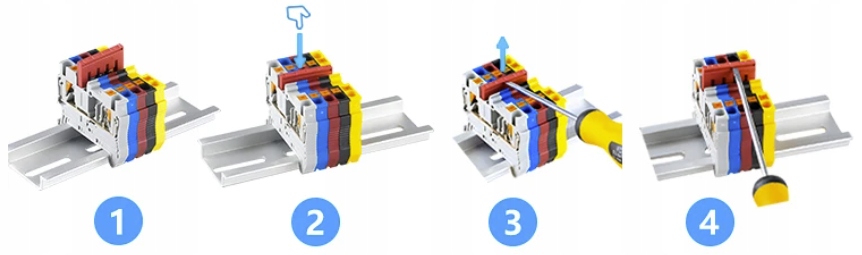

Die Installation erfolgt durch einfaches Montieren der Klemmenleiste auf der DIN-Schiene. Achten Sie darauf, dass die Anschlussposition von oben erfolgt.
Anwendung
Die Klemmenleiste eignet sich für die Verbindung von Massiv- und Litzenleitern. Für Litzenleiter wird die Verwendung von Aderendhülsen empfohlen, um eine sichere Verbindung zu gewährleisten.
Weitere Informationen
- Brückensymbol für die Klemme: FBS-6
- Verfügbare numerische Markierungen: ZBFM-5 oder ZB-6 (1-100)
- Materialtyp der Markierer: PVC
- Die Markierer sind gerillt, sodass einzelne Markierer entnommen werden können.
