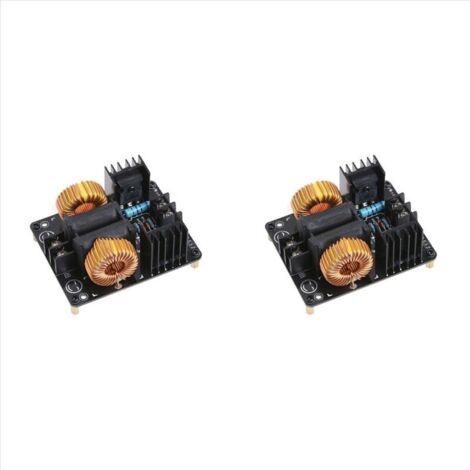

ZVS Dual 1000W 20A Niederspannungs-Induktionsheizmodul mit Flyback-Pilot

Diese Induktionsheizschaltung benötigt eine Niederspannungs-Gleichstromversorgung von 12 bis 48 V. Maximalstrom: 20 A, maximale Leistung: 1000 W. Die Schaltung ermöglicht nicht nur induktives Erhitzen, sondern integriert auch ein Kupferrohr in einen Hochfrequenztransformator – einen leistungsstarken Wechselrichter. Dank eines speziell angefertigten, 8,5 mm dicken Substrats wird die Wärmeableitung optimiert. Die Kühlleistung ist sehr hoch. Die Schaltung wurde mit einem 53-V-Netzteil getestet und funktioniert einwandfrei. Dank ihrer moderaten Leistung eignet sie sich ideal zum Härten, Glühen und für andere Wärmebehandlungen kleiner Teile. Sie kann auch mit einem Tiegel zum Schmelzen von Gold, Silber, Kupfer, Aluminium und anderen Metallen verwendet werden. Die Schaltung sorgt für gleichmäßiges, schnelles und komfortables Erhitzen. Die Säulen ermöglichen eine niedrigere und effizientere Temperaturverteilung. Obwohl diese Schaltung einen Eingangsstrom von 20 bis 30 A verträgt, sollte dieser für einen sicheren Betrieb 15 A nicht überschreiten. Sie können problemlos ein Amperemeter zwischen Netzteil und Heizsteuerplatine anschließen, müssen aber stets auf Stromüberlastung achten.

Hinweise:
Das Set enthält alle Steuerschaltungskomponenten und Messingbauteile.
Netzteil und Kühleinheit sind nicht im Lieferumfang enthalten.
Die Leiterplatte besteht aus doppelseitiger Glasfaser; die Kupferleiterbahnen dienen hauptsächlich der Dehnung.
Die gesamte Rückseite des Resonanzkreises wird genutzt.
Für den Dauerbetrieb empfiehlt sich ein Lüfter, der die Resonanzkondensatoren und andere Bauteile von oben kühlt.
Bei Verwendung eines Schaltnetzteils ist zu beachten, dass der Betrieb aufgrund der hohen Leistung generell langsam ist.
Die Ausgangsspannung des neu eingeschalteten Geräts steigt langsam an. Steigt die Spannung auf 12 V, überhitzt die Induktionsheizschaltung, da eine zu niedrige Spannung Vibrationen nicht toleriert und es zu zwei gleichzeitigen Leitungen kommt. Die Röhre kann durchbrennen. Die erste Schaltspannung erreicht 12 V und wird dann in den Induktionsheizkreis eingespeist. Das Volumen des zu erwärmenden Objekts innerhalb der Heizspule darf 1/5 des Gesamtvolumens nicht überschreiten (wenn der Heizzylinder einen Spulendurchmesser von weniger als 1/3 hat), da es sonst zu einer Überlastung oder einem Ausfall der Stromversorgung kommen kann. Farbe: Schwarz. Material: Metall. Abmessungen: 8,50 x 7,0 cm. Packungsinhalt: 2 Module. Nur Packungsinhalt; andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können zu leichten Farbabweichungen zwischen dem Artikel auf dem Foto und dem tatsächlichen Produkt führen. Eine Messabweichung von +/- 1 bis 3 cm ist möglich.
