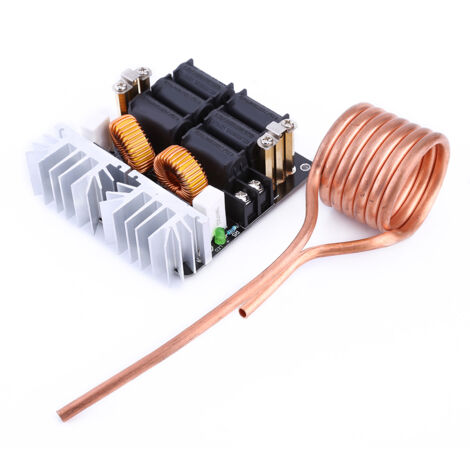

ZVS – Niederspannungs-Induktionsheizpaneel, Stromversorgungsmodul, Flyback-Pilot, 1000W Heizelement.

Eigenschaften:

1. Dieser Abschnitt der Induktionserwärmung verwendet eine Niederspannungs-Gleichstromversorgung von 12 bis 48 V
2. Maximaler Strom 20 A, maximale Leistung 1000 W.
3. Getestet 53V Netzteil bei einwandfreiem Betrieb.
4. Aufgrund seiner moderaten Leistung kann es für kleine Teile verwendet werden. Heimwerker führen Härten, Glühen und andere Wärmebehandlungen durch.
5. Kann auch mit einem Graphittiegel zum Schmelzen von Gold, Silber, Kupfer, Aluminium und anderen Metallen verwendet werden, gleichmäßige Erwärmung, schnell, sehr praktisch.

Spezifikation:

Eigenschaften:
Dieser Abschnitt der Induktionserwärmung verwendet eine Niederspannungs-Gleichstromversorgung von 12–48 V.
Maximaler Strom 20 A, maximale Leistung 1000 W.
Getestetes 53-V-Netzteil bei ordnungsgemäßer Funktion.
Aufgrund seiner moderaten Leistung , kann für kleine Teile verwendet werden, die Heimwerker zum Härten, Glühen und für andere Wärmebehandlungen verwenden.
Kann auch mit einem Graphittiegel zum Schmelzen von Gold, Silber, Kupfer, Aluminium und anderen Metallen verwendet werden, gleichmäßiges Erhitzen, schnell, sehr praktisch.
Spezifikationen:
Innendurchmesser der Spule: 40 mm
Höhe der Spule: 50 mm
24-V-Eingang mit Leerlaufstrom von 3 A
48 V-Eingang mit Leerlaufstrom von 6 A
Je höher die Bei gleicher Spannung ist der Effekt umso besser, je größer der Heizstrom ist.
Gleichzeitig ist die Wärme jedoch auch groß. Um die tatsächliche Situation bei der Auswahl der Eingangsspannung auszuschließen, werden im Allgemeinen die Wörter 24 V oder . verwendet Eine 36-V-Stromversorgung reicht aus.
Es eignet sich für eine 12-36-V-Stromversorgung (nicht im Lieferumfang enthalten)
Die Spule ist für einen 40-mm-Tiegel geeignet.
Hinweis:
1, Das Kit enthält einen vollständigen Satz Antriebsschaltungselemente und Messing
2, Käufer müssen ihre eigene Strom- und Kühleinheit mitbringen.
3, Die Leiterplatte besteht aus doppelseitiger Glasfaserplatte, hauptsächlich werden Kupferleiterbahnen verwendet, um die gesamte Rückseite des gemeinsamen Resonanzkreises zu verbreitern. Kontinuierliche Arbeit, bitte fügen Sie einen Lüfter hinzu, der von oben nach unten bläst, um die Resonanzkondensatoren und andere Komponenten abzukühlen.
4, die Verwendung eines Schaltnetzteils. Bitte beachten Sie, dass aufgrund der hohen Leistung im Allgemeinen eine langsame Startfunktion vorliegt, die gerade die Maschine öffnet Die Ausgangsspannung steigt langsam an, während sie vor dem Induktionsheizkreis eingeschaltet wird, wenn die Spannung auf 12 V ansteigt, da beim Start eine unzureichende Spannung keine Vibrationen auslösen kann, was dazu führt, dass zwei MOS-Röhren gleichzeitig leiten und so Komponenten verbrannt werden.
Also das erste beginnt mit dem Schalten der Stromversorgungsspannung, die 12 V erreicht, und greift dann auf den Induktionsheizkreis zu.
5, Das Volumen des Objekts, das in der Heizspule erhitzt wird, darf 1/5 des Volumens nicht überschreiten (wenn der Heizzylinder, dann Heizung). Spulendurchmesser kleiner als der Durchmesser von 1/3), oder es kann an einer Überlastung oder einem Durchbrennen der Stromversorgung des Stromkreises liegen.
Dieser Stromkreis kann zwar einen Eingangsstrom von 20–30 A tolerieren, darf jedoch 15 A nicht überschreiten Für sicheres Arbeiten können Sie problemlos ein Amperemeter zwischen Netzteil und Heizungstreiberplatine hinzufügen, aber immer die Stromüberlastung überwachen.
Diese Schaltung kann nicht nur die Induktionserwärmung durchführen, sondern auch das Kupferrohr in den Hochfrequenztransformator, ist ein leistungsstarker Wechselrichter.
1, Zur Vergrößerung des Kühlkörpers mit einem maßgeschneiderten Substrat mit einer Dicke von bis zu 8,5 mm!
Die Kühlkapazität ist sehr leistungsstark.
2, Mit den M4-Säulen ist das Fieber kleiner und effizienter.

Im Lieferumfang enthalten:
1 x ZVS Niederspannungs-Induktionsheizplatine
1 x Messing

Paketliste:

1 x ZVS Niederspannungs-Induktionsheizplatine
1 x Messing
