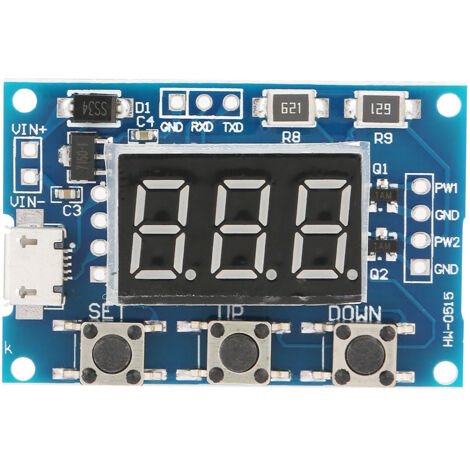

Zweikanal-PWM-Generator mit einstellbarer Frequenzregelung und Tastverhältnis
mit dem Code
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Detaillierte Spezifikationen:
Zustand: 100 % Neu
Versorgungsspannung: 5–30 V, unterstützt auch 5,0 V Micro-USB-Stromversorgung
Frequenzbereich: 1 Hz – 150 kHz
Frequenzgenauigkeit: 2 %
Signalbelastbarkeit: Ausgangsstrom zwischen 8 und 30 mA
Ausgangsbereich: Standardmäßig 5 V V-pp (kann durch ein externes Netzteil geändert werden)
Betriebstemperatur: -30 °C bis +70 °C
Gewicht: ca. 9 g
Abmessungen: ca. 41 mm x 28 mm x 1,6 mm
Konfiguration über die Tasten (Set, Auf, Ab):
Durch kurzes Drücken der SET-Taste werden die 4 angezeigten Parameter durchgeschaltet (FR1: PWM1-Frequenz; dU1: PWM1-Tastverhältnis; FR2: PWM2-Frequenz; dU2: PWM2-Tastverhältnis). Verwenden Sie die Tasten AUF und AB, um den Wert des aktuellen Parameters zu ändern. Durch langes Drücken der SET-Taste in der Frequenzschnittstelle können Sie zwischen drei Anzeigeformaten/-einheiten für die Frequenz umschalten (Hz, kHz mit einer Dezimalstelle, kHz mit einem spezifischen Format). Das Tastverhältnis bleibt für alle drei Werte gleich.
Serielle Befehlssteuerung (zur Feinabstimmung):
Das Modul reagiert auf einfache Textbefehle über die serielle Schnittstelle, um die Frequenz und das Tastverhältnis jedes PWM-Kanals präzise einzustellen (z. B. „S1F500T“, um die Frequenz von PWM1 auf 500 Hz einzustellen, „S1D050T“ für ein Tastverhältnis von 50 % bei PWM1). Das Modul gibt bei Erfolg „DOWN“ und bei einem Fehler „FALL“ zurück.
Ihre Bestellung umfasst: 1 x Rechtecksignalgenerator (PWM-Modul).
Eigenschaften
- MarkeMIXHOME
- AusgangswellenformReine Sinuswelle
- MaterialKunststoff
- UmwandlungstypAC zu DC
- ManoMano Art.-NrME210910314
- MMID835573094398
- HerstellerreferenzYC0408-YM7805
- EAN1210990975779
