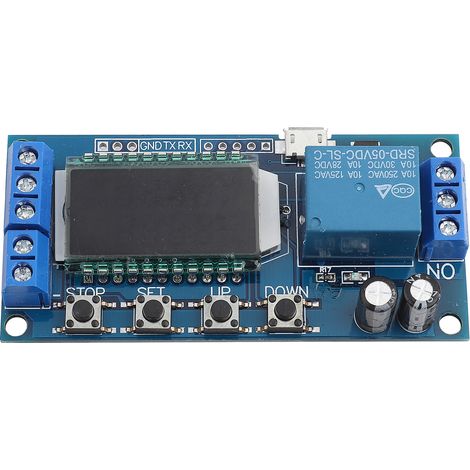

Zyklusauslöseverzögerungs-Timer-Schaltkreis, elektronisches Relaismodul, verzögerte Abschaltung XY LJ02

Funktionen:

1. Dank des LCD-Bildschirms sind der aktuelle Modus und die Einstellungen auf einen Blick erkennbar – übersichtlich, einfach und komfortabel.
2. Unterstützt die Triggersteuerung für hohe und niedrige Pegel und ist somit für die meisten Anwendungsfälle geeignet.
3. Weitbereichs-Netzteil (6–30 V) mit 5,0-V-Micro-USB-Anschluss für maximale Benutzerfreundlichkeit.
4. Der Schalter verfügt über eine Not-Aus-Funktion (STOP-Taste) mit Verpolungsschutz; Verpolung beschädigt die Schaltung nicht.
5. Zusätzlicher Schlafmodus: Nach der Aktivierung schaltet sich die LCD-Hintergrundbeleuchtung nach 5 Minuten ohne Bedienung automatisch aus; durch Drücken einer beliebigen Taste wird sie wieder aktiviert.
6. Verschiedene OP-, CL- und LOP-Parameter können eingestellt werden. Diese Parameter sind unabhängig voneinander und werden separat gespeichert; alle definierten Parameter werden nach dem Ausschalten automatisch gespeichert.
7. Dank Optokoppler-Isolation, verbesserter Störfestigkeit und einer Leiterplatte in Industriequalität bleiben die definierten Parameter auch nach dem Ausschalten erhalten.

Spezifikationen:

Zustand: 100 % Neu
Artikeltyp: Loop-Sync-Modul
Material: Kunststoff
Farbe: Wie abgebildet
Größe: Ca. 8,0 x 3,8 x 1,9 cm / 3,1 x 1,5 x 0,7 Zoll
Betriebsspannung: 6–30 V, unterstützt 5,0-V-Micro-USB-Stromversorgung
Triggersignalquelle:
Hochpegeltrigger (3,0–24 V), Niedrigpegeltrigger (0,0–0,2 V), Schaltersteuerung (passiver Schalter) Lebensdauer: Über 100.000 Schaltzyklen
Betriebstemperatur: -40–85 °C
Synchronisationsbereich:
0,01 Sekunden (Minimum) – 9999 Minuten (Maximum), stufenlos einstellbar
So wählen Sie den Synchronisationsbereich aus:
Drücken Sie in der Parameterbearbeitungsoberfläche von OP/CL kurz die STOP-Taste, um den Synchronisationsbereich auszuwählen;
XXXX hat keine Dezimalstellen und der Synchronisationsbereich liegt zwischen 1 Sekunde und 9999 Sekunden;
XXX.X hat eine Dezimalstelle an der Zehntelstelle Synchronisationsbereich 0,1 s – 999,9 s
XX.XX Dezimalpunkt an der Hundertstelstelle, Synchronisationsbereich 0,01 s – 99,99 s
XXXX Vollständiger Dezimalpunkt, Synchronisationsbereich 1 min – 9999 min
Beispiel: Um die OP auf 3,2 Sekunden einzustellen, verschieben Sie den Dezimalpunkt auf die Zehnerstelle. Das LCD-Display zeigt dann 003.2 an.
Parameterbeschreibung: OP-Einschaltzeit, CL-Ausschaltzeit, LOP-Zykluszeit (1 bis 9999 Mal, "-- --" steht für unendliche Zyklen)
1. Parameter einstellen
a) Durch Gedrückthalten der SET-Taste gelangen Sie in die Einstellungsoberfläche.
b) Stellen Sie zunächst den Betriebsmodus ein. Der Betriebsmodus wird zur Erinnerung durch Blinken angezeigt. Stellen Sie den Betriebsmodus durch kurzes Drücken der AUF/AB-Taste ein;
c) Drücken Sie kurz die SET-Taste, um den Betriebsmodus auszuwählen und die Systemparametereinstellungen aufzurufen;
d) Drücken Sie in den Systemparametereinstellungen kurz die SET-Taste, um den zu ändernden Systemparameter anzupassen. Drücken Sie anschließend kurz oder lange die AUF/AB-Taste, um die Änderung vorzunehmen;
(Hinweis: Drücken Sie SET nur kurz im Modus P-1-P-3; im Modus P-7 ist dies nicht möglich.)
e) Drücken Sie in den OP/CL-Parametereinstellungen kurz die STOP-Taste, um umzuschalten. Synchronisationseinheit (1s/0,1s/0,01s/1min)
f) Sobald alle Parametereinstellungen abgeschlossen sind, halten Sie die SET-Taste gedrückt, um die Parametereinstellungen zu speichern und die Einstellungsoberfläche zu verlassen.
Funktion:
Fernsteuerungsdaten-Download und Parametereinstellungsfunktion:
Das System unterstützt den UART-Daten-Download und die Parametereinstellung (TTL-Pegel);
Zusätzliche Funktion:
a) Automatische Standby-Funktion: Halten Sie in der Betriebsoberfläche die STOP-Taste gedrückt, um die automatische Standby-Funktion zu starten oder zu stoppen (LP-Auswahl EIN zum Starten der Standby-Funktion, AUS zum Deaktivieren der Standby-Funktion);
b) Relaisfunktionsauswahl: Drücken Sie in der Bedienoberfläche kurz die STOP-Taste, um die Relaisfunktion zu starten oder zu stoppen. „EIN“ bedeutet, dass das Relais leitet; „AUS“ bedeutet, dass das Relais nicht leitet. „AUS“: In diesem Zustand blinkt das System und zeigt „OUT“ an; c) Parameteransicht: Drücken Sie auf der Betriebsschnittstelle kurz die SET-Taste, um die aktuellen Systemparameter anzuzeigen. Dies beeinträchtigt den normalen Systembetrieb nicht. d) Umschalten des Anzeigeinhalts: Im Modus P-5/P-6 kann der Anzeigeinhalt (Betriebszeit/Zykluszeit) durch kurzes Drücken der DOWN-Taste geändert werden. Betriebsmodi: P1: Nach Auslösung des Signals ist das Relais für die OP-Zeit eingeschaltet und anschließend ausgeschaltet. Während der OP-Zeit wird das Signal erneut ausgelöst (ungültig). P2: Nach Auslösung des Signals ist das Relais für die OP-Zeit eingeschaltet und anschließend ausgeschaltet. Während der OP-Zeit wird das Signal erneut ausgelöst, um die Synchronisierung zu resynchronisieren. P3: Nach Auslösung des Signals ist das Relais für die OP-Zeit eingeschaltet und anschließend ausgeschaltet. Während der OP-Zeit wird das Signal erneut ausgelöst, um das Relais zurückzusetzen. Das Relais schaltet sich aus und die Synchronisierung wird beendet. P4: Triggersignal wird ausgegeben. Nach dem Ausschalten des Relais während der CL-Zeit wird das Relais für die OP-Zeit aktiviert. Sobald die Synchronisierung abgeschlossen ist, schaltet sich das Relais ab.
P5: Triggersignal senden; sobald das Relais während der OP-Zeit aktiviert wurde, schaltet es sich während der CL-Zeit ab, führt dann die oben genannten Aktionen aus und sendet innerhalb des Zyklus erneut ein Signal; das Relais schaltet sich ab und die Zeitmessung wird gestoppt. Die Anzahl der Zyklen (LOP) kann eingestellt werden.
P6: Nach dem Einschalten ist kein Triggersignal erforderlich; das Relais aktiviert sich während der OP-Zeit, deaktiviert sich während der CL-Zeit, und die oben genannten Aktionen werden zyklisch wiederholt. Die Anzahl der Zyklen (LOP) kann eingestellt werden.
P7: Signalhaltefunktion. Bei einem Triggersignal wird die Synchronisierung aufgehoben und das Relais bleibt eingeschaltet. Sobald das Signal verschwindet, schaltet sich das Relais nach der OP-Zeit ab. Wird während der Zeitmessung ein anderes Signal erkannt, wird die Zeitmessung zurückgesetzt.

Lieferumfang:

1 x Loop-Timing-Modul

Hinweis:

Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
