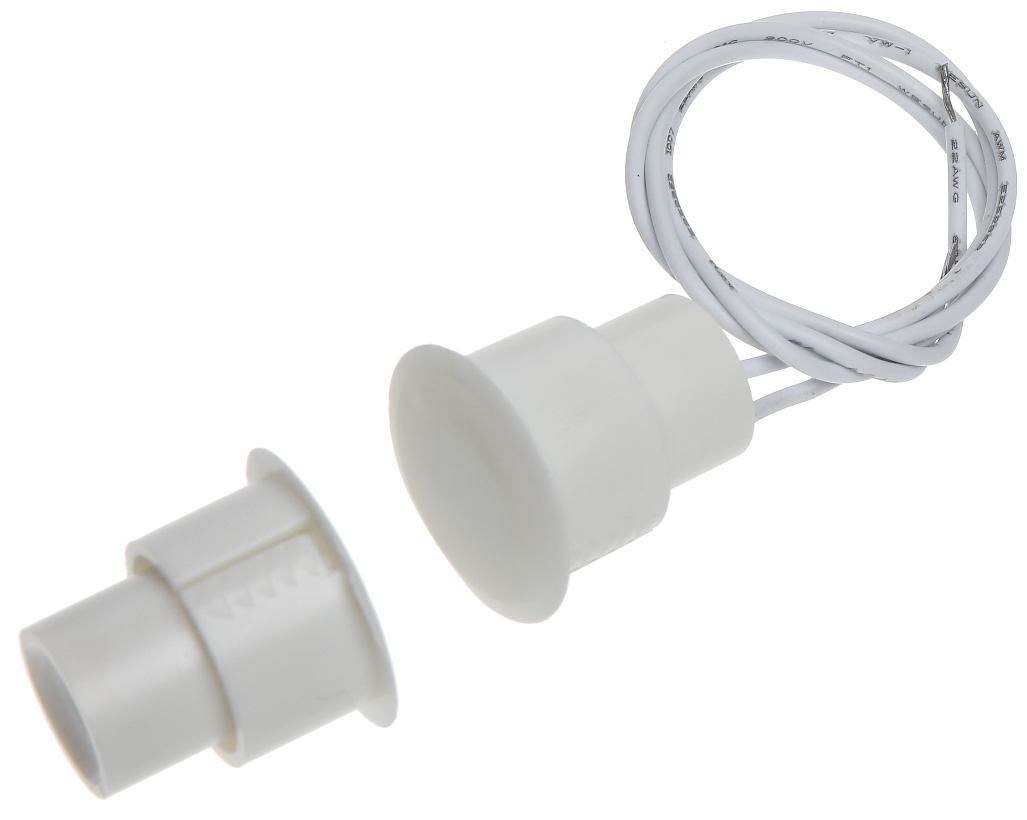

Zylindrischer Reed-Schalter KN-06C

Zylindrischer Reed-Schalter KN-06C

Magnetische Detektoren können überall dort eingesetzt werden, wo der Status von Türen, Fenstern oder anderen beweglichen Elementen überwacht werden muss, z. B. Zum Schutz oder zur Zugangskontrolle bestimmter Objekte, Räume, Geräte, in Automatisierungssystemen usw. Das Detektorelement mit Magnet wird am beweglichen Teil, der Reed-Kontakt am feststehenden Teil der zu schützenden Tür, des Fensters usw. montiert. Der Sensor ist für die Frontmontage in Materialien wie Holz oder Kunststoff vorgesehen und wird eingepresst. Der Magnet muss sich im Erfassungsbereich des Reed-Kontakts befinden (siehe technische Daten). Der Versatz zwischen Magnet- und Reed-Kontaktachse darf bei zylindrischen Sensoren 10 mm nicht überschreiten.

• Erkennung: Öffnen einer Tür oder eines Fensters
• Maximale Schaltspannung des Reed-Schalters: 20 V
• Maximaler Schaltstrom: 20 mA
• Schließabstand der Reed-Schalterkontakte: 9 mm
• Öffnungsabstand der Reed-Schalterkontakte: 10 mm
• Farbe: Weiß
• Gewicht: 0,025 kg

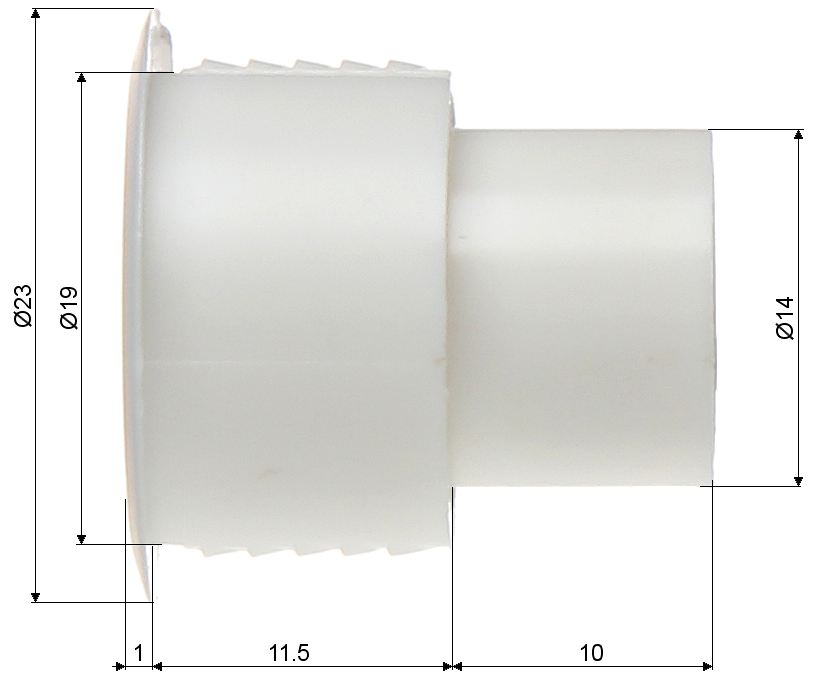

• Abmessungen: 22,5 mm - Länge Ø 19 mm - Montage Ø 23 mm - Außen
• Garantie: 2 Jahre

Ausgewählte Merkmale:

• Kunststoff (ABS)
• NC-Ausgang - Magnet ähnlich einem Reed-Schalter - löst keinen Alarm aus, die Kontakte sind geschlossen
