So finden Sie die richtige Wasserpumpe

Unabhängig vom Typ der Pumpe, ist ihre Rolle simpel: Wasser in Bewegung setzen mit dem Ziel, es von A nach B zu transportieren. Punkt A kann ein Fluss sein, ein Keller oder ein Brunnen und Punkt B ein Garten, ein Abwassergraben oder ein Wohnsitz. Damit diese Wasserbewegung stattfindet, wird das Wasser von der Pumpe angesaugt, falls es sich um eine Tauchpumpe handelt, oder über einen Schlauch, falls es sich um eine Oberflächenpumpe handelt. Das gepumpte Wasser wird durch einen Druckschlauch evakuiert. Jede Pumpe besteht aus einem Motor, der mit einem Rotor versehen ist und eine oder mehrere Turbinen antreibt (auch Schaufelrad genannt) und wesentlich für das Absaugen und die Förderung ist. Leistung, Druck und Durchfluss stehen im Verhältnis mit den persönlichen Bedürfnissen. Entsprechend dieser Kriterien und je nach Pumpe kann die Motorisierung elektrisch (mono- oder dreiphasig) oder thermisch (2- oder 4-Takter) sein.

Anwendungsbeispiele einer Tauchpumpe

Anwendungsbeispiele einer Oberflächenpumpe

Ob Sie das Wasser eines Brunnens pumpen, einen überfluteten Keller leeren oder einige Stellen Ihres Zuhauses mit Regenwasser versorgen möchten, unterscheiden sich die Pumpen auch dementsprechend.

Tauch- und Kellerpumpen

Zum Abpumpen eines überschwemmten Kellers, eines Beckens oder einer Klärgrube wird eine Tauch- bzw. Kellerpumpe verwendet, die auch Schmutzwasserpumpe genannt wird.

Die Tauch- oder Kellerpumpe wird in das Wasser eingetaucht und ist in der Lage belastetes Wasser zu fördern. Eine Tauchpumpe ist ebenfalls in der Lage Brunnenwasser in über 7 m zu fördern (überprüfen Sie hierbei die Brunnentiefe). Hierbei sind lediglich der Druckschlauch und das Stromkabel der Pumpe an der Oberfläche zu sehen. Diese Pumpen eignen sich durch ihre kompakte Größe auch für tiefere Schächte.

Oberflächenpumpen

Um Wasser aus einem Brunnen mit einer Tiefe von bis zu 7 m zu fördern, das Wasser eines Wassersammelbehälters oder eines Flusses auszusaugen kann eine Oberflächenpumpe installiert werden. Ohne große Überraschung verbleibt diese Pumpe an der Oberfläche und wird durch ein Saugrohr gesaugt. Das geförderte Wasser kann für die Bewässerung des Gartens, die Versorgung von Haushaltsgeräten oder auch für die Toilette verwendet werden.

Vorverdichter oder Hauswasserwerk

Um die Unterdruckprobleme im Haushalt zu beheben, die auf ein älteres Netzwerk zurückzuführen sind, oder um den Druck einer Wasserhebe- bzw. Oberflächenpumpe zu regulieren und/oder zu erhöhen, kann der Installation ein Vorverdichter hinzugefügt werden, der gegebenenfalls auch über einen Membrankessel verfügt, um für mehr Leistung zu sorgen, Energie und somit Geld zu sparen und über lange Jahre gute Dienste zu leisten.

Wasserhebeanlage

Für die Sammlung von Ab- und Regenwasser, falls das Abwassersystem zu weit entfernt sein sollte oder wenn Ihr Haus bzw. Ihre Wohnung auf einem tieferen Niveau, als das des Abwasserkanals liegt, ist eine Wasserhebeanlage die richtige Lösung. Mit einer oder mehreren Pumpen für belastetes Wasser und eines Lagertanks kann die Anlage unterirdisch installiert werden.

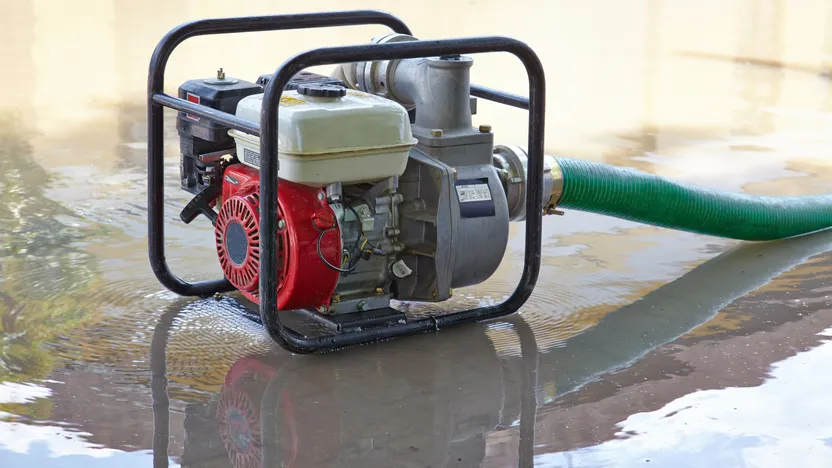

Motorpumpe

Um Wasser in automatisch zu fördern oder abzupumpen und/oder nachhaltig zu nutzen, benutzt man eine Motorpumpe. Unterschiedliche Verbrennungsmotoren sind je nach Bedarf verfügbar (Diesel, 2- oder 4-Takter). Hierbei müssen die Hauptmerkmale dem jeweiligen Anwendungszweck entsprechen.

• Die Wasserhebepumpe oder Kellerpumpe saugt meistbelastetes Wasser an.

• Die Oberflächenpumpe fördert das angesaugte Wasser bis aus einer Tiefe von 7 m und eignet sich für sauberes Flusswasser (hierbei gelten bestimmte Vorschriften) oder für den Einsatz in Regenwassertanks.

• Die Tauchpumpe befindet sich auf dem Boden eines Brunnens und pumpt das Wasser bis in eine Höhe von 8 m.

• Der Vorverdichter erhöht den Druck des zuvor geförderten Wassers.

• Das Haushaltswasserwerk enthält einen Vorverdichter.

• Der Membrankessel entspricht einem kleinen Tank, der als zusätzliche Reserve dient (auch Pufferbehälter genannt).

• Die Wasserhebeanlage pumpt Abwasser ab, welches nicht durch die Schwerkraft abgeleitet werden kann.

• Die Motorpumpe ist eine Oberflächenpumpe mit einem Verbrennungsmotor.

• Die Hydrophoranlage – oder Hydrophore – besteht aus einem Membrankessel, einer Oberflächenpumpe und einem Vorverdichter.

Durchfluss

Der Durchfluss entspricht der Wassermenge, die innerhalb einer gegebenen Zeit gefördert wird. Dies wird entweder in Litern pro Minute (l/Min.) oder in Kubikmetern pro Stunde (m³/h) ausgedrückt. 6 m³/h entsprechen beispielsweise 100 l/Min.

Druck

Der Druck wird in bar (B) ausgedrückt und misst die Kraft, mit der das Wasser gefördert wird, jedoch sollten Sie sich daran erinnern, dass Durchfluss und Druck gleichermaßen berücksichtigt werden müssen: bei gleichem Durchfluss hat ein Rohr mit kleinem Querschnitt mehr Druck als ein Rohr mit großem Querschnitt. Der Druck kann ebenfalls in Meter Wassersäule (mWS) angegeben werden, in welchem Fall 1 mWS 98,0665 mbar entsprechen.

Förderhöhe

Die Förderhöhe entspricht in der Praxis der maximalen Höhe zwischen dem Punkt, an dem das Wasser angesaugt und dem Punkt, auf den es gefördert wird (das Beispiel eines Geländes mit Hang verdeutlicht dies besonders gut). Die Förderhöhe wird in Metern angegeben.

Saughöhe

Die Saughöhe entspricht der Tiefe, in der das Wasser angesaugt werden kann. Dies entspricht Oberflächenpumpen sowie auch Tauchpumpen.

Gesamtförderhöhe

Die Gesamtförderhöhe (GFH) ergibt sich aus der Förderhöhe + Druck an der Ausgabestelle + Druckverlust (diese entsprechen dem Druckverlust aufgrund der Schlauchlängen, Biegungen usw.).

Wasserqualität

Die Wasserqualität muss mit größter Sorgfalt analysiert werden, andernfalls kann die Pumpe und der Motor beschädigt werden, da diese für eine spezifische Wasserqualität ausgelegt ist. Die Art des Wassers kann also in drei unterschiedliche Kategorien je nach geförderter Partikelgröße eingeteilt werden:

• Klares Wasser enthält Partikel, die kleiner als 5 mm sind.

• Belastetes Wasser enthält Schwebeteilchen mit einer maximalen Partikelgröße von 20 mm.

• Stark belastetes Wasser enthält Partikel, die maximal 25 mm groß sind.

Pumpenaufbau

Der Aufbau der Pumpe und die Wahl der Materialien gewährleisten die Langlebigkeit der Pumpe, da die Qualität dieser Garant für eine optimale und dauerhafte Benutzung ist. Der Pumpenkörper, das Motorgehäuse, die Welle, die Turbine und die Ausstattung sind allesamt wichtig für eine hochwertige Pumpe.

Ein- oder mehrstufige Pumpe

Bezüglich der Motorisierung können die Pumpen einstufig oder mehrstufig sein; bei der einstufigen Ausführung bewegt eine Turbine das Schaufelrad (auch Propeller oder Impulsgeber genannt) die Wasser ansaugt und dann fördert. Eine mehrstufige Pumpe ist mit mehreren Schaufelrädern ausgestattet. Der Vorteil der mehrstufigen Pumpen liegt in der Besonderheit, dass das Wasser durch jeden Impulsgeber zunehmend unter Druck gesetzt wird. Sie profitiert von einer erhöhten hydraulischen Ergiebigkeit und sind wirtschaftlicher und robuster. Diese Pumpen werden aufgrund ihrer Funktionsweise als Zentrifugen bezeichnet: Die Rotation mit hoher Geschwindigkeit des Propellers sorgt für die Absaugung der Flüssigkeit.

Ein- oder dreiphasige Pumpe

Ihre Leistung ist je nach Merkmalen der Pumpe unterschiedlich, die Spannungsversorgung kann ein- oder dreiphasig sein.

Automatisches Starten

Was die Ergonomie und Anwendbarkeit angeht, kann die Pumpe über einen automatischen Starter verfügen (erleichtert die Inbetriebnahme) sowie über eine Sicherheitsvorrichtung bei Wassermangel (Ausschalten der Pumpe bei Wassermangel). Je nach Situation kann die Anzahl an Dezibel (dB) der Pumpe eher hoch sein, dies betrifft jedoch nicht die Tauchpumpen.

1.  Die Pumpen können mit einem Manometer versehen werden (misst den Druck). Die Dichtigkeit ist von Typ zu Typ unterschiedlich und wird in Form der IP-Schutzart ausgedrückt.

2. Die Werte werden generell für einen Schlauchquerschnitt von 1 Zoll oder 26 x 34 mm angegeben (siehe Wasserberieselungsanlage). Für Installationen mit Membrankessel, denken Sie daran, dass nur 1/3 des Beckens mit Wasser gefüllt ist, die verbleibenden 2/3 stehen unter Druck (überprüfen Sie das Fassungsvermögen des Membrankessels oder des Tanks, falls Sie ein solches System verwenden).

3. Ein zusätzlich vorgeschaltetes Rückschlagventil ist empfehlenswert (Zubehör die das Leerlaufen der Pumpe verhindert) sowie die Verwendung eines Saugkorbs am Ende des Saugrohres ist eine Notwendigkeit (Filterzubehör).

4. Ein thermischer Schutz auf Ihrem Stromnetz mindert die Risiken von Kurzschlüssen beim eventuellen Leerlaufen der Pumpe.

5. Pumpe und Membrankessel vertragen keinen Frost. Wenn Sie also im Winter nicht verwendet oder nicht nach jedem Einsatz entleert und nicht ausreichend geschützt werden: Schützen Sie sie vor Kälte und Feuchtigkeit um die Dichtungen nicht zu beschädigen und die frühzeitige Rostbildung zu vermeiden.

6. Und wenn der Lärmpegel Sie stört oder all diese Berechnungen Sie einschüchtern, dann sind für Sie Seil und Eimer oder eine Handschwengelpumpe weiterhin die beste Lösung!
