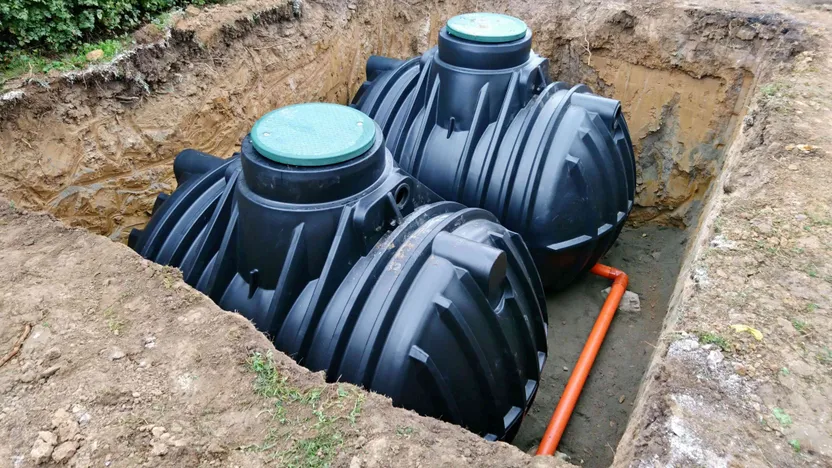

So finden Sie die richtige Abwasserhebeanlage

Definition und Aufbau einer Abwasserhebeanlage

Eine Abwasserhebeanlage ist unentbehrlich, um Abwasser abzuleiten, das nicht über ein natürliches Gefälle ablaufen kann (also mit der Schwerkraft). Dies ist in vielen Situationen der Fall, sei es bei privaten Anlagen (Kleinkläranlage, Sandfilter, Versickerung) oder kollektiven Anlagen mit städtischer Abwasserleitung (Kanalisationssystem). Die Abwasserhebeanlage besteht aus mehreren Elementen:

• der Speichertank;

• eine oder mehrere Tauchpumpen;

• ein Steuersystem mit Regulierung;

Die hauptsächlichen Auswahlkriterien einer Hebeanlage

Die hauptsächlichen Auswahlkriterien sind:

• das Fassungsvermögen des Speichertanks, das je nach Anzahl der Haushaltsmitglieder unterschiedlich ist;

• die Installationsart des Tanks: unter- oder überirdisch in einem separatem Raum;

• die Art des Abwassers;

• die Förderhöhe (auch Gesamtdruckhöhe genannt) und der Durchsatz der Pumpe;

• die Konfiguration der Regulierung: per Schwimmer oder Messsonde;

• die Stromversorgung: ein- oder dreiphasig.

Das Funktionsprinzip einer Hebeanlage ist relativ einfach: das Abwasser wird über separate Abwasserleitungen in den Tank geleitet, von wo auf Höhe des jeweiligen Abwassersystems oder eine sonstige gewählte Höhe gepumpt werden.

Das Fassungsvermögen des Tanks sowie die Leistung der Tauchpumpe(n) müssen der jeweiligen Konfiguration angepasst werden. Das Regulierungs- und Steuersystem wird wiederum je nach in den Tank eingehenden Wasserdurchsatz und Fassungsvermögen des Tanks eingestellt. Besonders wichtig ist, dass die Pumpe(n) so wenig wie möglich anlaufen (max. 10 bis 15 Starts pro Stunde) und niemals leer betrieben werden, um das Fassungsvermögen des Tanks optimal zu nutzen.

Für den optimalen Betrieb der Pumpe, und um den frühzeitigen Verschleiß zu vermeiden, muss das Fassungsvermögen des Tanks, das Pumpenmodell sowie die Regulierungseinstellung der entsprechenden Anlage angepasst werden.

Eine Hebeanlage besteht aus mehreren Komponenten, die alle eine wichtige Rolle übernehmen. Nach der Ermittlung Ihrer Bedürfnisse, können auch Sie die richtige Anlage finden. Um zu ermitteln, welchen Pumpentypen und welches Tankvolumen Sie benötigen, sind einige Punkte zu berücksichtigen.

Die Belastung des zu pumpenden Wassers

Die Belastung des zu fördernden Wassers muss als erstes ermittelt werden, um die richtige Pumpe wählen zu können. Eine Tauchpumpe muss zusätzlich zur geeigneten Leistung und dem richtigen Durchsatz auch die enthaltenen Schwebeteilchen fördern können und somit die richtige Filtergröße aufweisen. Die Filtergröße wird in mm ausgedrückt und entspricht dem Durchmesser der Schwebeteilchen, die die Pumpe fördern kann, ohne sich zu blockieren oder die Leitungen zu verstopfen. Das belastete Wasser kann in mehrere Kategorien aufgeteilt werden.

Rohwasser und stark belastetes Wasser

Hierbei handelt es sich um besonders schwer zu pumpendes Wasser, da dieses Papier, Feuchttücher (auch wenn solche keinesfalls in das Abwassersystem gelangen sollten), Feststoffe usw. enthält. Diese spezifischen Pumpen weisen eine Filtergröße von etwa 50 mm auf, um das Abwasser unserer Toiletten pumpen zu können. Bei der Förderung von schwer belastetem Wasser wird die Verwendung einer Pumpe mit Schneidrad empfohlen, die die enthaltenen Feststoffe häckselt, bevor diese über die Kanalisation abgeleitet werden. Diese Pumpen werden meist direkt am Ausgang der Abwasserleitung des Hauses angeschlossen, noch bevor das Abwasser in die Kanalisation oder die Klärgrube gepumpt wird.

Leicht belastetes Wasser

Hier ist nicht mehr die Rede von Rohwasser, sondern von Abwasser, welches eventuelle Schwebestoffe in geringerer Konzentration enthält. In diesem Fall empfehlen wir eine Pumpe mit einer Filtergröße von 20 bis maximal 50 mm. Diese Pumpen kommen meist in Klärgruben oder bei der Abwasservorbehandlung zum Einsatz (bevor das Abwasser in den Sandfilter oder die Versickerung weitergeleitet wird). Hierbei handelt es sich um das Abwasser aus Küche und Badezimmer.

Klares Wasser

Aufbereitetes Wasser gehört der Kategorie klares Wasser (Küchen- und Badezimmerabwasser) an. Eine Pumpe mit einer kleineren Filtergröße von 5 bis 20 mm ist hierfür ideal. Dieser Pumpentyp wird nach der Abwasseraufbereitungsanlage (Sandfilter, Kleinkläranlage) installiert.

Durchsatz der Pumpe(n)

Der Durchsatz ist eines der wichtigsten Merkmale einer Pumpe und wird in l/min (Liter pro Minute) oder m3/h (Kubikmeter pro Stunde) angegeben. Um die richtige Pumpe zu finden, sollten Sie also die Herstellerangaben zum Durchsatz aufmerksam auf der Leistungskurve ablesen. Diese Kurve zeigt die Leistung der Pumpe je nach Durchsatz und Förderhöhe (Ausgangspunkt) an. Je höher die Pumpe das Wasser fördern muss, desto geringer ist der Durchsatz am Ausgangspunkt. Die Gesamtdruckhöhe (HMP) entspricht dem Referenzwert der Pumpenleistung mit einer gegebenen Förderhöhe und einem gegebenen Durchsatz. Dieser Referenzwert muss zwingend berücksichtigt werden, damit die Pumpe das Wasser in die gewünschte Höhe fördern kann. Vergessen Sie nicht, dass der auf dem Pumpenkörper zu findende Wert bei HMP = 0 m gilt. Überprüfen Sie deshalb genau die Höhe Ihrer Anlage. Die Hersteller geben nicht immer den HMP-Wert an, sondern eine maximale empfohlene Höhe mit dem entsprechenden Pumpendurchsatz.

Fassungsvermögen des Speichertanks

Um das nötige Nutzvolumen des Tanks berechnen zu können, müssen Sie die Anzahl der Wohnräume des Haushaltes mit mindestens 100 l multiplizieren. Für jeden weiteren Wohnraum können Sie weitere 25 l hinzufügen.

Geringe Förderhöhe (< 3 m)

Meist werden die Speichertanks im Set mit einem Tank aus Polyethylen, einer Tauchpumpe und einem Regulierungssystem angeboten. Das Nutzvolumen der Tanks reicht von 100 bis 350 l.

Mittlere Förderhöhe (> 3 m)

Diese Art Tank wird in manchen Fällen unterirdisch installiert, kann aber auch auf einem festen Untergrund (z. B. im Keller) verankert werden. In diesem Fall handelt es sich um Tanks mit einem Nutzvolumen von 100 l bis hin zu mehreren tausend Litern. In allen Fällen müssen diese Tanks jedoch zugänglich sein und belüftet werden.

Regulierung der Hebeanlage

Hierbei handelt es sich um das Herz und Hirn der Anlage. Die Regulierung geschieht per Schwimmer oder Messsonde. Der Vorteil der Schwimmer liegt in der einfachen Einstellung sowie dem raschen Ersatz, falls einmal eine Panne auftreten sollte. Je nach zu förderndem Abwasser verschmutzen die Schwimmer jedoch schnell, was sie zu stark absinken lässt und somit die Ermittlung des Wasserstands erschwert. Die Messsonden hingegen sind sehr viel präziser und verschmutzen auch weniger. Die Einstellung und der Ersatz dieser Sonden setzen jedoch spezifische Kenntnisse voraus, da sie mit einem Steuergerät (z. B. Automat) verbunden sind. Die Pumpe(n) wird bzw. werden somit nur dann eingeschaltet, wenn dies nötig ist, um zu verhindern, dass die Pumpe(n) Luft ansaugt bzw. ansaugen (Überhitzung, Ansaugstörung, Blockierung). Der eingestellte Wert des maximalen Füllstands (Auslösung der Pumpe) ist hierbei niemals höher als die Abwasserleitung der Kanalisation. Manche Systeme verfügen über einen Alarmmelder (maximaler Füllstand), der eine Warnleuchte oder einen Warnton aktiviert.

Welche Punkte müssen bei der Installation einer Hebeanlage berücksichtigt werden?

Schutz der Pumpe(n)

Installieren Sie unbedingt ein oder mehrere Rückschlagventile an den Abwasserleitungen oder Pumpenleitungen, damit keine Ansaugstörungen auftreten. Wenn die Pumpe(n) leer laufen, pumpen diese kein Wasser mehr ab und können überhitzen (und somit nach einer gewissen Zeit durchbrennen).

Belüften des Tanks

Bei der Behandlung und Lagerung von Abwasser (selbst über kurze Zeit), entstehen Bakterien, die Gase im Tank bilden. Der Abwassertank muss somit unbedingt belüftet werden, um diese Gase abzuleiten.

Überprüfung der Stromkabel

Die Wasser- und Stromleitungen müssen stets getrennt verlegt werden. Überprüfen Sie sorgfältig alle Stromanschlüsse, um sicherzustellen, dass diese wasserdicht und vor eventuell vorhandenem Wasser (falls eine Pumpe defekt ist) geschützt sind. Überprüfen Sie ebenfalls die Stromversorgung der Hebeanlage. Diese kann ein- oder dreiphasig sein.

Ausrüstung mit einem Alarmsystem

Pflicht ist die Installation eines Alarmsystems selbstverständlich nicht, sie wird jedoch stark empfohlen. Somit ersparen Sie sich den täglichen Kontrollgang zur Hebeanlage ... Die Installation eines Alarmsystem (Warnleuchte oder Warnton) ermöglicht den Füllstand im Tank in einem Blick abzulesen und/oder über elektrische Pannen der Pumpe(n) informiert zu werden.

Pflege und Wartung einer Hebeanlage

Wie so oft, ist eine gut gepflegte Anlage besonders langlebig und zuverlässig. Dies trifft vor allem auf Hebeanlagen zu. An einer solchen Anlage können unterschiedliche Defekte und Pannen auftreten. Die Wartung Ihrer Hebeanlage sollte somit auf keinen Fall vernachlässigt werden. Reinigen Sie regelmäßig die Messsonden oder Schwimmer, überprüfen Sie die elektrischen Anschlüsse und entnehmen Sie mindestens einmal jährlich die Pumpe(n), um diese zu reinigen. Denken Sie hierbei daran, zuvor die Stromversorgung zu unterbrechen.

Es können sich weiterhin Feststoffe am Boden des Tanks absetzen, weshalb dieser am besten regelmäßig von einem Rohrreinigungsunternehmen gereinigt werden sollte, um diese Rückstände restlos zu entfernen.
